主板型号：技嘉H81M-DS2 V3.0
故障现象：bios画面进不去
维修过程：

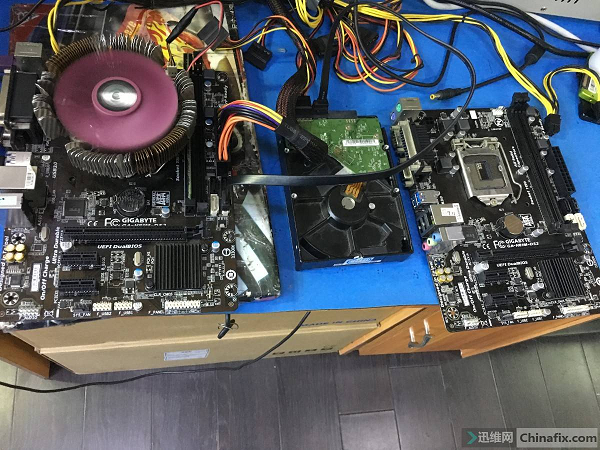

　　收到一块技嘉H81M-DS2 V3.0主板，开机真死机，BIOS画面进不去，键盘鼠标不动。

　　查各供电一切正常，这种真死除了VTTPWRGD偏高VCORE偏高或是桥供电偏高，先刷BIOS，还是一样，死的很快很彻底。
　　上示波器，发现主BIOS的第一脚无波形，其它脚都有。

　　这不太正常，但是附BIOS的第一脚确有波形。把主BIOS拆了，一样亮机后马上死机。

　　对比一个正常板，BIOS附近的所有电阻电容打阻值，结果全无异常。

　　这里的几个三极管在线打值基本无异常，Q83进主BIOS，Q84进附BIOS，Q84的三个脚都有波形，Q83的B 和C都无波形。测Q83的E极波形正常，更换此管后，波形正常了。

　　再测Q83的输入端也有波形了，附BIOS的第一脚无波形了，上CPU上内存亮机进BIOS画面了，上硬盘正常进系统。故障排除，维修到此结束。
