本文为迅维实地学员王立博原创，迅维论坛ID：1114634

　　原文链接：https://www.chinafix.com/thread-1206819-1-1.html

　　机器型号：苹果A1465

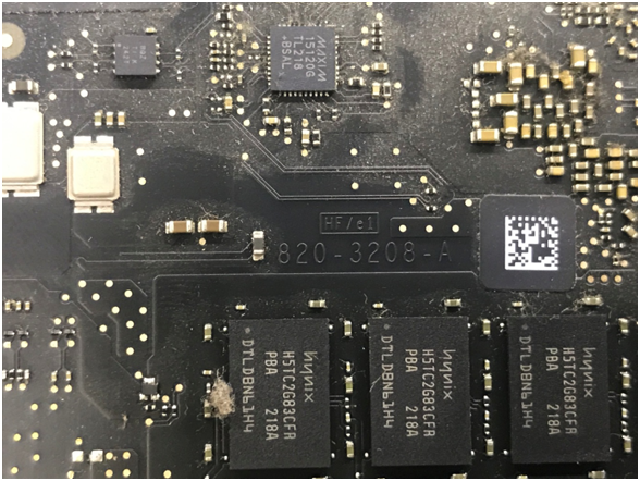

　　版号：820-3208-A

　　故障现象：开机白屏，识别不到硬盘

　　故障分析：硬盘工作条件没满足

　　维修过程：客户拿来说是不开机，经检测用启动盘可以识别，但是显示不了硬盘的选项，更换硬盘无果后确定是主板问题。直接打开图纸找硬盘接口如下：

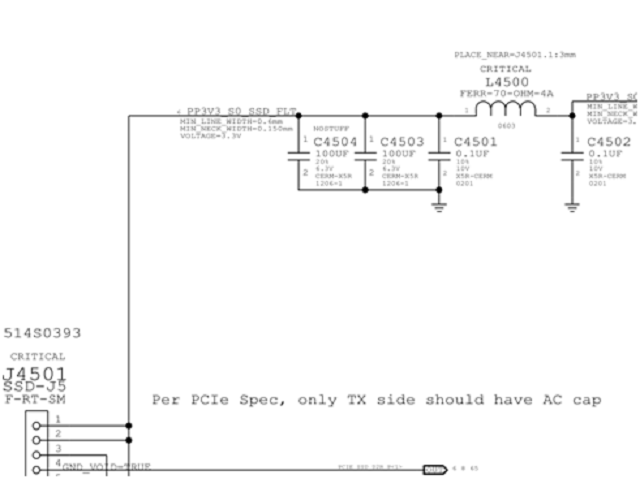

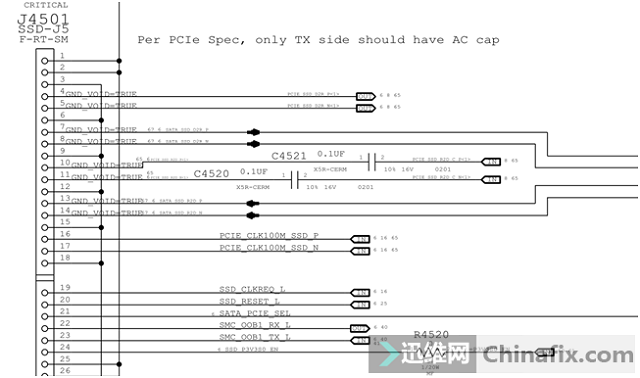

　　J4501是硬盘接口的定义图，直接测量工作条件，一脚二脚是供电脚来自于L4500。

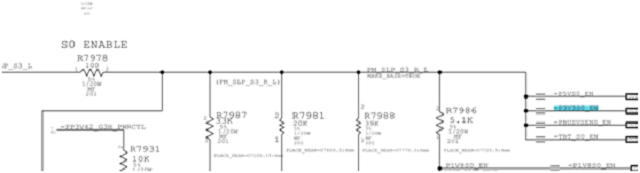

　　3.3V正常，24脚SSD_P3V3S0_EN为0V，故障锁定。24脚SSD_P3V3S0_EN经过一个保险电阻改名为=P3V3S0_EN，查此信号是来自于R7978名字为PM_SLP_S3_R_L一个上拉电阻转换而来的。

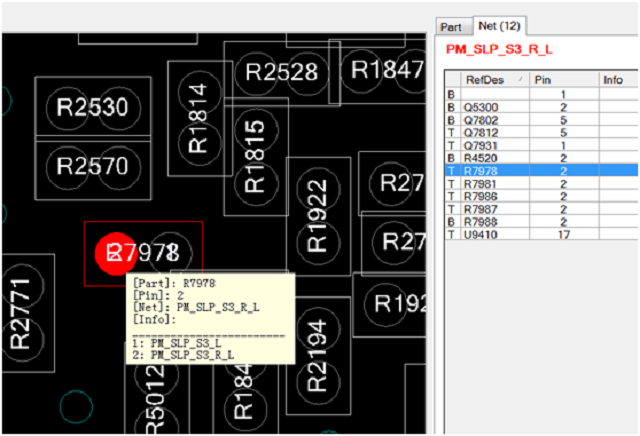

　　实测R7978一端有3.3V另一端为0V，直接断电测量电阻阻值是正常的，但是用二极管档测量发现此信号对地阻值为0。为零说明有短路的地方，直接用点位寻找与之相连的原件。

　　发现去的地方也不算多，直接一个一个拆，当我拆到Q7802的时候阻值恢复正常了。

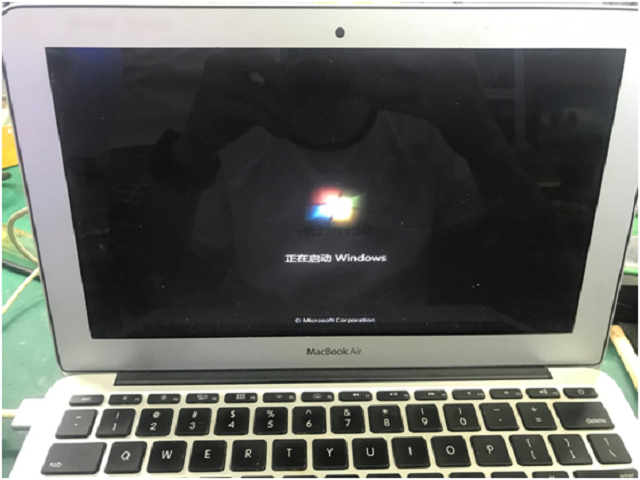

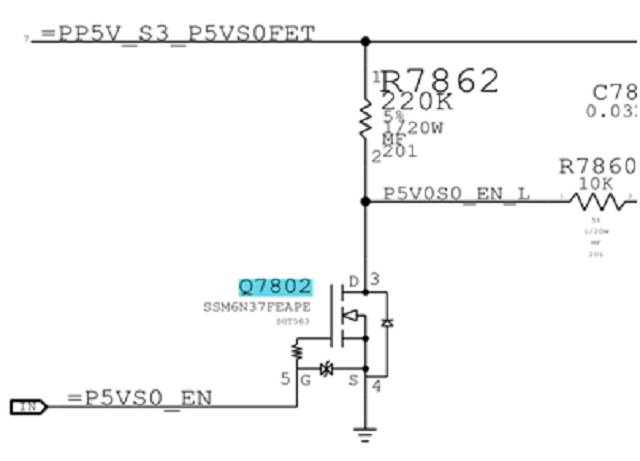

　　拆掉测量发现Q7802 5脚和4脚导通了，直接更换一个后阻值正常，开机测试，电压已经恢复3.3V，装机测试，已经正常识别到硬盘且进系统正常，维修结束。
