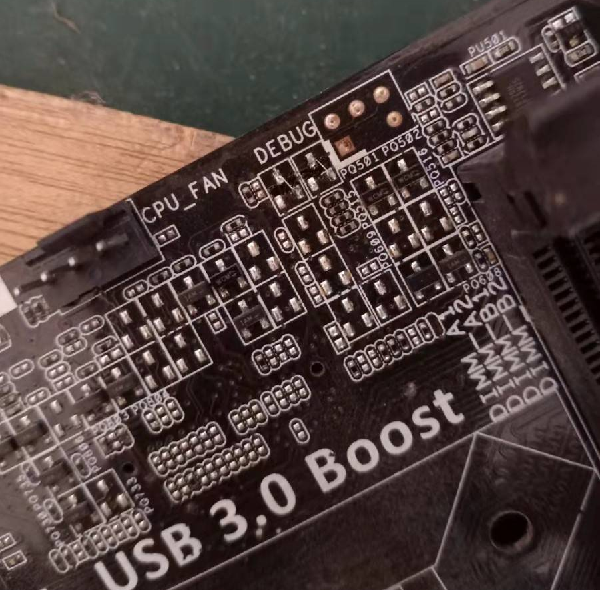

一片华硕B85M-G故障板，打值无短，可以上电，测各电压正常，上U报内存不过。

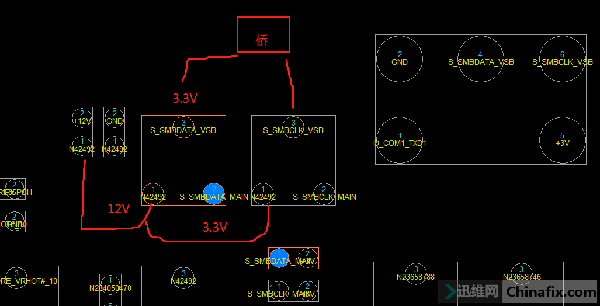

　　测SPD 236为3.3V正常，内存总线118，238 为3.3V，  VTT0.75V  VDD1.5V，直接找BIOS刷进，故障一点变化都没有，找来点位图跑线路。SMBCLK和SMBDADA从内存槽出发，跑到SQ17和SQ16就分开了，一路是到CPU供电芯片这边，一路是过SQ17和SQ16跑到桥芯片，SQ17和SQ16的G极电压为12V，  2N7002这管子为NPN，12V肯定能导通了，测D极和S极都有3.3V。

　　把CPU换到好的板能正常点亮，内存槽刮几遍不行，不好修了。测各供电都好，想着会不会是7002这管子不能把信号送过去，试着把SQ17和SQ16拆掉直连，开机亮屏，这就好了。
