联想V2000 NM-273开机无显示电流0.3，有时上到0.4-0.5，测电感PL705无电压，其他各电感主供电都正常。因为这个电感在显卡旁边，一开始我还以为是显卡供电电感，后来仔细看了看是CPU供电电感。

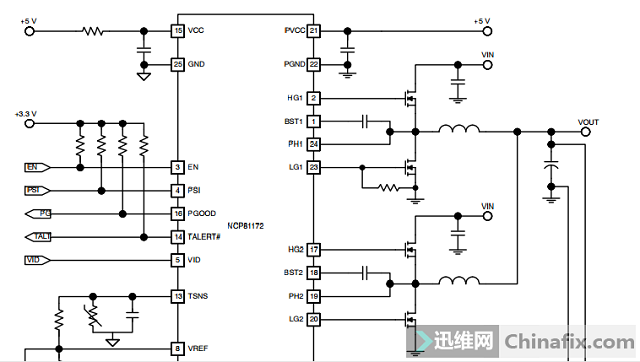

　　这款机器没图纸，这次能修好也是参考论坛里的一个帖子。那个帖子只说了结果没写过程，我这次把过程详细写下。PL705 CPU电压无发出，查CPU工作条件PU909  81172为CPU供电芯片。

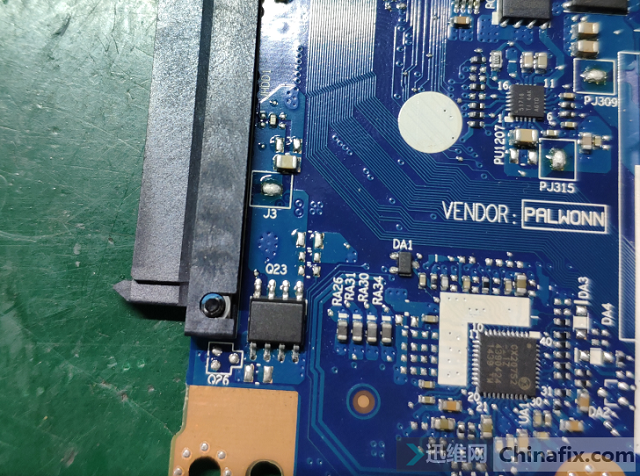

　　15脚VCC正常为5V，实测只有1.05V，PVCC 21脚正常也是5V，现在也是1.05V，通常这个5V都是由二级电压转换过来的，万用表测发现该电压来自Q23。

　　Q23一端有5V，另一端为1.05V，G极控制脚为0，正常应该是大于8V的高电压，查该电压由二级电压控制电路Q25和两个电阻（ 电阻主板没标注位号）控制，负责高电平的电阻无电压。

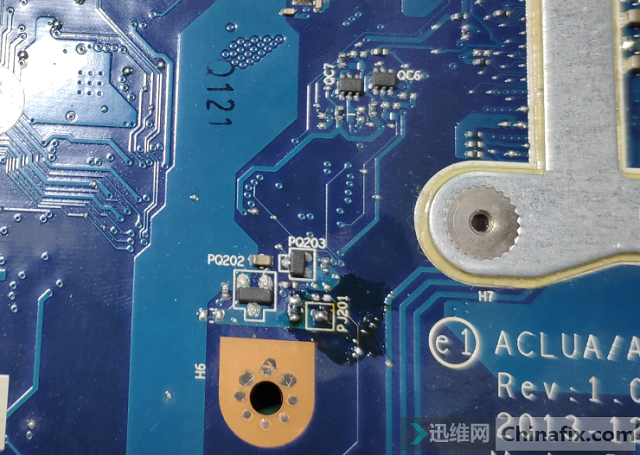

　　查该电压来自PQ202 S极，PQ202D极为19V S极为0，测S极对地短路，把PJ201节点短开测还短路，和S极连接的只有一个电容，把这个电容拆了再测不短路了。通电测S极电压为3V，D极19V，PQ202 G极控制脚3.3V为高电平正常，看来是PQ202坏了导致19V电压过不来。

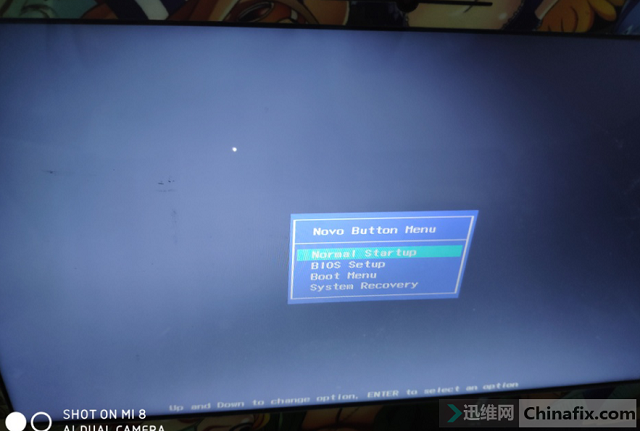

　　在料板上找个N沟道管换好测试，S极为19V，再次触发电路上去了到0.9A有波动，上屏亮机，像这种没图纸的机器还的靠经验 ，没图纸不知道从哪里下手。
