　　近日，迅维网论坛会员（ID：瞧瞧嘎嘎）遇到这样一个实例：七彩虹主板h61uv27反复上电掉电，经过测试CPU供电没有出现。

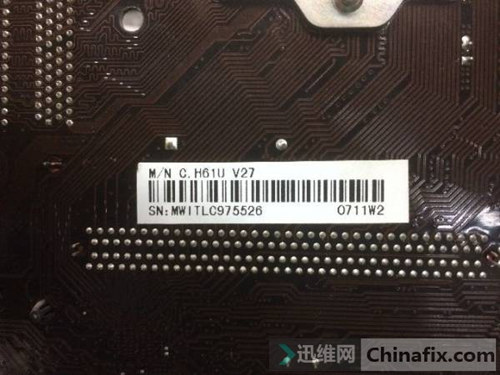

图为：主板型号

　　解决过程如下：

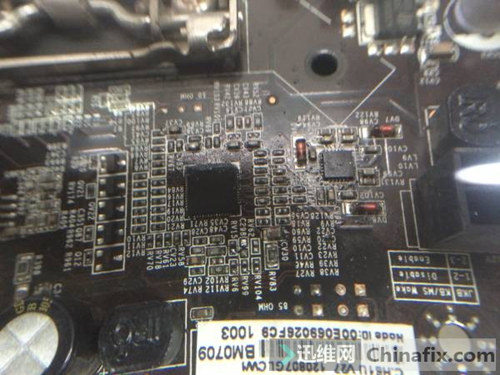

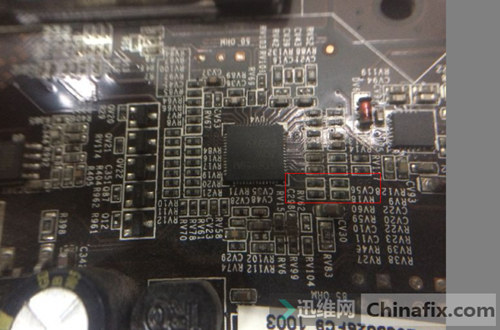

　　经外观检测，发现CPU供电有腐蚀。处理后，看到42、43脚两个脚所连接的电阻有腐蚀，初步判断应该是这里的问题所致。接下来，换修CPU供电，CPU供电是43脚连接的电阻。

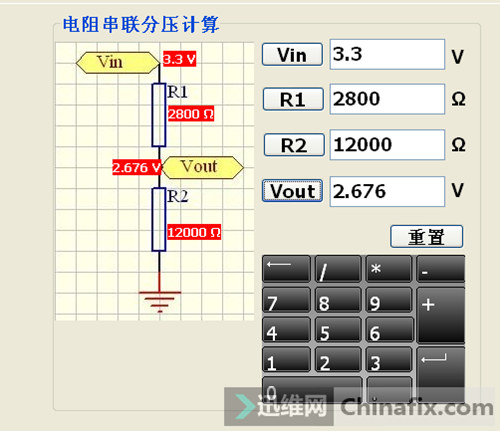

　　测了供电端为3.3V，两个电阻要分压出2.5V，应该还要高一点，用小工具算了一下。

　　分个2.6V可以，找电阻换了下去。

　　上电后立马跑马，跑到了4F过后立马掉电，测了一下CPU供电1.1V正常，可是集显供电还是没有出来，内存已经过来，看来42脚的电阻还是有问题，继续换，还是原来的分压电阻。

更换后，清洗后上电。

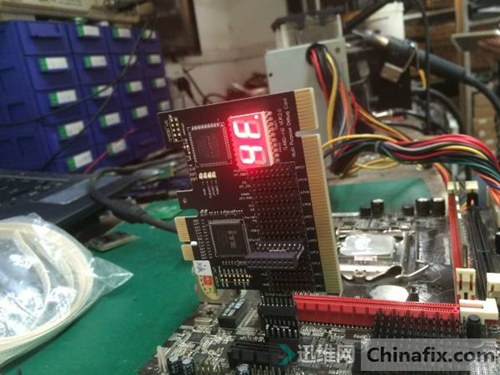

　　跑过了4F，直接B2，完美亮机。

　　总结：42脚43脚分压电阻损坏导致上电掉电。

　　本文作者：迅维实地学员、迅维网论坛会员（ID：瞧瞧嘎嘎）。
