故障：12V cpu供电短路

接到一台机器说电脑不转了，我拆开主机一边挡板一看，不是电源就是主板的故障了（尘很大），经过一系列的除尘换电源试都不行，确认主板的毛病，经测试，发现12V的一个上管击穿短路，于是找一个管换上，开机、跑码刷刷几下，不够10秒自动关机，又测了一下，那个上管又短管，问题应该在驱动这个管的的控制上面。在笔记本维修培训网找了一下图纸，这管是DQ6，由6612的IC来控制的，看图：



打了一下阻值和旁边的那个好的那一组对比一下，没有问题有异样，再测IC旁的电阻，也都算正常，不管了，先拆开那个坏的DQ6，再上电，能跑码亮机（要是没有零件的朋友可以这样做损人的维修，但如果那家伙玩什么大型游戏的缺了一组的供电肯定是不稳定）。打开示波器，测试波形。DU3的3脚有波形，证明U1已经发出了PWM，而且和另一组的波形都一样。

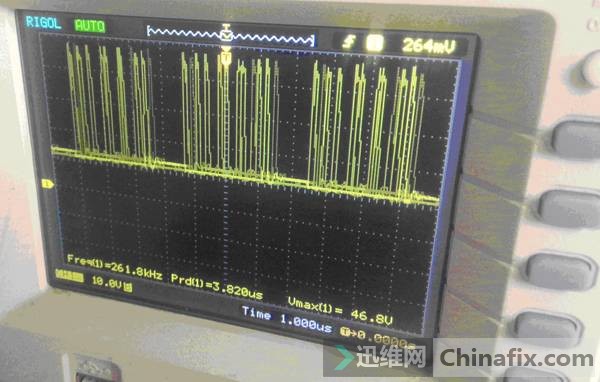

再测DQ6、DQ7都没有波形，查DU3的各脚电压正常。但发现DU3的2脚波形和另一组不一样，因为维修搞好的关系，没有把坏的波形图片拍出来，那坏的波形是一条直线。这是好的波形，问题就是出在这里了，不是DU3坏，就是旁路的电阻电容坏。好的2脚波形不停的乱动：

找了一个6612换了上去，这时我还没有接上管DQ6，测了一下波形，和另一组好的对比了一下，这个是未焊DQ6时测的。

这是另一组好的。

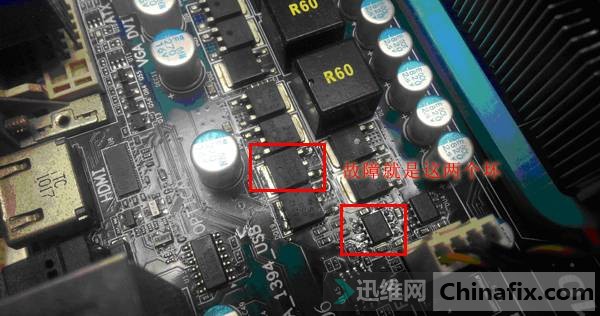

这两个波形不一样，但因为波形已经出来了，没有安装上管的那个波形有点尖，而且还有点宽，但频率差不多，应该是我还没有装那个上管的关系吧，关机，把上管也吹上去，亮机，这时没有短路了，波形也和另一组的一样。再发故障的图片大家看看。
