迅维实地笔记本学习，今天从老师那儿领了一台广达TW6练手板，先测量了一下各大电感对地阻值，均正常。上电电流0.00，按下开关，开机没反应。


　　测量ec待机条件，ec主供电avcc无电压。测待机供电芯片线性无电压输出，测待机芯片工作条件，有供电有线性开启，线性输出条件满足不输出。此时有两种可能，一个是芯片输出线性但是被   拉低，另一种可能性是芯片根本没输出。本着先易后难的原则先排除线性被拉低的可能性，手摸芯片不发热（线性被拉低的话芯片会发烫），测线性引脚对地阻值300+，认为正常，果断换芯片，线性出来了，搞定。电感只有5V没有3V。


　　再试一下触发了，待机条件不用查了，电流上到0.09掉电。因为老师说过广达的板掉电需要特别注意HWPG信号，一测还真没有。

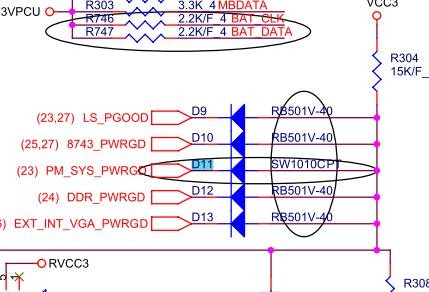

广达TW6主板开机没反应维修 图1

　　向HWPG信号来源查找，此处VCC3有上拉供电，实测二极管正极无电压，猜测可能是被后级拉低，测量二极管负极只有D11有3.3V。确定了是被后级拉低就一个一个的断开与后级连接的二极管，发现断开集显供电的和CPU供电的二极管后VCC3电压有3.3v了，说明是此两路电压出了问题，先搞CPU供电。


　　测量电感对地阻值50+感觉有点低，怀疑是不是有轻微短路，就去测量了一下CPU供电芯片周边电容，还真有电容短路对地阻值3（我也不知道当时为什么会想去测电容），仔细观察电容外观无明显问题，决定先拆芯片，拆除后阻值恢复正常，跟换新的供电芯片。


广达TW6主板开机没反应维修 图2

上CPU继续搞，还是不出。测量CPU供电芯片工作条件，发现有没有主供电，再测PR1电阻一端有19V另一端为0。测量对地阻值。

广达TW6主板开机没反应维修 图3

　　正常啊，什么情况？把电阻拆下后测量阻值竟然到了1M而图纸上是2.2，问题找到了，换了一个电阻供电有了。再上电测量CPU供电出来了，波形如下


广达TW6主板开机没反应维修 图4

注意：此处电压高过0.5V不是芯片有问题，是因为芯片先发出VBOOT电压后经过CPU的SVID调整后在恢复恢复特定电压值1.05V，但此波形为滤波不良。


　　更换后级滤波电容后波形完全一致，原来这是正常的，因为CPU电压是动态的不想其他电感是一个稳定的直流电，自此CPU电压检修结束（我认为结束了其实没有）。测量大与门处二极管正极3.3V有了，还是掉电。SLP_S3#与EC待机、EC复位、3\5V、ALERT#(温控)、HWPG对比结果为SLP_S3#最先掉电。


广达TW6主板开机没反应维修 图5

　　对比到PWROK发现这个信号没有。

广达TW6主板开机没反应维修 图6

广达TW6主板开机没反应维修 图7

　　此处之前测MPWROK已经产生，VR_PWRGOOD没有，这个子弹头是个什么鬼？翻书后得到答案，与门，都为高电平输出高电平，现在有一个为低啊，原来是断线了，飞个线搞定。


广达TW6主板开机没反应维修 图8

　　问题都解决了，结果是还掉电。还是感觉CPU供电芯片有问题，又换了一个新的，故障依旧。观察CPU供电芯片周边元器件，发现电流检测电容掉件，装上电容电流上到1.1A定住了。


广达TW6主板开机没反应维修 图9


　　测量PLT_RST#为3.3V高电平，CPU复位RESRT也为高电平。根据时序分析CPU要读BIOS了。


　　接下来的问题是EC、桥、和CPU都读BIOS，怎么确定是哪个读的呢？因为CPU在平台复位读取BIOS，所以抓双通道，PLT_RST#之后如果bios2脚数据输出有波形说明CPU已经读取BIOS

.
广达TW6主板开机没反应维修 图10

　　cpu读了，继续测内存系统管理总线，没波形。说明在与桥的匹配中出现了问题卡住了。更换料板bios故障依旧，原来该得改ME，改完ME装上电流有跳变了，接显示器，亮机，维修结束。


广达TW6主板开机没反应维修 图11
