【主板型号】技嘉GA-H61M-S1主板

【故障现象】主板触发不显示

【维修过程】

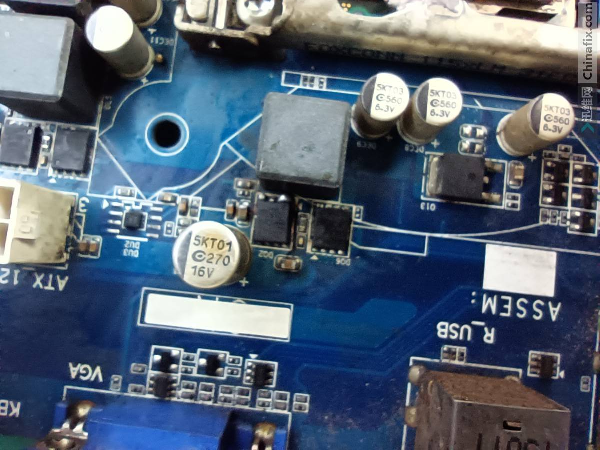

　　拿到一技嘉GA-H61M-S1故障板，插电主板触发不显示，突然发现左边CPU供电位置的上管已经烧断了。

　　吹掉烧坏的MOS管，焊盘都烧的翘了起来，不过还能用，从料板上拆了一个换上了。

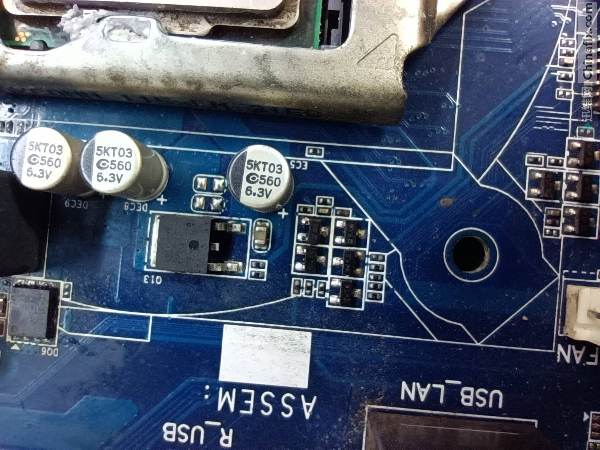

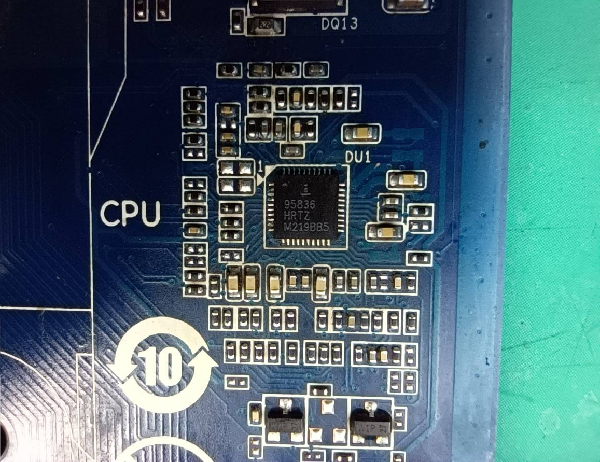

　　换好之后上电，发现无CPU供电，CPU供电控制芯片是95836，料板拆件换一个上去，换后还是不出CPU供电。

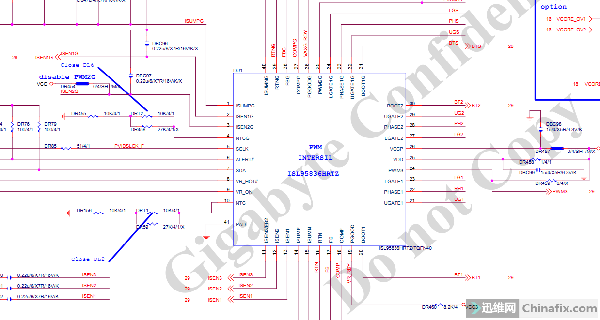

　　于是论坛找图纸，查看芯片的工作条件，首先是EN，测量发现EN为0，找到问题了。

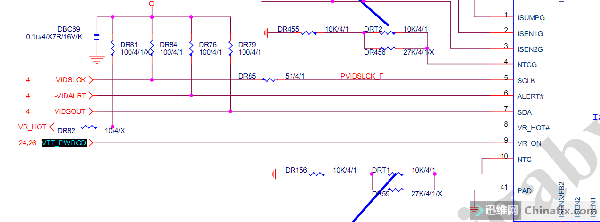

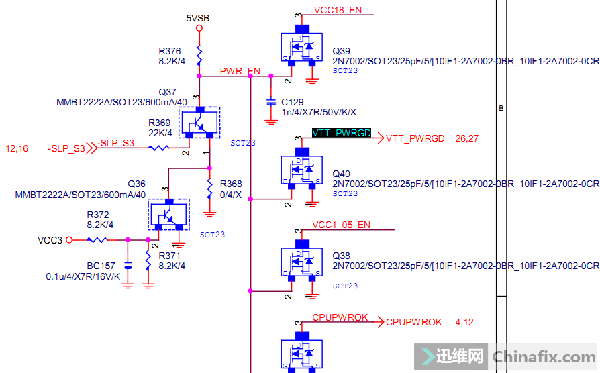

　　VTT_PWRGD信号产生EN，继续跑线，发现VTT_PWRGD连接的地方有两个，一个是信号产生的地方，一个是控制信号开启的地方。

　　上图这个位置控制信号是正常的。于是找下图信号产生位置的问题。

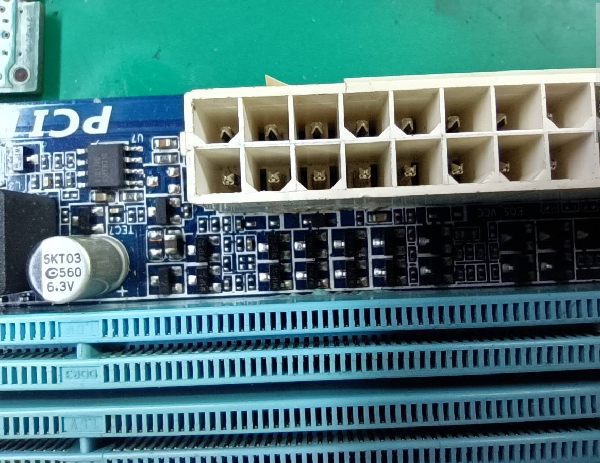

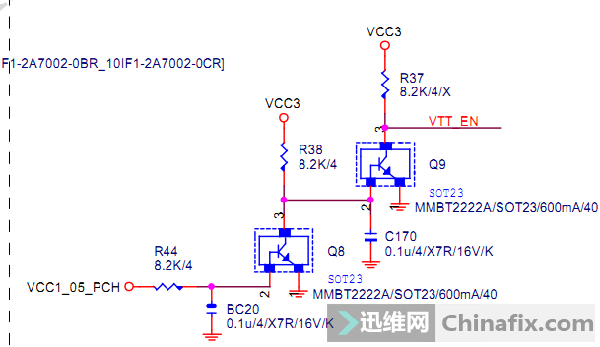

　　触发后测量，发现Q9三脚没电压，二脚是高电压4.几伏，不正常，Q8二脚1.05V正常，但是没有拉低Q8三脚，找到问题了。料板上拆一个换上，触发后小喇叭滴滴叫，插上内存后正常亮机。故障排除，维修到此结束。
