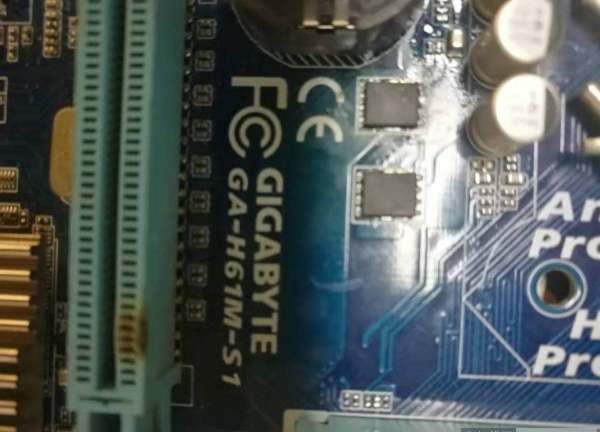

【主板型号】技嘉GA-H61M-S1

【故障现象】主板上电触发不跑码

【维修过程】

　　淘一块技嘉H61M的板子，故障情况不明。

　　经过测量，发现CPU供电没有出来，G极也没有电压，因此问题上推到电源管理芯片。

　　检查电源管理芯片工作条件，发现缺一路供电。

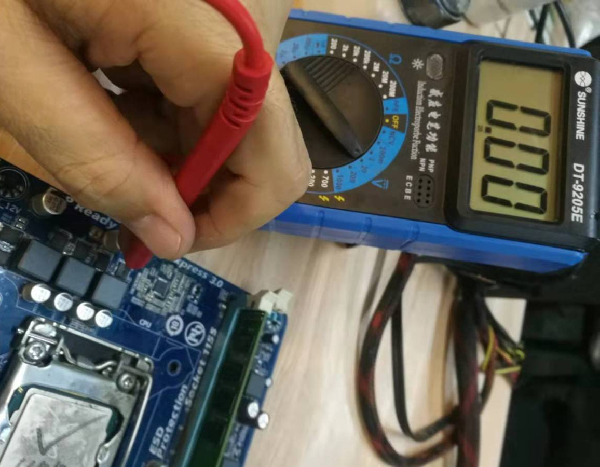

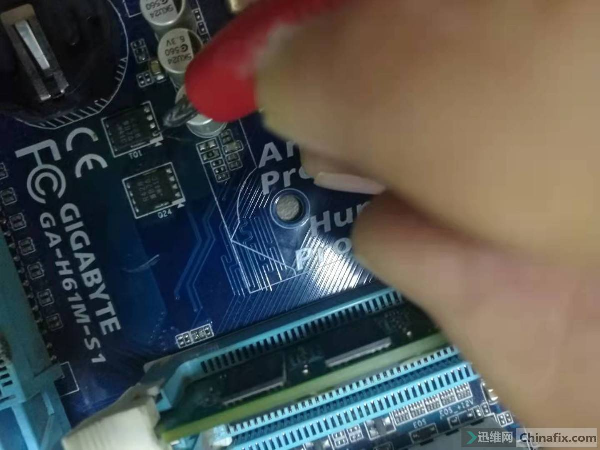

　　继续追线路，发现此供电由T01管子提供，测MOS管S极0电压，测G极0电压，D极3.3V。

　　仔细观察，此部分电路是采用 324运放+场管的供电方法，G极低电平截止，导致S极没有输出，因此故障点转到G极0电压的问题。

　　查找324的产品说明，该运放4脚供电，与T01管子相关的部分为5脚输入，7脚输出推动T01导通。用万用表测量发现4脚12V电压正常，但5脚只有0.03V，因此，故障基本可以锁定在运放这里。

　　根据电路图，5脚电压来自2.5V电压分压1.05V。

　　实际测量结果是2.5V有，但分压后只有0.03V，这也就是运放5脚只有0.03v的原因了。造成分压低的原因可能是几种情况，1是运放内部轻微短路，拉低了1.05V，或者是上拉电阻阻值变大，或下拉电阻阻值变小等等，需要一一排查。

　　摘掉运放，测焊盘5脚-0.03V；摘掉下拉电阻，测阻值10K，没问题；摘掉上拉电阻，测阻值13K，没问题，不对，都没问题。再测测电压，2.5V也是好的。把两个电阻装回去，再测分压，还是0.03V。

　　测试结果说明两个问题：第一，低电压与运放无关（已经拆掉了，自然排除了），

　　其次，问题出现在分压的地方，输入2.5V没问题，但分压后只有0.03V，难道是焊盘短路了？拿出万用表测焊盘5脚阻值500多，也没有短路，难道是半层间有短路造成的？那就试试改电路吧。

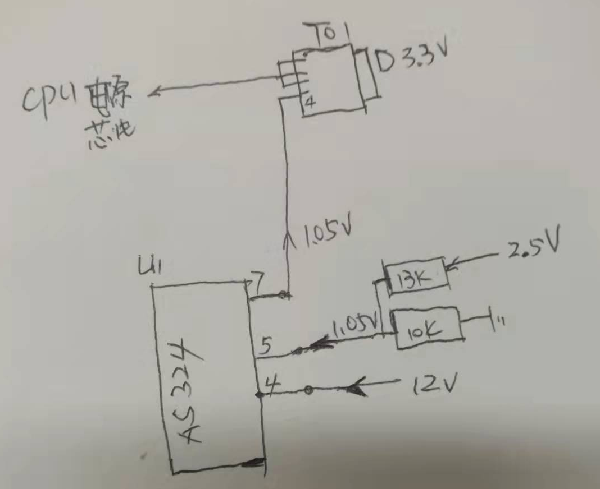

　　手画该部位电路供电原理图如下：

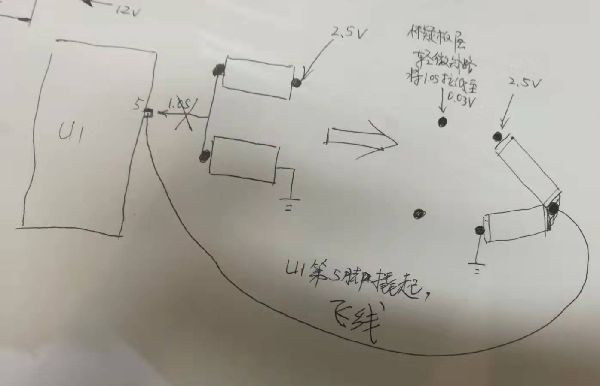

　　改变后的实际电路图如下图：

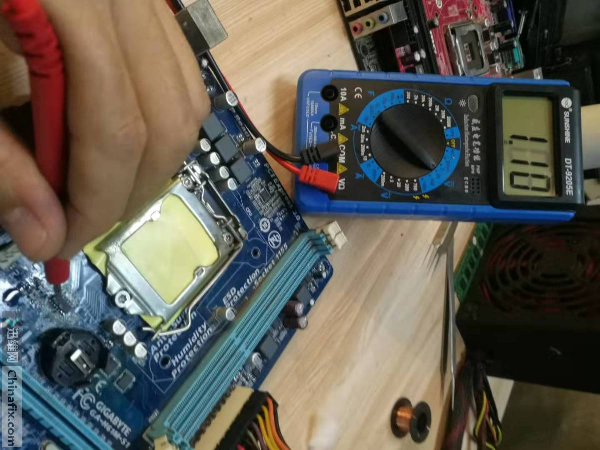

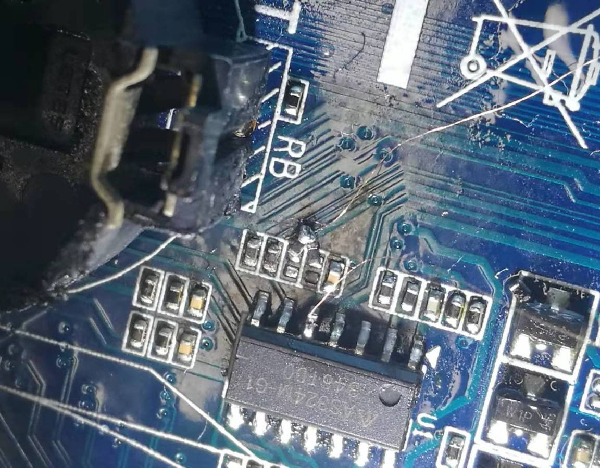

　　把两颗电阻移到旁边，一端分别接2.5V和地，另一端碰头后，飞一根线到324的5脚（5脚要翘起，否则又得被拉低），实际改造如下图，然后通电测试，1.1V改造成功！

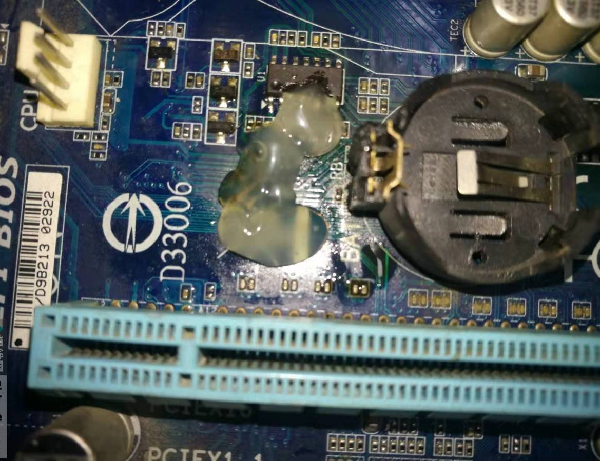

　　一坨热熔胶搞定，有点难看，铜线比较长，只能是一大坨了。

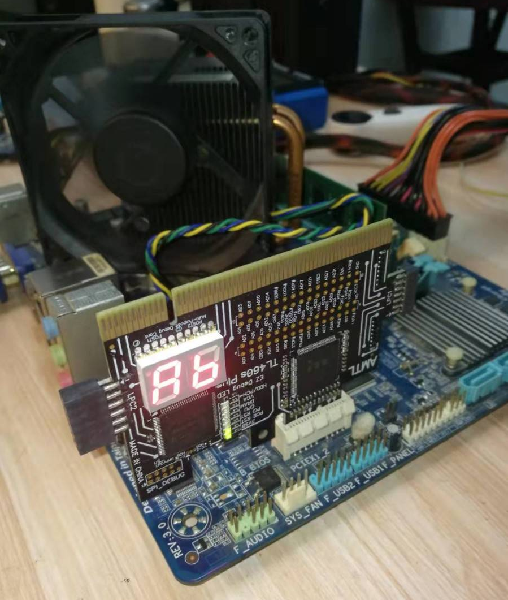

　　再次检查各路电压，都正常，CPU电压也出来了，装上CPU、内存，短接开关键，检测卡居然欢快地跑起来了。

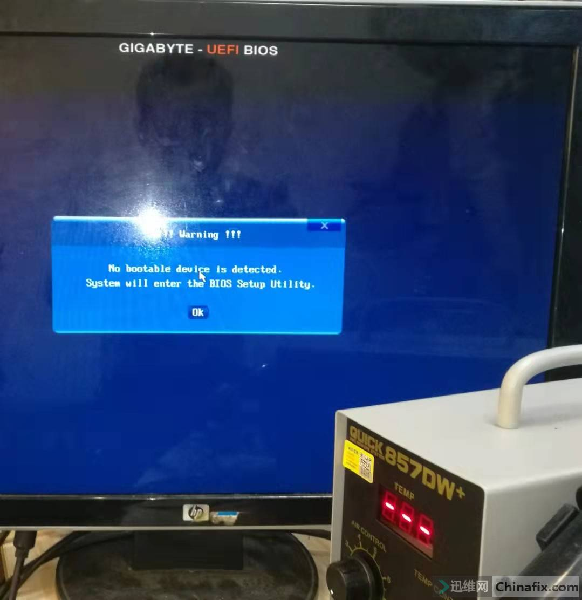

　　接上显示器，屏幕顺利点亮。至此，故障排除，维修到此结束。
