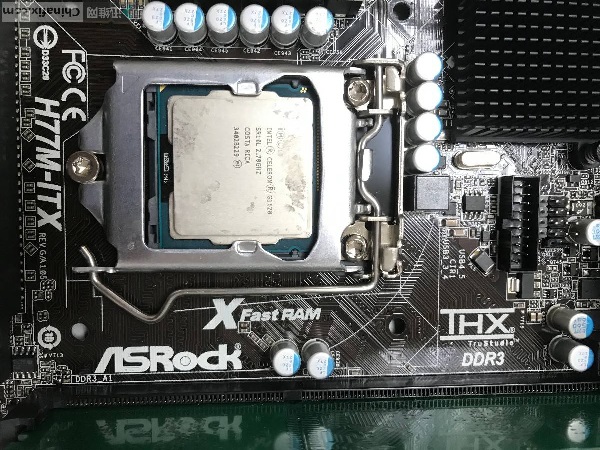

【主板型号】华擎H77M-ITX主板

【故障现象】开机不跑码

【维修过程】

　　按照先软后硬原则，先刷了BIOS，但依旧不跑码。



　　随测量主板上的测量点VT7（内存供电)1.59V正常；
VT17（PCH供电)1.05V正常；
VT9（PLL锁相环供电）1.8V正常；
VT13(系统代理供电)0.92V正常；
VT1（CPU_VCORE供电）0V 不正常；
复位 PCIE A11 0V ；
时钟 PCIE A13 A14 0.35V；

　　既然CPU供电没出来，那就先测CPU供电，PWM芯片是ISL6367，测量发现芯片供电正常；

16脚VR-RDY为低平电0.14V，正常为高平电3.3V，这就解释了为什么没有产生复位电压了，因为南桥都没收到PCH_VRMPWRGD信号；

48脚EN-VTT为0V，EN是通过电阻把CPU_VTT转换成VTT_PWRGD来开启CPU供电的，所以跑线找与之相连的电阻；

　　发现电阻一端为1.03V另一端为0V，正常的话两端电压是一样的。测量电阻阻值为1K 正常。也就是说CPU-VTT已经出来了，EN没开启芯片而已。





　　继续跑线查EN 发现与一个2N7002的3脚相连。



　　这不就是熟悉的EN开启管么，二话不说直接拆掉 ，这种开启管拆掉对主板的影响几乎为零。

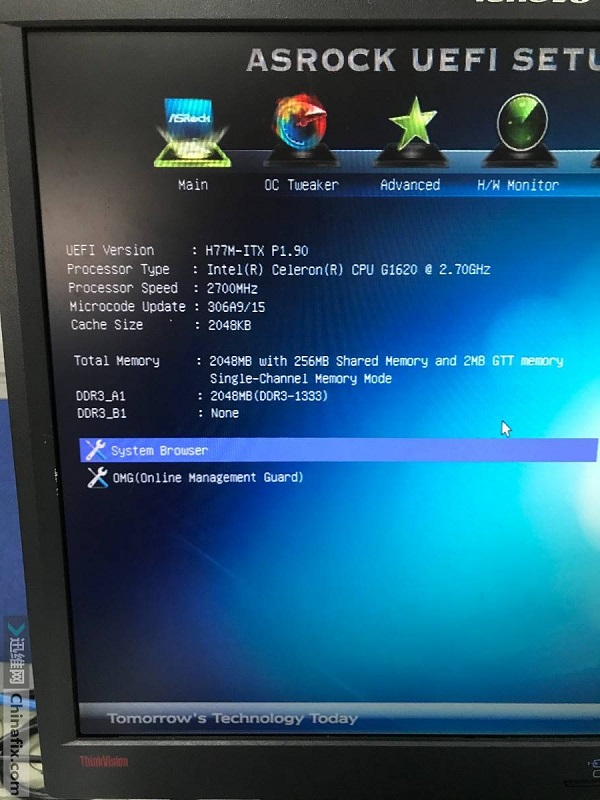

　　接上电源再次触发上电，正常亮机，维修到此结束。
