型号：宏基4520吧     版号：06245   故障：待机0.05，偏高、不触发。

拿到这个本本，发现是待机偏高，且不触发，没办法，直接拆机，拆开后，目测上家干过3 5v片子，动过EC，幸好显卡和桥没动过 ，然后打各大电感的阻值，发现CUP供电电感对地1欧，内存供电电感十几欧  （因为不能上电，暂且不断定是短路）。通电测量，公共点有电压，但是确没有3 5 v、3V电感有1.1V，先查芯片条件。

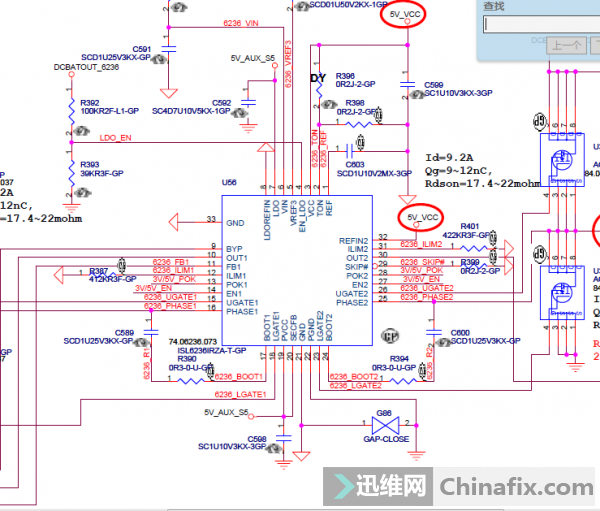

6脚VIN有电压  3脚VCC有电压5V  1脚REF有2V  4脚ENLDO有电压  7脚LDO线性有5V    但是当测量到3 5V 开启的时候发现没有电压！但是3V为什么有1.1V呢 后面再说。先一路追查 。

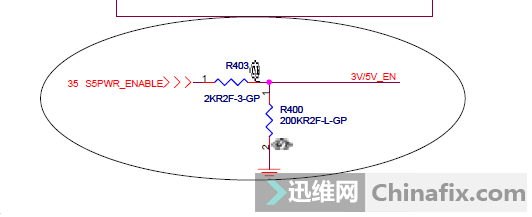

是S5PWR_ENABLE来开启3 5V的  测量电阻R403发现并没有电压， 继续追查。

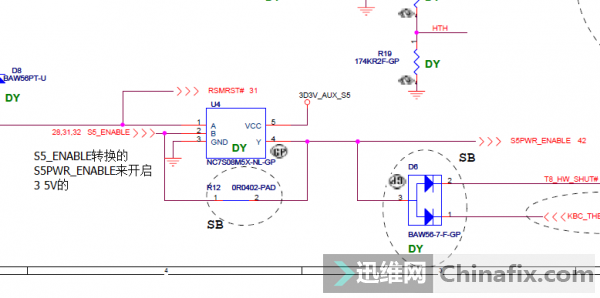

是EC发出的，S5_ENABLE转换成S5PWR_ENABE来开启的，测量U4的2脚，并没有电压，看来是EC那边的问题了，上家动过EC，表面看有虚焊，加焊无果，还是先查条件。

待机供电全部正常。

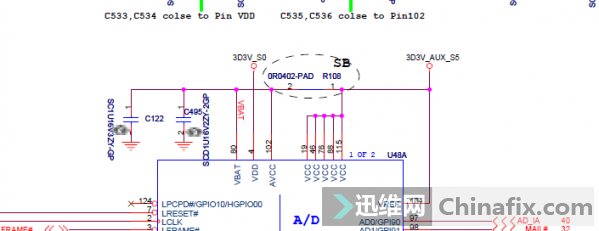

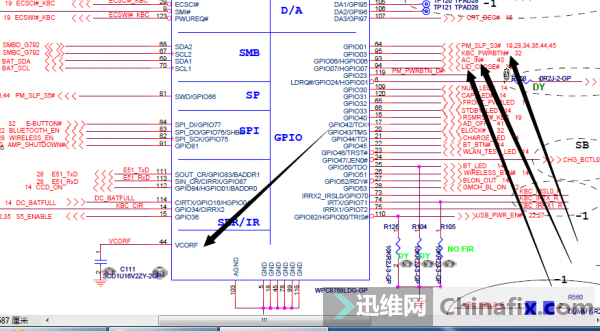

KBC_PWRBTN有跳变，AC_IN#正常，LID正常 。44脚VCORF1.8V 因为没有参考，暂时认为是正常的。

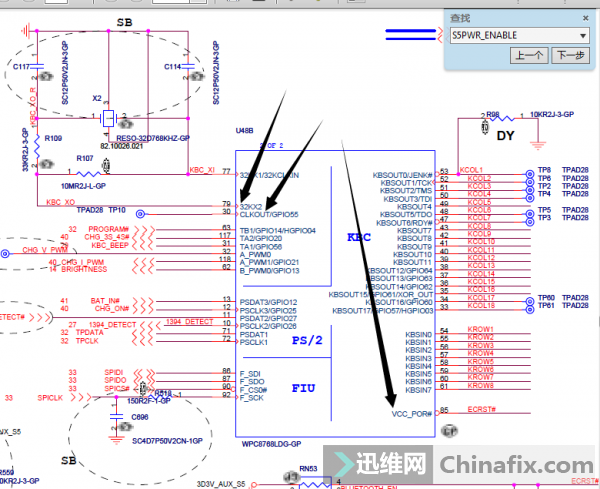

时钟正常！  EC的复位也有3.3V，条件都差不多了，看看有没有读取BIOS吧    这一看不要紧，发现问题了！ EC练bios都没有读取，果断的刷bios   发现bios片竟然是32兆的，图纸标的是8M！ 看来上家故意换的。 换了个bios片 读取bios了，并且有S5_ENABLE了，可以触发了，  触发0.15 然后掉电  。

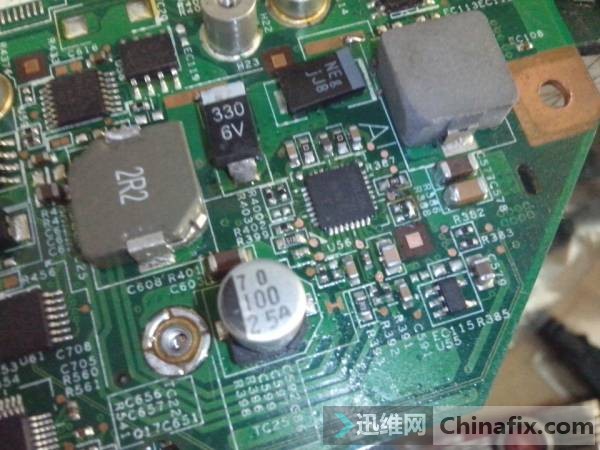

发现触发后有3 5V ，但是掉了之后 3.3V 还是有1.1V 。发现3v上管控制级有1.1V    把上管拆了之后， 还是会有1.1V   而且待机的时候芯片都很烫！毫不犹豫的换芯片，芯片换上之后，涛声依旧，待机还是有点烫手，测量控制级波形，发现有瞬间的，看来是被保护掉了，难道反馈有问题 ？开始查反馈。

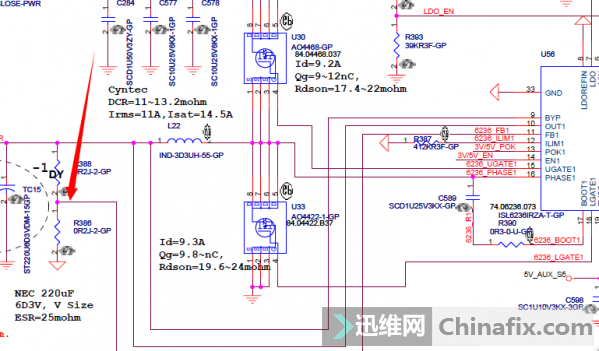

发现反馈的一个下拉电阻没有装！难道这个会影响，3V不正常和芯片烫手么，抱着试一试的态度加了坨锡。

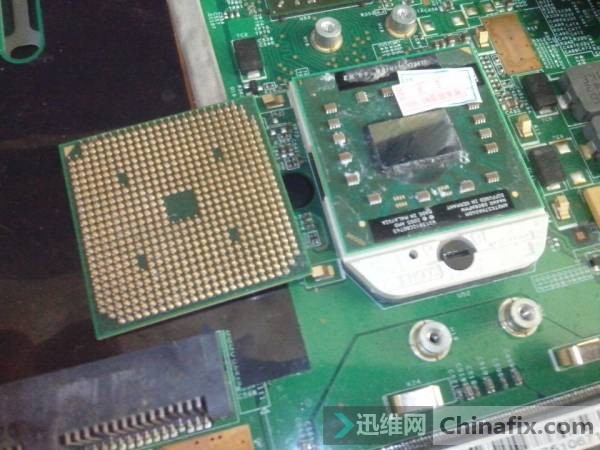

不知道大家看清楚在哪里加锡了没有，结果加锡上去之后，待机正常了，0.02  而且芯片不烫手， 3 5V 也出来了（原来反馈这么重要！）触发0.46，没有CUP供电，有点没耐心了，怎么这么多问题。 突然想到之前量CPU供电电感对地1欧， 应该是CPU被上家调换，CPU是AMD TK-57 。


装上去新的CPU ，电流直接1.2了，  我就直接呼呼的装机器，装的差不多了， 通电，不显示，拔插内存，无果，难道屏也掉包了？但是没有拆过屏的痕迹啊。测内存波形，发现是循环的波形，看电流   循环跑码，咨询了下我们笔记本维修培训的老师，他让我换条内存试试 ，换了条内存还真的就好了，至此这台机器修复。
