【机器型号】戴尔一体机

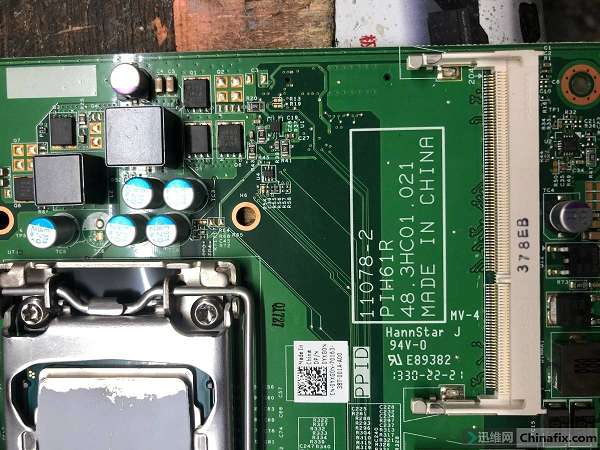

【主板板号】11078-2 PIH61R

【故障现象】戴尔一体机按开机键无反应

【维修过程】

　　同行送修的一台戴尔一体机，故障是按开机键无反应，不触发。

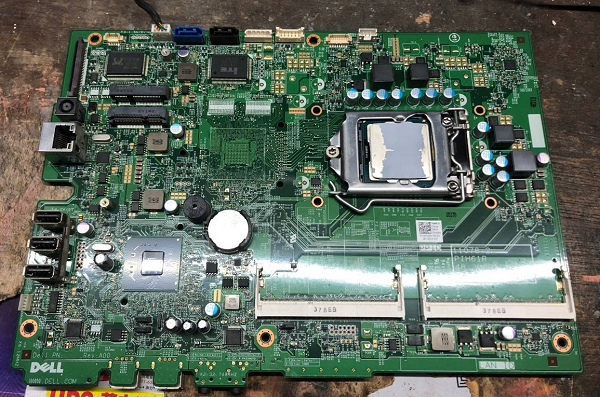

　　把主板拆出来之后，首先测量是否有待机3V,5V。测量发现没有，然后测量公共点无19V，公共点也没有短路，那就是保护隔离没有开启所导致的。没有这个机器的图纸，只有凭着经验维修，测量保护隔离管U25和U35两个隔离管G级电压测量为19V没有导通，保护隔离管是4407A。

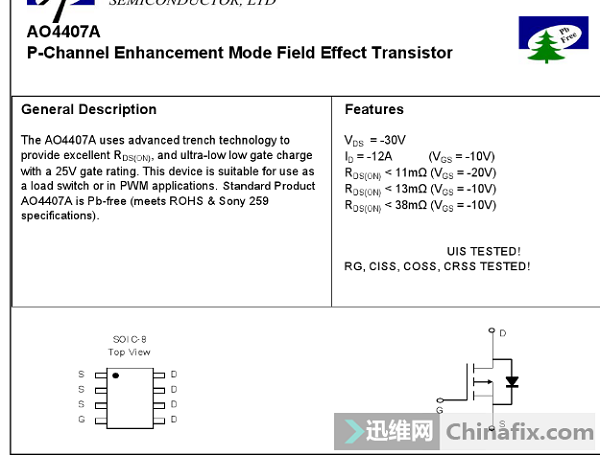

　　4407A查资料显示是P管，P管是低电压导通的，高电压肯定是不行的，问题应该就是这里了，也没有图纸，只有测量相关联的分压电阻，测量之后发现分压电阻不起作用，出来还是19V。

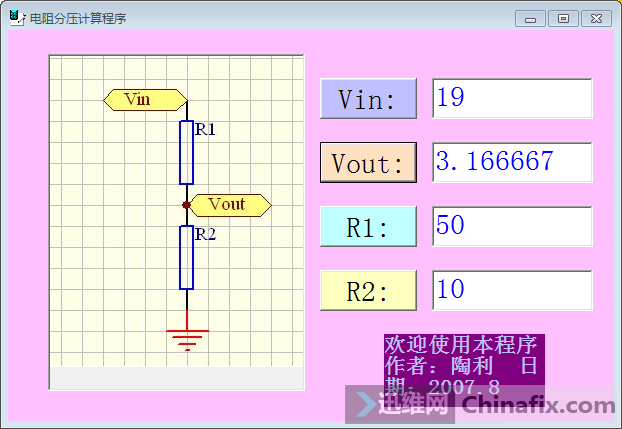

　　然后自己通过分压计算器计算，上拉电阻换成50K，下拉电阻换成10K，分压出来的是3.1V可以导通的。

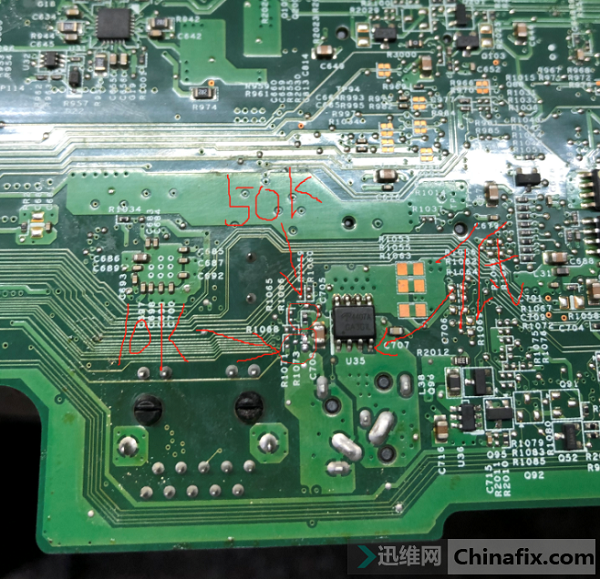

　　从废板子上拆下来两个电阻测量好后安装上去，上电测试保护隔离过了，公共点也有电压了，按开关键直接亮机。
