案例名称 M2N68 SE                  日期  2009/8/26

初始问题判断edward7_fang
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X5看有无32.768KHZ,POQ12 的 PIN2 +3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认:上电掉电
4:[上电掉电]问题猜想：
A:第一种[上电掉电]是由于主板温控电路出现异常，造成主板关闭系统以保护主板各个部件故障通常表现为主板可以正常跑代码，但是不定时的掉电；少部分主板表现为全0就掉电通常出现在CPU温控电路，MB温控电路，现某些板型上的VCORE MOS管温控电路
B:第二种[上电掉电]就是CPU的工作条件都已经具备，但是不能正常动作下去，芯片的自动保护而引起的掉电故障通常表现为主板全0，或者00掉电，通常出现在CPU与NB,NB与SB,SB与BIOS间的总线异常导致，维修方法请参照第二种上电掉电维修思路
C:第三种[上电掉电]就是主板因为某些重要电压没有正常产生而造成的主板欠压保护掉电故障通常表现为上电即断，无法用万用表或者示波器量测相关电压信号通常出现在SB,NB，CPU的工作电压，比如：1.8V_DUAL,1.05V,1.2VHT,VCORE等电压，
维修思路请参考被动式不上电维修方法
维修流程

目视
目视主板插槽是否有损坏,主板的正反面有无断线
VCORE

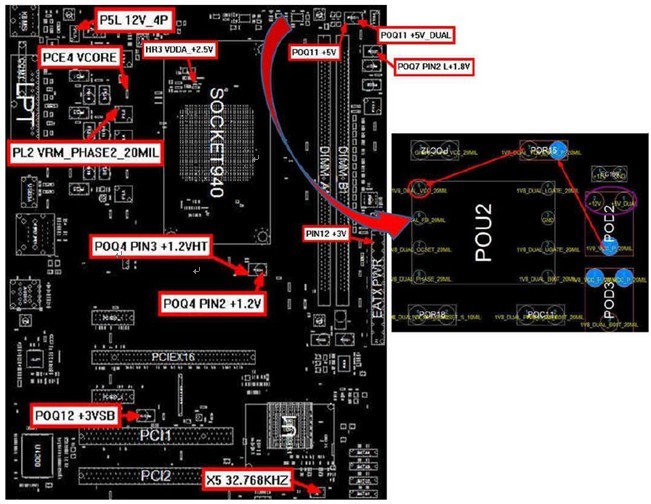

上治具,80卡进行上电量测，PCE4 PIN1 VCORE电压为0V，PL2 PIN2 VRM_PHASE2_20MIL没有波形
问题确认
1,该主板没有VCORE电压，根据AM2主板上电时序，应该首先考虑1.8V_DUAL,
问题确认
VTT_DDR,VDDA_+2.5V
2,因为主板上电掉电，因此需要首先通过对地阻值量测来确定主板是否存在过流、过压保护的动作
3,PL5 PIN1 12V_4P (545); PCE4 PIN1 VCORE (375) ; PL5 PIN1&PCE4 PIN1间阻值无穷大;POQ4 PIN3 +1.2VHT (219); POQ4 PIN2 +1.2V (77);HR3 PIN2 VDDA_+2.5V (690); POU3 PIN4 VTT_DDR (596);
POL2 PIN1 +1.8V_DUAL (44); 电源接口PIN12 +3V (437)
4,强行上电，量测电源接口 PIN12 +3V 正常；POQ11 PIN3 +5V正常；POQ11 PIN2 +5V_DUAL正常;POL2 PIN1 +1.8V_DUAL为0V，问题确认该主板为第三种上电掉电，属于主板欠压保护
开关电路
1，开关电路的输入端电压：POQ7 PIN2 L+1.8V(5V正常）
2，开关电路控制芯片供电: POU2 PIN5 1V8_DUAL_VCC_20MIL(5V,正常应该为12V）

注意：虽然该电路的供电部分可以采用5V_DUAL和12V，但是正常工作的时候还是必须要用到12V的电压（主板处于S3状态时候才使用+5V_DUAL来供电)
3，量测POR15 PIN2 1V8_VCC_P_20MIL (5V,正常应该为12V)
4, 量测POD2 PIN2 +12V（12V正常）
5，万用表对地二极档量测 POD2 PIN3(黑表笔)&PIN2(红表笔)间的阻值为无穷大，正常应该导通(值为275)，问题出现在这个双二极管上，更换POD2故障排除，
上电运行一切OK
