最近流行一种新的主板改造方法，可以允许FCPGA socket370处理器插座的主板运行Tualatin处理器。这种方法对于老socket370主板用户实在不可抗拒。其实有很多人都已经这样改造成功了，在本文我们将解释如何实现这种方法。但要事先说明的是，自行改造主板风险很大，我们只提供可行性的方法却不能对读者的行为负责。

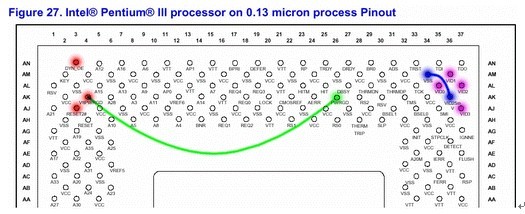

    在详细描述改造方法的细节前，先让我们来花几分钟时间来看看一下0.13µm FCPGA2 处理器的针脚。

我在自己的华硕CUBX 主板上实现了第二种方法 (1.65伏)。
相关图片

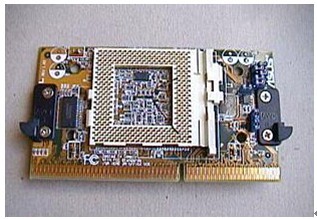

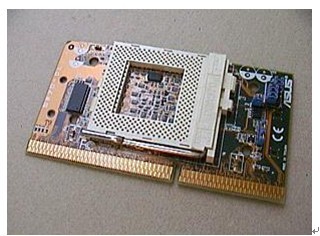

    这是改造之前的华硕CPU转接卡：

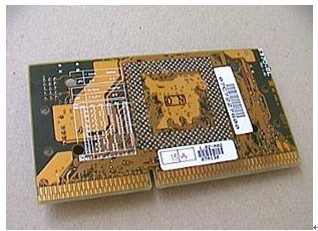

转接卡的背面：

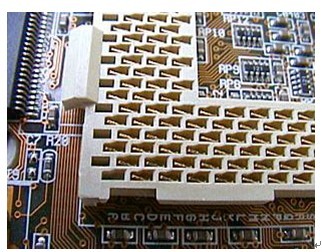

用小螺丝起子撬开CPU插座上层顶盖后的样子：

近照：

在一个小螺丝起子的帮助下，小心来回弯曲针脚就能将针脚弄断。这大概要花费5~10分钟时间。另一种方法是让这些针脚绝缘。

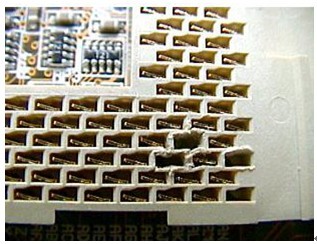

移除三个红色针脚后的CPU插座：

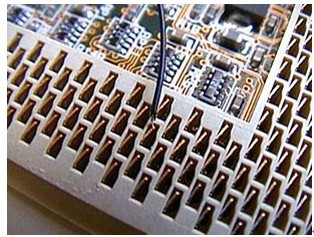

下面是我自己做的针脚连接飞线。其实我使用的CUBX主板并不需要CPU转接卡，这是在华硕CPU转接卡上做的示范：

AK26针脚：

AK4针脚：

下面是我使用的华硕CUBX 主板上连接Vid2和 Vid25mV 针脚所需要的连接桥，它们由一般的金属丝制成。还有另外一个Vid25mV 和Vss之间的连接桥和这个完全一样，因此没有作图片展示。

在镶入这些连接桥后就可以放回处理器插座的上层顶盖了，如果没有针脚孔被堵塞，你能放入CPU和并固定在合适位置。可是，整个改造过程的实际操作要比光看到的要复杂得多。镶入连接桥需要操作非常灵巧，特别是在狭小的空间里进行操作，搭桥和容易堵塞针脚孔。要保证安放CPU时不能使用蛮力。如果不能容易的安放CPU，你必须重新拆开CPU插座再重复一次上述步骤。
    在一切准备就绪后，我们决定去掉Tualatin核心上面的金属顶盖 (IHS)。

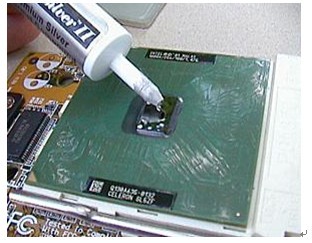

这是硅核心的近视图，核心上的白色斑点是对周围景物的反光。

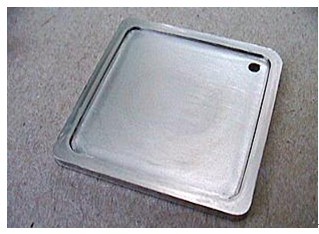

最后是IHS 的图片展示，你可以感觉得到它的厚度与重量。

去除HIS并不能大幅降低处理器温度。我们没有特意去测量，但估计去掉HIS后可以降低4摄氏度。这能达到去掉Coppermine 处理器塑料覆盖物后一半的降温效果，看来HIS在各方面表现都要比Coppermine塑料覆盖物出色。
     上面显示的揭开IHS 顶盖的Celeron 1000A (SL5ZF)，随后被我们以1.8伏电压超到了150外频。但它还不大非常稳定，因此我们把外频和温度控制在140MHZ/1.65伏 。
    现在让我们来作出结论。如果两年前有人告诉我们将破坏昂贵的新华硕CUBX 主板来改造处理器插座，我会认为那人已经疯掉了。但现在我已经不知道到底是谁发疯了…..

附录

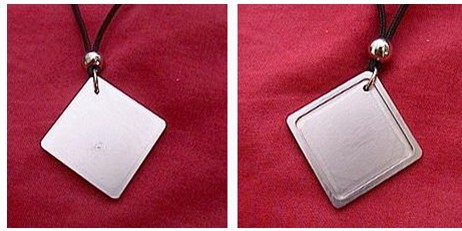

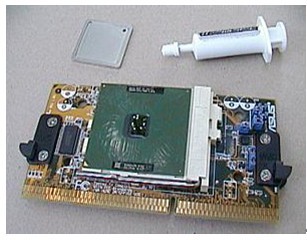

     呵呵，下面来看看Tualatin核心上面的金属顶盖的最后用途—漂亮的护身符：

但是我们不推荐大家都去掉这个金属顶盖。理由在于短暂的温度降低比不上长期的运行稳定，而且Tualatin的核心要比Coppermine脆弱许多。在我的华硕CUBX 主板上就曾经发生过Alpha 散热片压碎Celeron 1000A两个角的事情。我还是首次碰到这种事情，幸运的是那块CPU还正常工作至今…
    在理想环境下(机箱放在书桌上或是CPU 和散热器在CPU转接卡上固定)，去掉CPU的金属顶盖一般不会产生什么问题，但直接去掉安放在主板的socket 插座上的CPU的金属顶盖情景有所不同。Tualatin 处理器的核心尺寸非常小，而且外型呈细长状，这样就很难与散热片总是保持水平接触。
