案例名称 M2N-MX SE不能关机                        日期 2007-11-22

初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X5看有无32.768KHZ,POQ12的PIN:2 3VSB.
3:问题展示,该板故障表现为进系统后不能关机(拔电源可以关机)
4:不能关机故障分类.
⑴常见现象表现为自动上电,软关机后变为全点且强行关机无效,这种故障多为PSON#信号或信号控
制电路失效造成的.
⑵常见现象表现为可以正常上电,软关机后变为全点且强行关机无效,多见于NVIDIA芯片组上估计是
在关机过程中某一步骤没能正常实施造成的.
⑶常见现象表现为可以正常上电,软关机后重起且强行关机有效,一般认为这种故障是由上电关机控
制电路自身损坏或不稳定造成的.
5:故障原因猜想.从主板能正常上电运行来看主板的上电电路应该是正常的,主板的各频率和电压也应
该没有问题.那么问题可能是在 关机电路在关机过程没能全部执行引起的.应在关机流程执行过程
中寻找问题.

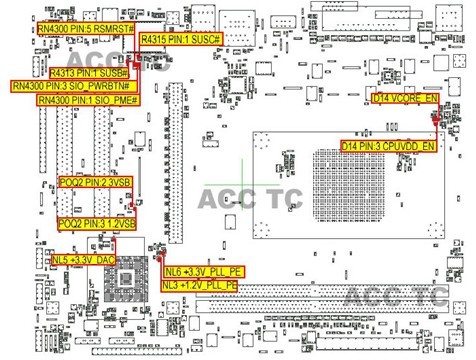

维修流程

目视
PSON#
用万用表二极值量测EATXPWR PIN:16 PSON#信号的对地阻值(正常在650欧姆左右)
3VSB
POQ12的PIN:2 3VSB的对地阻值(正常在300欧姆左右).上电关机电路基本上都要用到3VSB电压,测量它的对地阻值可以大概判断这部分电路的情况.
SIO_PWRBTN#
用示波器探针量测RN4300的PIN:3 SIO_PWRBTN#(该信号低电平有效,正常为3V以上),
SIO_PME#
PIN:1 SIO_PME#(正常为高电平,3V以上)
RSMRST#
PIN:5 RSMRST#(正常为高电平,3V以上)
SUSB#,SUSC#
R4315的PIN:1 SUSC#(上电前为低电平上电后为高电平),R4313的PIN:1 SUSB#(上电前为低电平上电后为高电平)
VCORE_EN

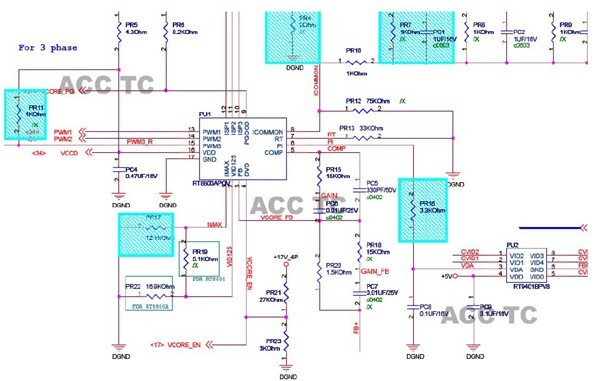

U1的PIN:444或D14 PIN:3 VCORE_EN(上电前为低电平上电后为高电平,关机时先SUSC#变为低电平).在测量过程中发现当关机指令执行后D14的PIN:3变为了低电平PIN:1 PIN:2仍为高电平,系统法关闭VCORE完成关机动作.用万用表量测D14的阻值为无穷大,D14确认损坏.更换D14后,重新上电执行关机OK.
