初始问题判断Chendys Chen

1:目视主板插槽是否有损坏,主板的正反面有无断线.

2:量测SX2看有无32.768KHZ,PQ32的PIN:2 3VSB.

3:上CPU,80卡,进行上电运行对80卡的代码确认.[全点]

4:全点的定义及种类.

  ①全点是指DEBUG CARD在只有工作电压而没有RESET#或没有CLK时的一种显示方式.此时没有任何代码只有代表电源的红点显示.种类基本上可以分为以下两种情况,比较常见的一种是无频率无复位的全点,这种全点一般都是由主板的几个主要电压没有全部正常造成的CLK_PG没有产生,芯片缺少了频率也就不能正常产生复位.

 ②另外一种是有频率无复位的全点,这种全点一般是RESET信号整个流程中的某一个环节元件自身损 坏或基本工作条件没有满足造成的.

5:有些时候DEBUG CARD也只能仅仅反映PCI总线上的问题,并不能完全代表其它总线的工作状况.这时候我们要对其它总线上的复位信号做详细量测.如有一些主板虽然是全点但能正常电亮.在基本电压和频率都正常的情况下可以对CPURST# LPCRST#等进行测量.我们叫它假全点.

维修流程

目视

CPU电压，频率，PWROK
原因确认基本量测,用示波器探针测量SOCKET940
1，+1.8V_DUAL PIN783, VTT_DDR PIN434;
2, VDDA_2.5V PIN423, VCORE PIN:460 PIN430;
3, +1.2VHTPIN308
4, C_CK_HT_CPU PIN:400 PIN:42;
5，H_CPU_PWROK PIN:431
以上信号正常，无PCIRST#为低电平可以判断属于第2种类型的全点.

NB电压，频率
1,+1.8V NQ1 PIN:2
2,+1.2VHT PQ801 PIN:3
3,+1.2VNBSB PQ804 PIN:3
4,C_HTREF_NB_R CR17 PIM:1
5,C_14M_NB_R CR277
6,C_PCIEGFX_NB_R CRN62 PIN:5

RSTCON#，SB_PWRGD

NB_PWRGD
测量NB_PWRGD电压低

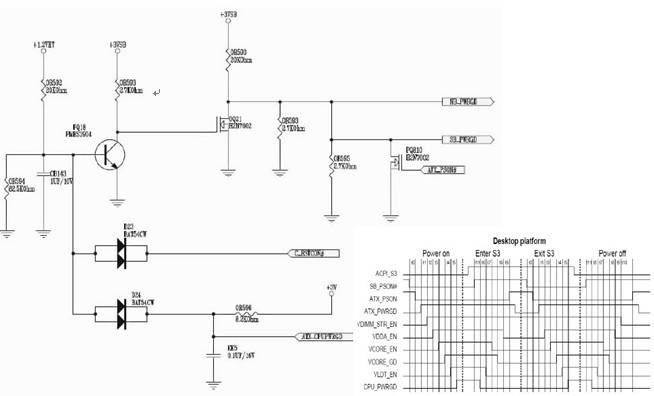

M2A-VM的NB_PWRGD由VRM的ASIC_CPUPWRGD延时产生，

通常来说，IO_PWROK（即NB_PWRGD，SB_PWRGD）信号是由SIO发给南桥，然后南桥再发各种RESET#信号.在M2A-VM的板中SB_PWRGD共用北桥的
NB_PWRGD（如图所示）
测量PANEL的PIN:17 RSTCON#(一般正常电平在3V以上)该信号直接发给南桥,这时NB_PWRGD为高电平南桥工作正常的话,南桥会发出PCI_RST#`IDE_RST#`IO_RST#`BIOS_RST#`CPU_RST#等.在测量过程发现OR590的PIN:1 NB_PWRGD为低电平,NB_PWRGD是CPUPWRGD经过D24`Q18和OQ21产生的.同时NB_PWRGD经过PQ810受PSON#的控
制.
故障排除.OQ21和PQ810都是高通管,分别测量OQ21和PQ810的PIN:1若为低电平的话说明逻辑关系正常,故障就出现在NB_PWRGD信号的负载上.如SU1`SC970`OQ21`PQ8101`NU1等,分别移除SC970`OQ21`PQ810直至故障消失.更换PQ810后,重新上电运行OK.
