维修案例  +1.5V_OCSET P5GPL-X              日期  2008-5-9

初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,PQ79的PIN:2 3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认.[全点]
4:全点的定义及种类.全点是指DEBUG CARD在只有工作电压而没有RESET#或没有CLK时的一种显示方式.此时没有任何代码只有代表电源的红点显示.种类基本上可以分为以下两种情况,
①比较常见的一种是无频率无复位的全点,这种全点一般都是由主板的几个主要电压没有全部正常造成的CLK_PG没有产生,芯片缺少了频率也就不能正常产生复位.
②另外一种是有频率无复位的全点,这种全点一般是RESET信号整个流程中的某一个环节元件自身损坏或基本工作条件没有满足造成的.
5:有些时候DEBUG CARD也只能仅仅反映PCI总线上的问题,并不能完全代表其它总线的工作状况.这时候我们要对其它总线上的复位信号做详细量测.如有一些主板虽然是全点但能正常电亮.在基本电压和频率都正常的情况下可以对CPURST# LPCRST#等进行测量.
维修流程

目视
VCORE
原因确认基本量测,VCORE电压用示波器探针测量PL26的PIN:1或PCE40的PIN:1为1.4V左右(根据所上CPU的不同电压有一定偏差)在实际的量测中无VCORE.属于第一种类型的全点.
PWMVCC
对VCORE电路的基本工作条件进行测量,如VCORE芯片的工作电压和使能信号等.PU18的PIN:28 PWMVCC +5V,

VCORE_EN
PIN:11 VCORE_EN一般该电平和VTT_CPU相同.测量中发现电压是0V,VCORE_EN是由VTT_CPU转换来的,量测PQ101的PIN:3 VTT_CPU(实际量测到电压为0V),VTT_CPU是+1.5V经过PQ101压降而成的如+1.5V正常就是PQ101的问题,测量PQ101的PIN:2 +1.5V(实际量测到电压为0V).无1.5V电压.
+1.5V
用万用表测量+1.5V的对地阻值看是否短路,再分别量测PQ105和PQ107的极间阻值看是否击穿.然后对PU22的工作条件进行测量.

+1.5V_VCC
PU22的PIN:5 +1.5V_VCC(12V正常),和PIN:7的+1.5V_OCSET正常为高电平(实际量测到电压为0V).

+1.5V_OCSET

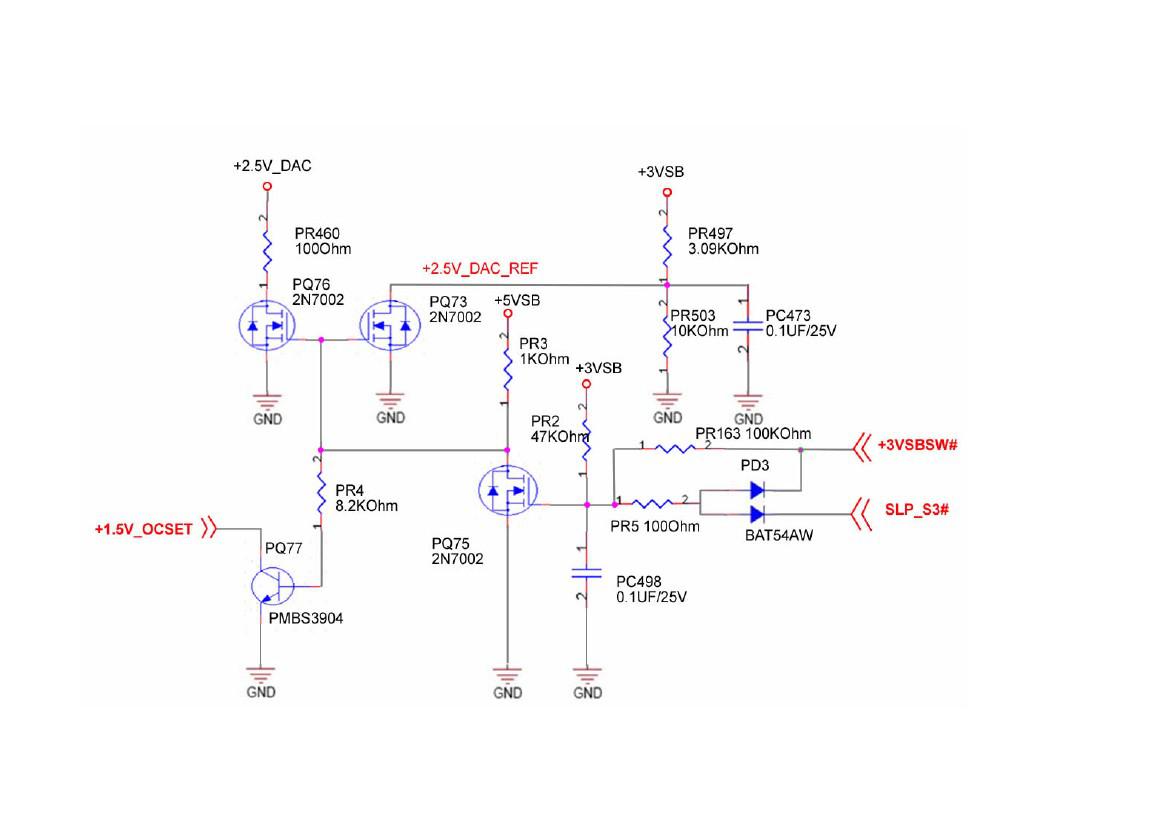

1.5V_OCSET连接PQ77的PIN:3 根据逻辑关系PIN:3为低电平PIN:1应为高电平(反之PQ77损坏),PQ77的PIN:1连接PQ75的PIN:3,如果PQ75的PIN:3为高电平PIN:1应为低电平(反之PQ75损坏),实际量测到PIN:1的电压为高电平.PQ75应损坏.更换PQ75后,重新上电运行OK.
