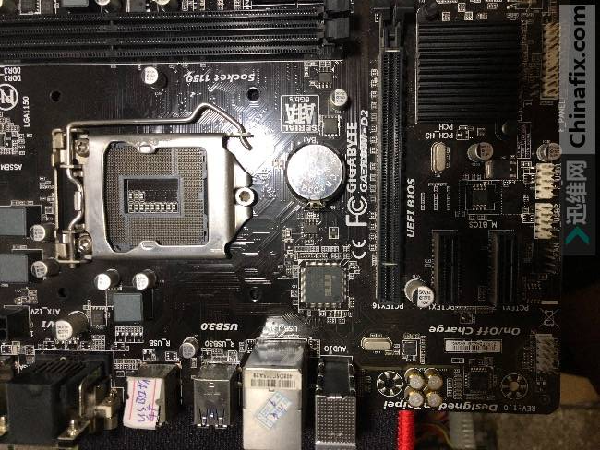

【主板型号】技嘉GA-H81M-D2  REV:1.0

【故障现象】USB不能用，6个接口只有两个能用

【维修过程】

　　技嘉这种板子，USB不能用的，多半都是电阻坏了，也就是USBOC信号，不过不能一上来就直接干掉电阻，该走的流程还是要走一下的。相信大家都知道，这个6只脚的ESD静电芯片容易出问题，那就先拆了再说。噼里啪啦两下拆完，顺道把所有的这种ESD芯片都拆了，上电试，果然涛声依旧。

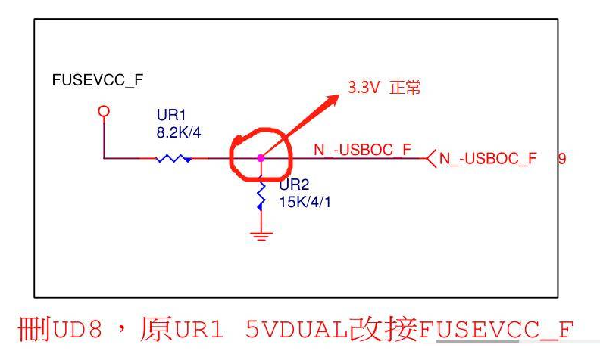

　　打开鑫智造，找到图纸，查一查USBOC信号，查到UR1,3.3V  正常。

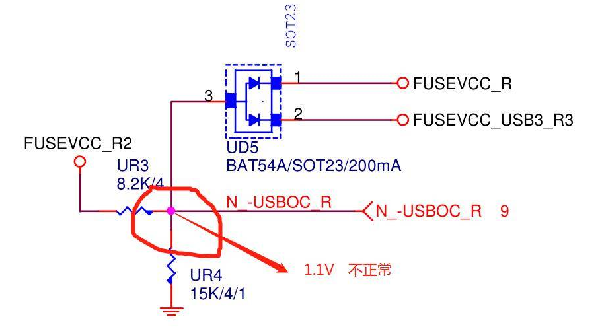

　　查到UR3,1.1V 不正常。



　　它是由5V通过两颗分压电阻分压过来的，正常的话是3.3V。看了一下，它是15K，8.2K,两颗电阻分压出来的，直接把两颗电阻换掉。上电测试，OK！故障排除，维修到此结束。
