上电掉电_M2N-MX SE
案例名称 M2N-MX SE 日期 2009/8/21
S/N | 主板 型号 | L1问题描述 | 用料情况 | L2问题描述 | 信号 | 位置号 |
M2N-MX SE | / | 上电掉电 | SB | 外设引起 | ACZ_SDIN_R | U4100 |
初始问题判断 edward7_fang
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X5看有无32.768KHZ,POQ25的PIN:2 3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认:上电掉电
4:[上电掉电]问题猜想:
A:第一种[上电掉电]是由于主板温控电路出现异常,造成主板关闭系统以保护主板各个部件
故障通常表现为主板可以正常跑代码,但是不定时的掉电;少部分主板表现为全0就掉电
通常出现在CPU温控电路,MB温控电路,现某些板型上的VCORE MOS管温控电路
B:第二种[上电掉电]就是CPU的工作条件都已经具备,但是不能正常动作下去,芯片的自动保护而引起的掉电
故障通常表现为主板全0,或者00掉电,
通常出现在CPU与NB,NB与SB,SB与BIOS间的总线异常导致,维修方法请参照第二种上电掉电维修思路
C:第三种[上电掉电]就是主板因为某些重要电压没有正常产生而造成的主板欠压保护掉电
故障通常表现为上电即断,无法用万用表或者示波器量测相关电压信号
通常出现在SB,NB,CPU的工作电压,比如:1.8V_DUAL,1.05V,1.2VHT,VCORE等电压,
维修思路请参考被动式不上电维修方法
维修流程
目视
目视主板插槽是否有损坏,主板的正反面有无断线
VCORE

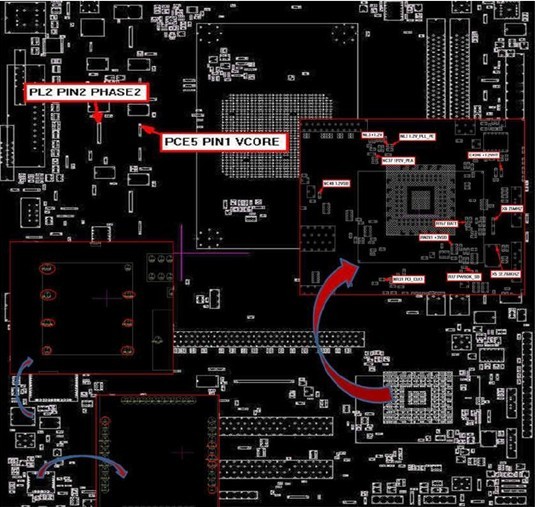

上CPU,80卡进行上电量测,PCE5 PIN1 VCORE电压1.4V左右正常,PL2 PIN2 PHASE2波形正常
问题确认
大卡确认问题种类,大卡显示全0,3~5秒左右掉电;可以将BIOS芯片取下来,
然后接大卡查看大卡显示情况:数据00000000 地址FFFFFFF0
根据代码确认这个时候CPU已经发出正确地址,但是BIOS没有发出正确的数据;
这种属于第二种上电掉电的情况;维修思路应该从BIOS—SB—CPU
BIOS确认
1,刷新BIOS程序,重新上电,故障依旧
2,量测BIOS工作电压:SPI PIN8 +3V 正常,低于2.5V不正常
3,量测BIOS控制信号SPI PIN7 SPI_HOLD#高电平为正常; SPI PIN3 FWHWP#高电平为正常
SPI PIN1 SPI_CS#高电位,正确读取BIOS数据时候有跳变;而此时量测发现该信号没有任何变动
4,量测 SPI PIN2 SPI_MISO,PIN5 SPI_MISI,PIN6 SPI_CLK对地阻值正常
5,问题出现在SPI PIN1 SPI_CS#上,量测该PIN对地阻值500左右正常,接下来考虑该信号控制端SB
SB工作条件
1,SB工作电压:RN201 PIN8 +3VSB(3V正常) ; R167 PIN1 BATT(2.8V以上正常);
NC48 PIN2 +1.2VSB(1.2V正常); NL3 PIN1 +1.2V(1.2V正常);
NL3 PIN2 +1.2V_PLL_PE(1.2V正常);NC37 PIN2 1P2V_PEA(1.2V正常);
C4346 +1.2VHT(1.2V正常)
2,SB工作频率:X5 32.76KHZ(波形正常);X6 25MHZ(波形正常);NR31 PIN1 PCI_CLK1
(33MHZ波形正常)
3,PWROK信号:R17 PIN1 PWROK_SB(3V,没有波形,正常)
4,更换SB,之后故障依旧
挂在SB上的外设
1,声卡的供电:U4100 PIN1 +3V(3V正常);U4100 PIN25 +5VA(5V正常)
2,U4100 PIN5 ACZ_SDOUT 对地阻值640正常;U4100 PIN ACZ_BITCLK_R 对地阻值581正常
U4100 PIN8 ACZ_SDIN_R对地阻值129(正常应该在600左右,与OK板对照);
问题确认应该为声卡造成该信号短路,从而引起SB工作不正常,更换U4100重新上电运行一切OK
ACC专案分析 M2N-MX 上电掉电 Rev:1.0 TC edward7_fang
