技嘉B75M主板上电风扇转一下停故障维修

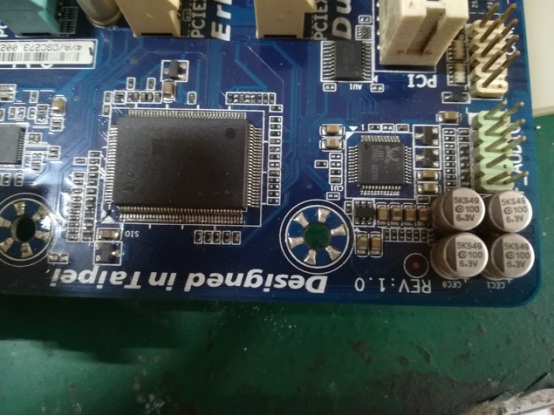

接修同行发来的技嘉的B75-HD3 REV1.0的主板，故障是上电风扇转一下停。

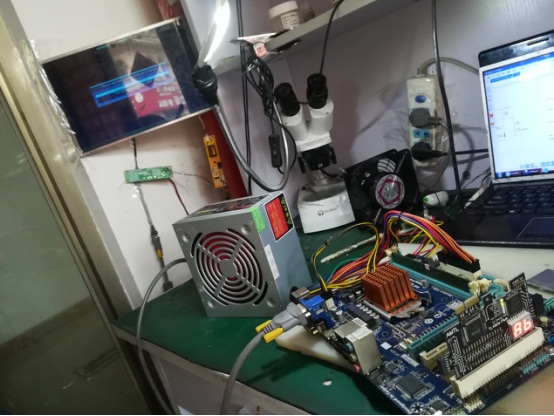

转一下停这种情况造成的原因有多种，缺电压BIOS不对，5 12V检测不对都会导致，当然这种情况肯定是先测主供电排除一下最为快速。这块板就是测量各大主供电，除了CPU供电没有，其它都产生了，接下来就要测量CPU控制芯片的工作条件了。

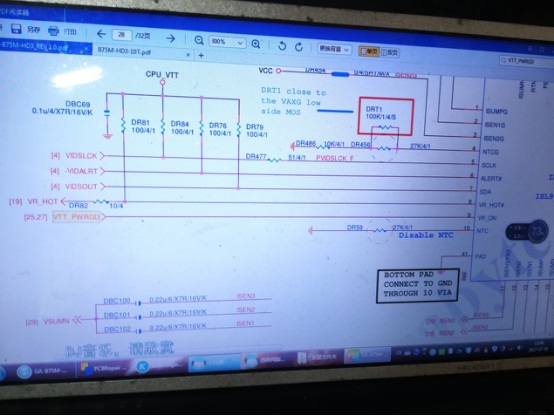

一般这种情况，芯片的主供电，都是没有问题的，直接测量开启信号，在图纸上找到开启信号的引脚。

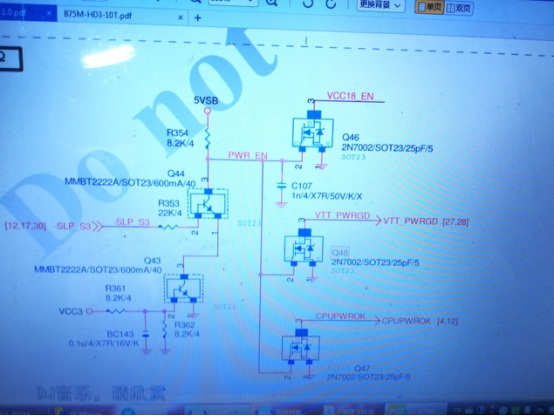

CPU供电的开启信号是在总线供电正常后，产生VTT PWRGD提供的，实测芯片这面开启信号无电压，搜开启信号哪里产生的，到了这里。

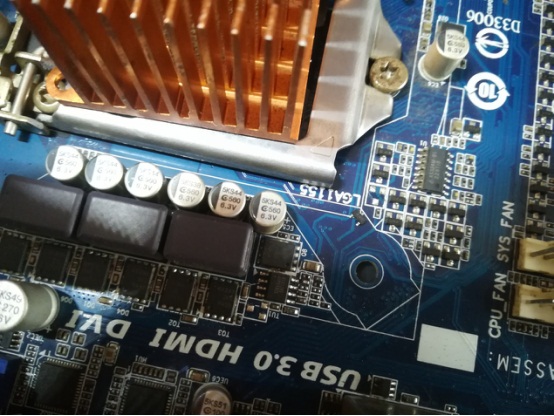

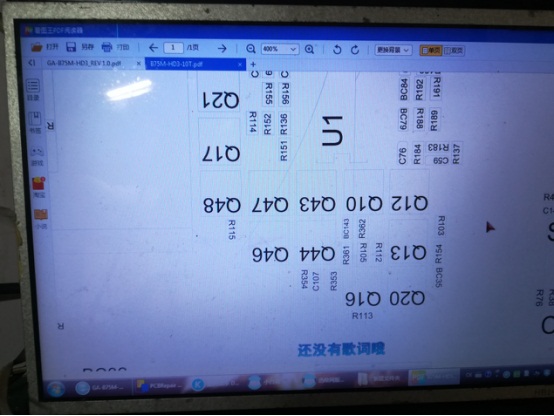

各PG信号、开启信号、技嘉喜欢用这些小三条腿管子控制，这种小三条腿管子坏也是技嘉的通病。经过测量Q48的控制级已经是低电压了，但是1、3脚还是导通了，很明显Q48挂了，在点位图上和板上找到Q48。

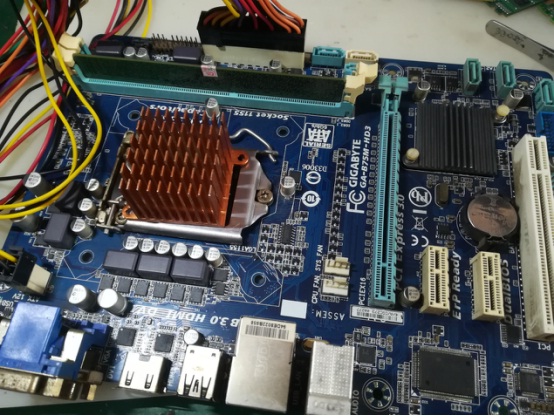

直接把管子拆掉，至此，技嘉B75M主板上电风扇转一下停故障修复。
