联想IH61MA主板无CPU供电无复位，不过内存维修
【故障主板】联想IH61MA V1.0主板
【主板型号】H61H2-LM5
【故障现象】主板无CPU供电无复位，不过内存
【维修过程】

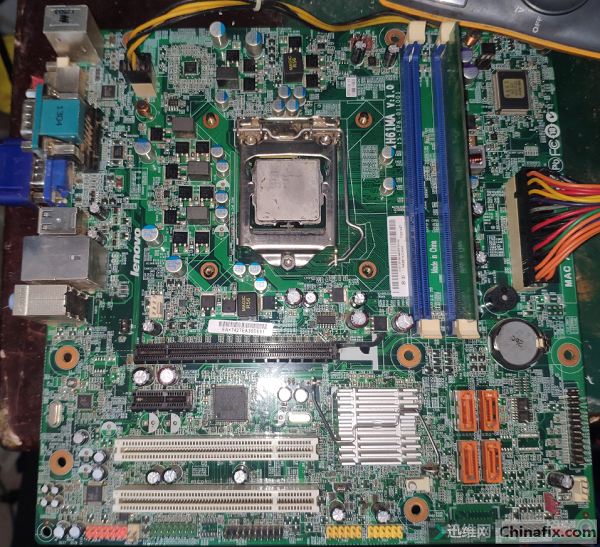

接一片联想IH61MA V1.0主板，背面丝印：H61H2-LM5，应该是精英代工。
除了CPU，集显供电不出以外，其余供电基本正常。PCH供电1.05v正常，
PCH供电1.05V正常，集显供电0V不正常。
内存供电1.5V正常，

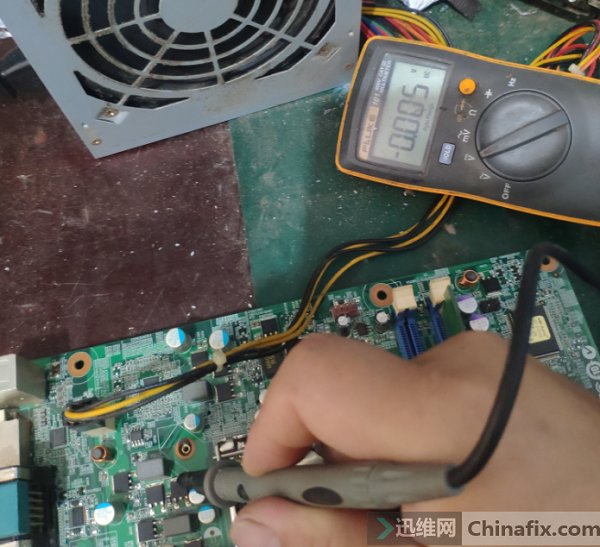

测量9脚开启为低电平。
跑线追查到。

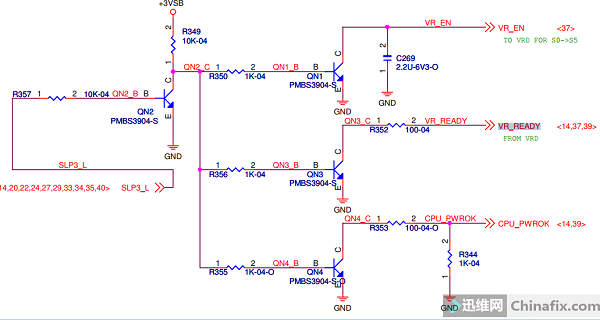

这里发现SLPS3信号正常为高，QN1受控于QN2，由于芝麻管坏的比较多，直接料板上拆了两个2N7002直接替换掉，在测VR_EN已为正常的高电平。风扇转一下停一下，瞬间CPU有1.13V电压输出，插拔内存无效，刷新BIOS无效。，根据（华硕B85上面CPU供电芯片的PWROK被拉低也会照成这个现象）所以直接把QN4直接换掉。这里的PWROK对应VR_RDY。
然后上电，发现不在反复启动。变成稳定的运行模式。VR_RDY已为正常的3.3V.CPU供电也正常了。

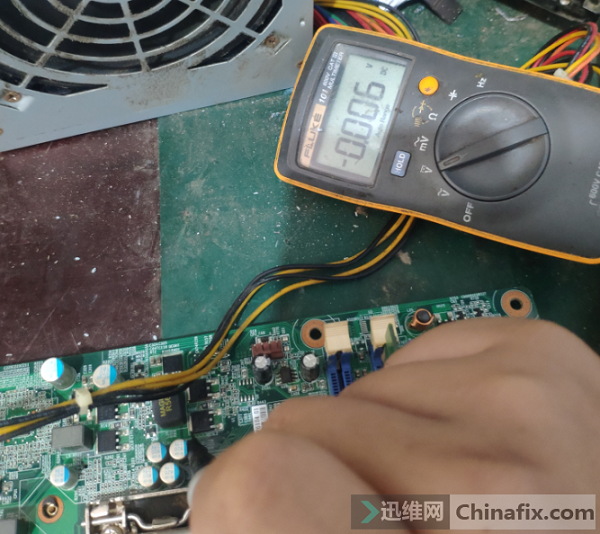

集显供电也正常了。再次上电测试，依旧无显示。在此说下我喜欢直接用万用表测BIOS片选信号，有跳变基本说明再跑码了）万用变测BIOS片选信号无跳变。全板供电正常，PCIEA11脚3.3v复位为0。

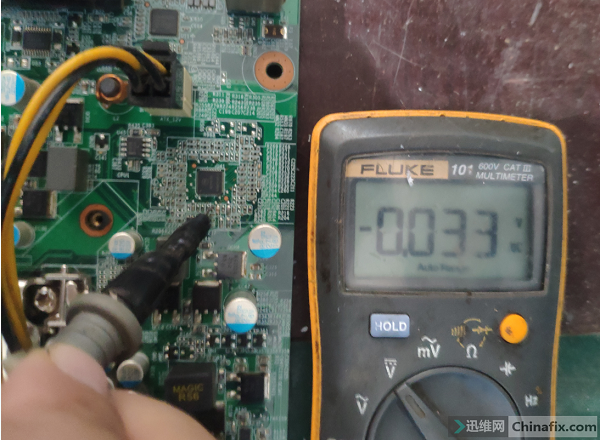

测量旁边A13.A14为0.388和0.391，图标就不传了，基本判断时钟已经出来了。H61发出复位的条件为两个电源好和时钟，实测时钟基本正常，PCH_SYSPWROK实测为低电平。

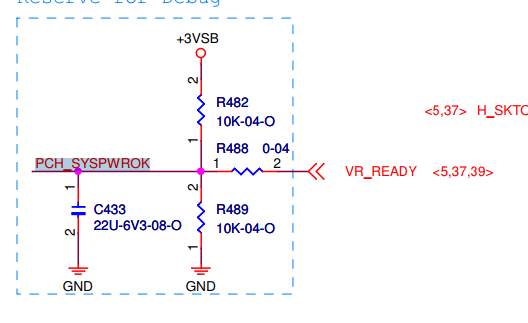

这是发给PCH电源好的信号之一，为低肯定不正常，再追查到VR_READY时，发现此信号也为低电平，继续查，查到这里真相浮出水面。

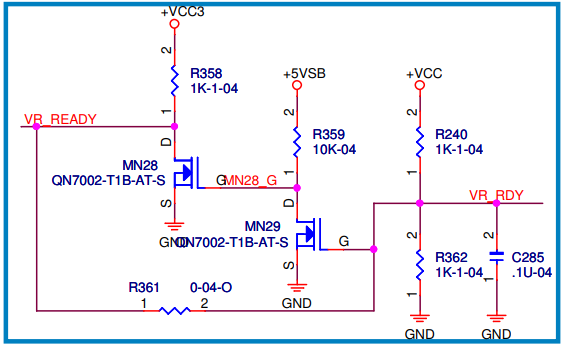

实际测量VR_RDY为高，VR_READY为低。正常情况应该是VR_RDY为高，导通MN29，使MN28截止，从而使VR_READY被抬高为高电平然后发给PCH。测量MN29芝麻管G级为高，D级为3.2V，不正常，换掉后VR_READY已经正常抬高。在测量PCIEA11脚，已经正常3.3v。
在用万用表BIOS片选，已经有正常的读写跳变，还是不跑码。测试内存基本条件满足：VTT供电0.75、内存SPD、复位条件满足，拔掉内存有4声报警，随即在论坛下载双bios刷上，故障依旧，随手换一根内存，哔哔两声，随即亮机。至此维修结束
第二天返修，故障现象为滴.滴.滴 .嘟 常见的三短一长报警。排除上拉，断线，电阻变质后，找到元凶。

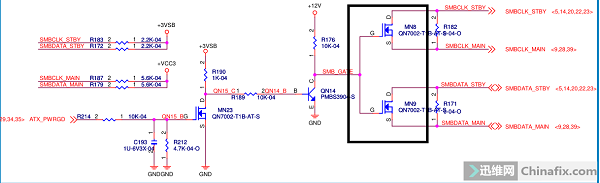

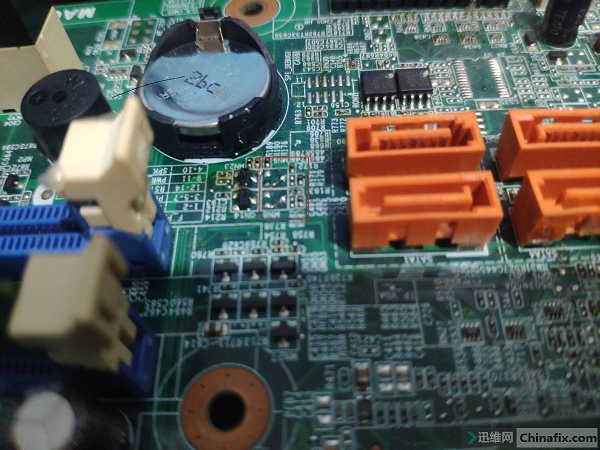

黑框内的两个芝麻管。这个原因不好查的原因是：两边都有上拉电压，且电压一致，两个芝麻管控制级正常，直接拆掉，反复重启几十次。拆掉直接搭过去，问题完美解决。
