【主板型号】华硕P8H61-M LX3 PLUS R2.0 主板

【故障现象】主板开机立马掉电

【维修过程】

　　收到一块P8H61-M LX3 PLUS R2.0 主板，故障为开机后立马掉电。

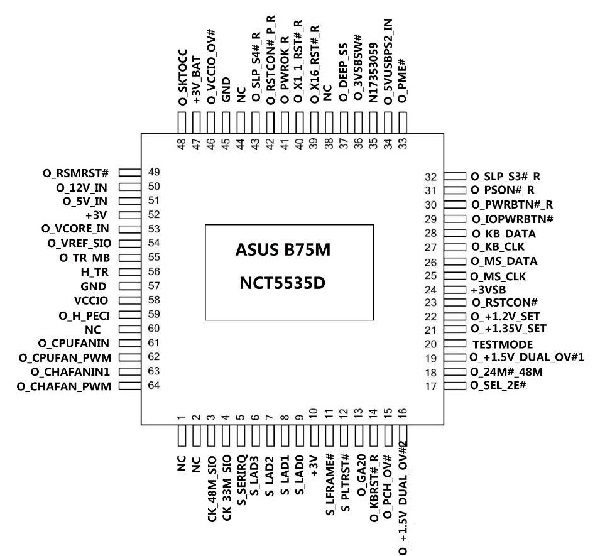

　　检测各个电压都正常，刷BIOS还是一样的问题。然后重点放在了IO的12V和5V的检测电路上。此板的IO型号是新塘的NTC5535D。50PIN和51PIN是12V和5V的检测引脚，实际测量是1V（技嘉的是2V），都是正常的。

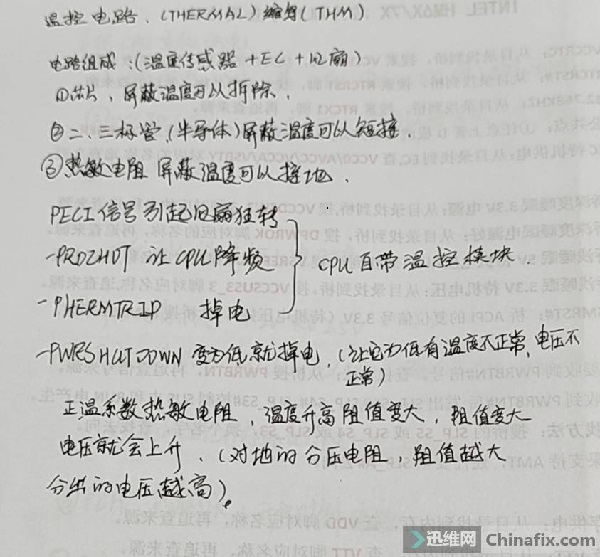

　　会不会是温控电路的原因造成的，找到之前做的笔记。

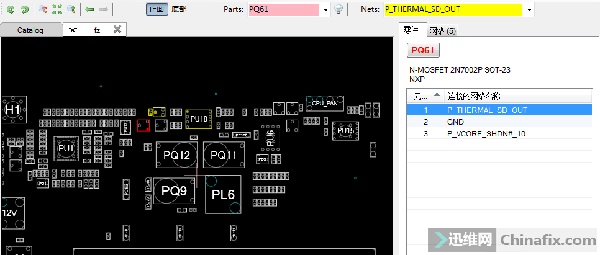

　　在点位图里搜THERMAL找到P_THERMAL_SD_OUT，位置是TQ61。

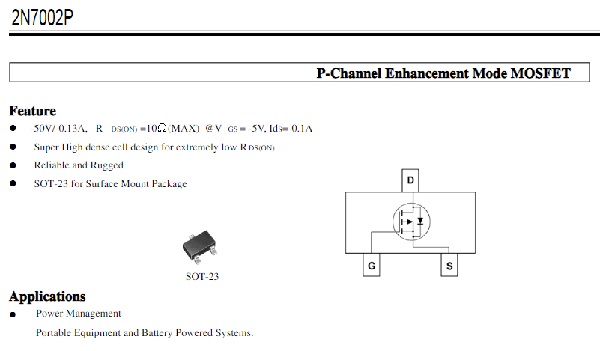

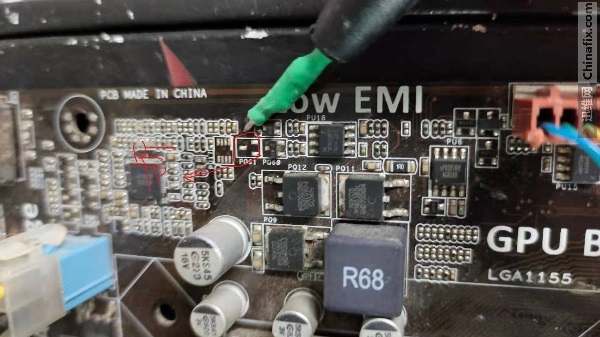

　　是一个2n7002p小的MOS管。丝印是：12W，G极是5V，D极是0V。D极不正常，正常是有电压的。拆除后D极有1.07V正常了，不掉电了。
