【主板型号】GA-A55M-S2H主板

【故障现象】主板上电风扇转，屏幕不显示

【维修过程】

　　收到一FM1主板，版号GA-A55M-S2H，插电就开机，测量开关针脚0.76伏已经被拉低。

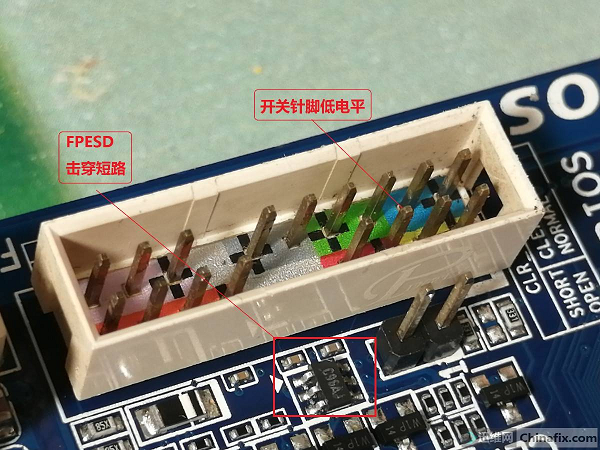

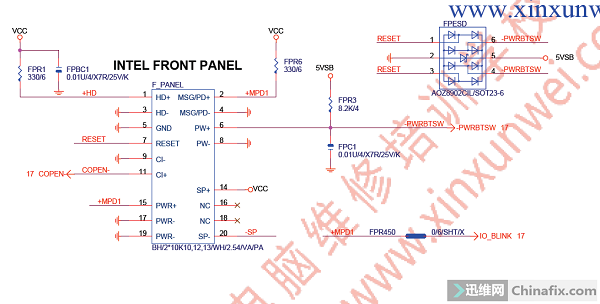

　　开关针脚（F_PANEL6）是由5VSB通过上拉电阻FPR3而得到，首先排除FPR3和FPC1损坏，PANEL6针脚（PWRBTSW）一路连接FPESD的4脚和6脚;另一路连接IO的106脚，首先断开FPESD的4~6脚，插电试可以正常开机了，说明FPESD已经烧毁。

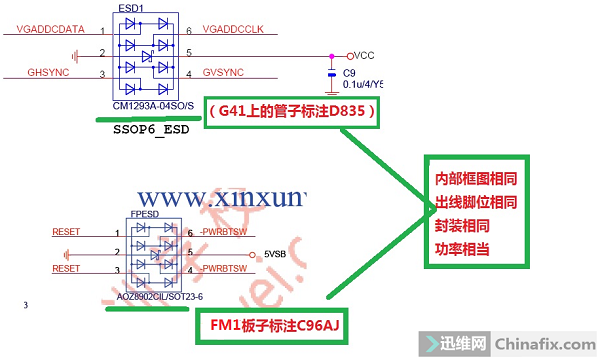

　　因为找不到原型号FPESD代换，在料板上找到一个外形与其完全相同并功能一样的“六脚二极管”直接代换。代换后F_PANEL的6脚和7脚电平均已恢复正常。

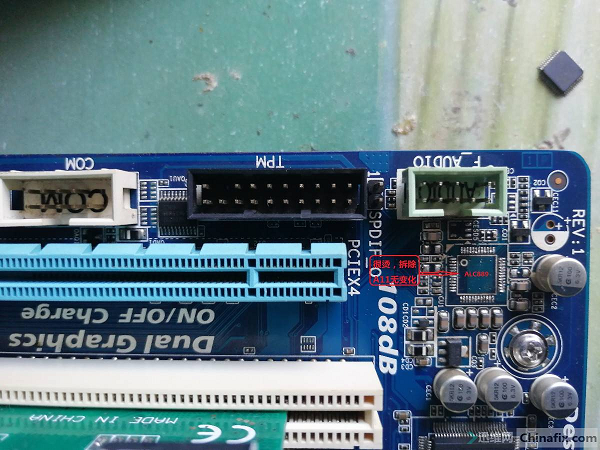

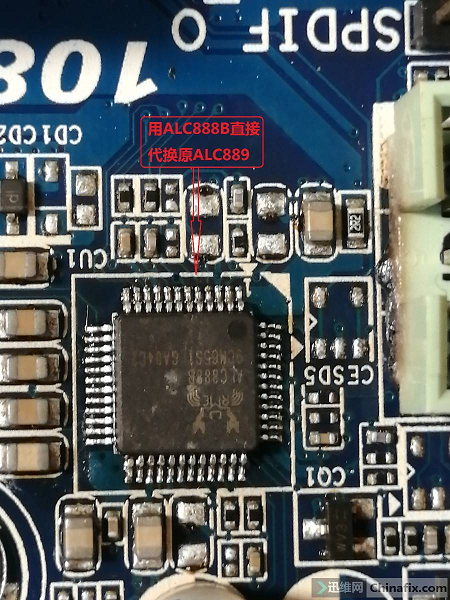

　　但仍不跑码无法点亮，同时发现声卡ALC998很烫，绝非正常温度随即用ALC888B代换。

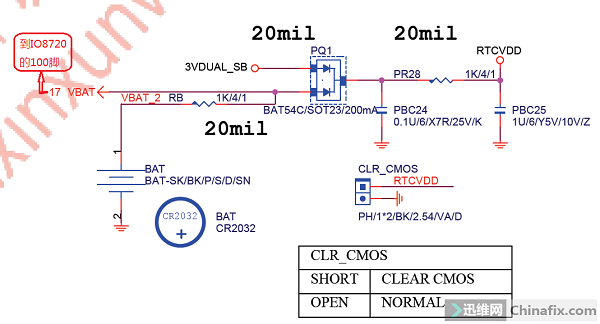

　　分析原理如图示：

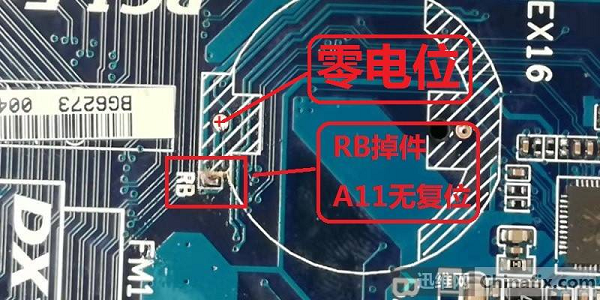

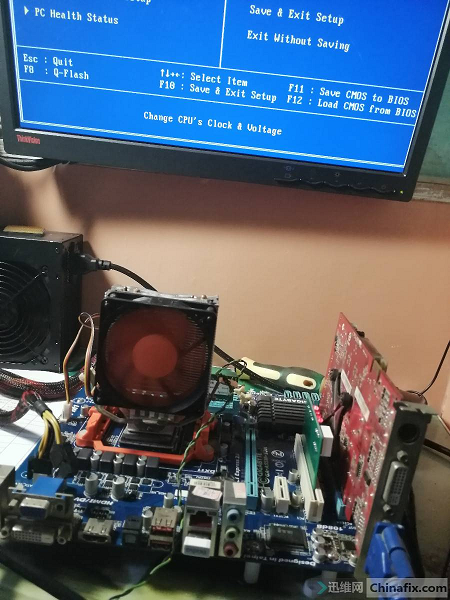

　　经测量电池座子+极处于断路状态，它应该是通过一个1K的电阻RB连接到PQ1,也就是VBAT连接到IO的第100脚。因为IO没有收到VBAT电压所以不跑码。果不其然RB电阻空焊掉件了，补焊一个1K电阻，焊好座子接好线，开机正常跑码点亮屏幕。
