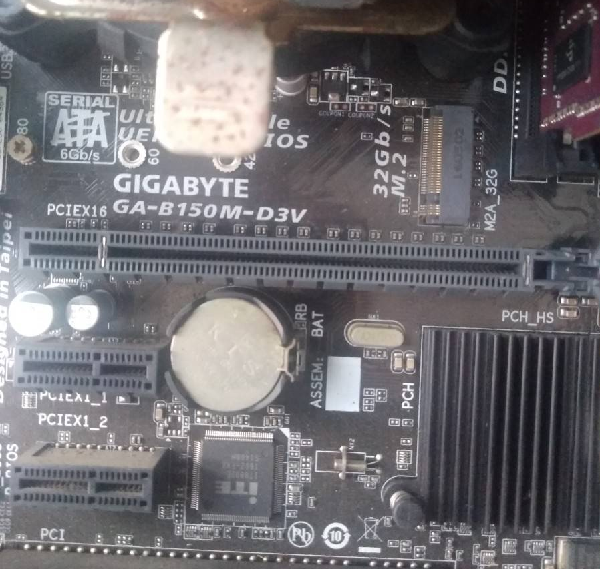

【主板型号】技嘉GA-B150M-D3V R1.0主板

【故障现象】主板不跑码掉电

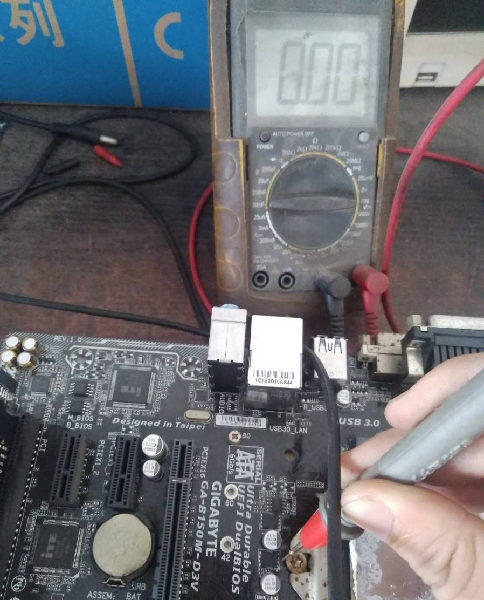

　　客户送修一主机，开不了机了。主板为技嘉GA-B150M-D3V，主板上电诊断卡跑码00，几秒后掉电。



【故障分析】掉电是技嘉最常见的故障，尤其是H61以后的主板，不是缺某路电压就是缺某路PG信号或者IO引脚电压检测异常。

【维修过程】

　　打开技嘉GA-B150M-D3Vr1.0图纸和点位。

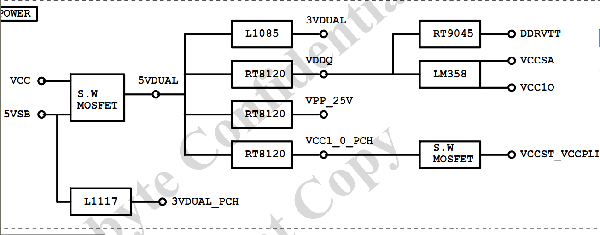

　　通过时序图会发现按下开关后有双5V产生4路供电分别是双3V，内存供电，VPP2.5V供电和1V桥供电，双3V供电暂且不管它，先从内存供电开始测。

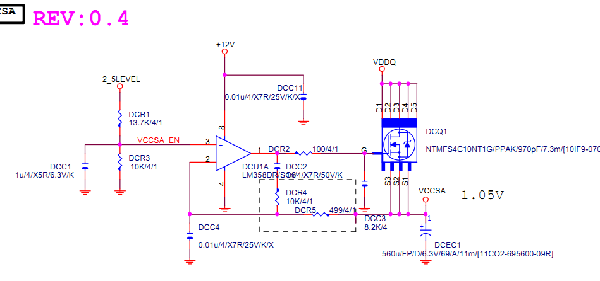

　　内存供电1.2V正常；桥供电1V正常；搜索VCCIO和VCCSA找到对应的电路，如图所示。





产生1.05V的VCCSA。

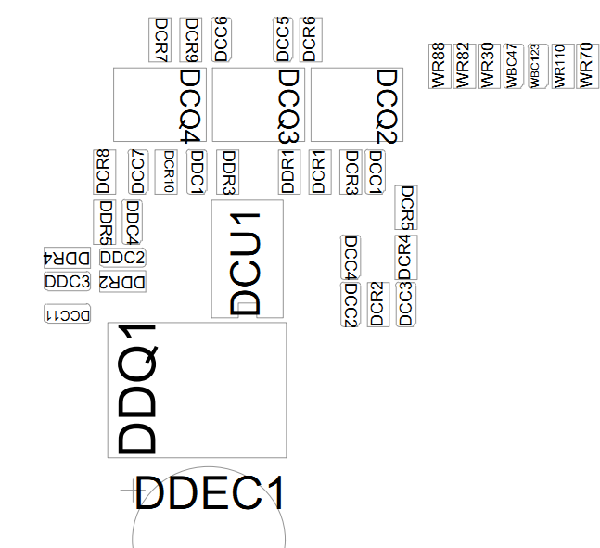

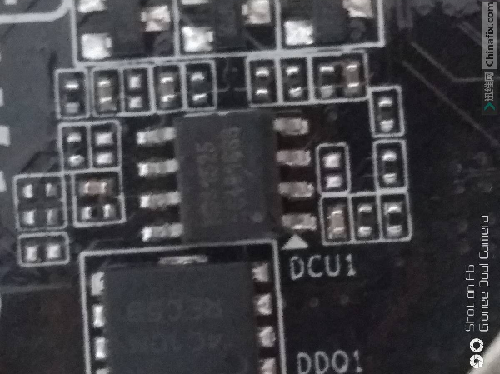

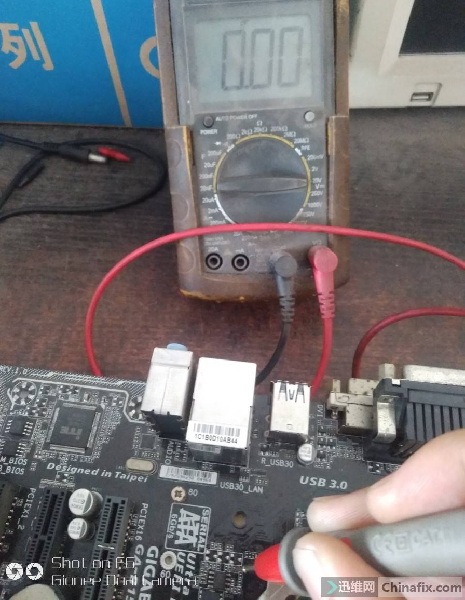

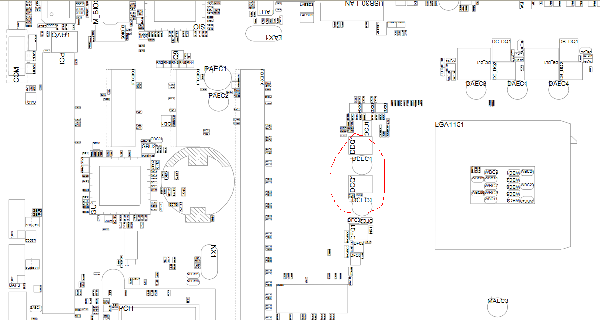

　　看点位图LM358DR所在的位置是DCU1，LM358DR1脚通过电阻为DCR2控制DCQ1的G极。测的DCQ1的G极位0.11V不正常。

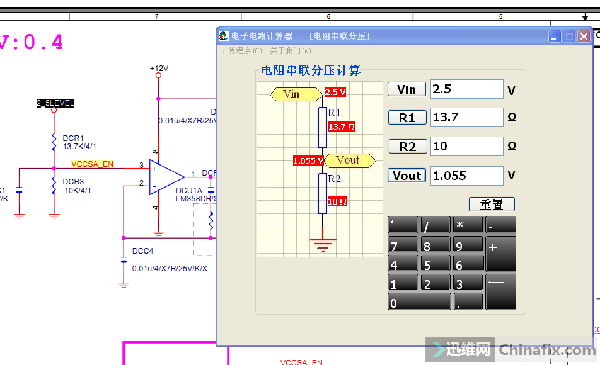

　　LM358DR3脚所连电阻电压为0V。3脚VCCSA_EN是由2_5LEVEL由DCR1和DCR3分压而来。DCR1的2_5LEVEL端电压2.51V正常，VCCSA_EN由2_5LEVEL经过DCR1和DCR3分压。如图所示：



　　测的LM358DR3脚阻值300多，并未被电容DCC1拉低。既然VCCIO_EN_1也是由2_5LEVEL经过电阻分压而来而且正常产生了电压，那么有可能是LM358DR本身坏掉引起的。

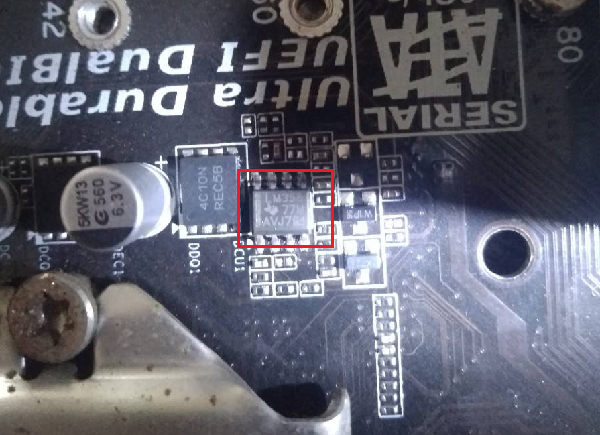

　　看芯片实物是模糊的标的KOS1525，但图纸上是LM358DR。在技嘉的一片料板上找到了个LM358。

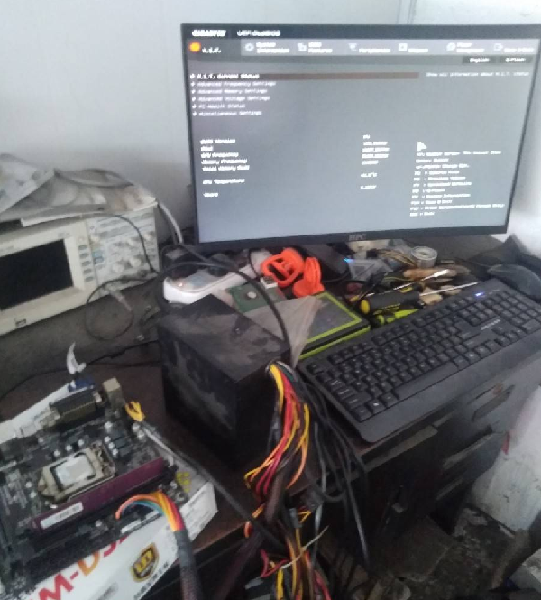

　　焊好的LM358，给主板通电，刚通电3秒就掉电了，过了几秒马上自动通电诊断卡刷刷的跑码，屏幕出现技嘉LOGO。故障排除，维修到此结束。
