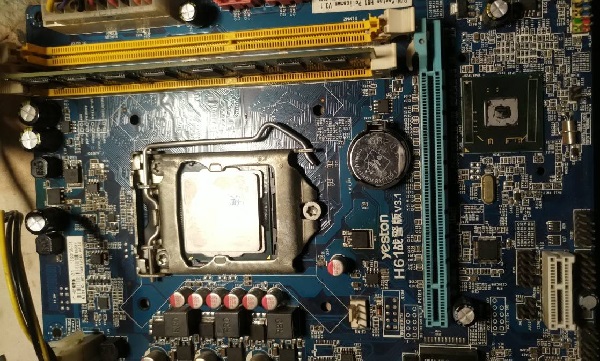

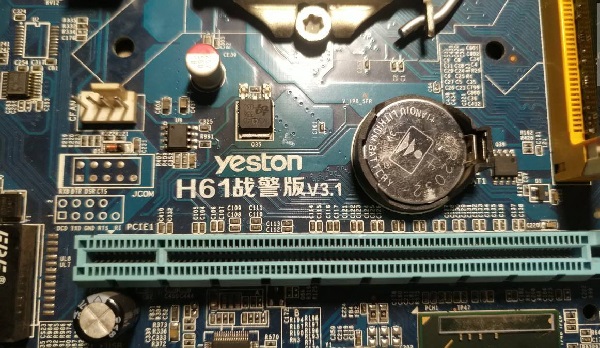

【主板型号】盈通H61战警版V3.1主板

【故障现象】

　　收了一块盈通H61战警版V3.1坏板，通电测试，无显示，小喇叭无反应。



　　测量各大电压。发现无CPU供电，内存供电偏低，只有0.56v。测量内存供电压对地压降，正常，没有短路。

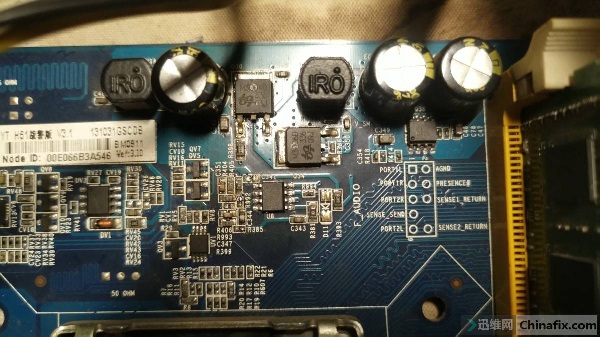

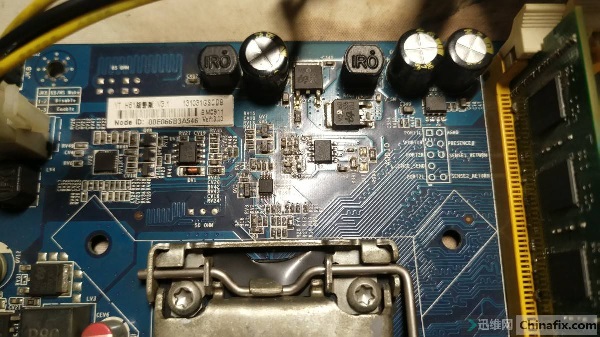

　　找到内存供电控制芯片，芯片为rt8120a，测量1脚、5脚12v左右，正常，7脚开启0.9v左右，正常，6脚0.25v不正常，2脚0.56v、4脚0v不正常，这两脚为pwm控制脚，均不正常。8脚输出0.56v不正常。6脚参考电阻，阻值正常，6脚电压偏低为8脚输出偏低导致。

　　所以，该控制芯片整体表现为有输入，无输出。因此，判定该芯片损坏。

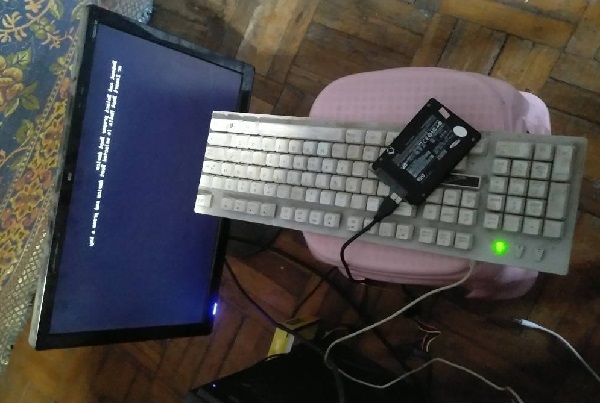

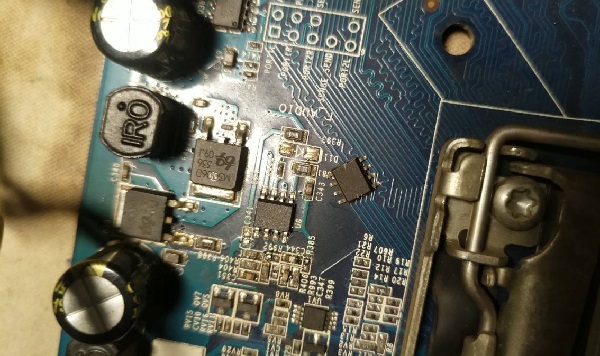

　　更换芯片，装上后，正常点亮。



总结：

　　维修过招中走了很多弯路，开始的时候，CPU没供电，先检查了CPU供电管理芯片的en，发现en是0v，然后为了找en的来源，跑线跑了很久。其实不必这样，应该根据时序来先解决内存供电。
