【主板型号】华硕M5A78L_LE主板

【故障现象】主板自动上电不亮机

【维修过程】

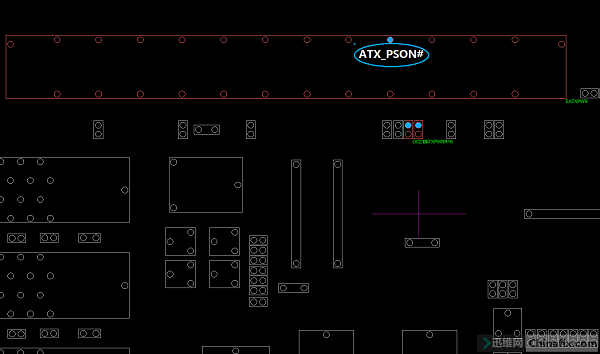

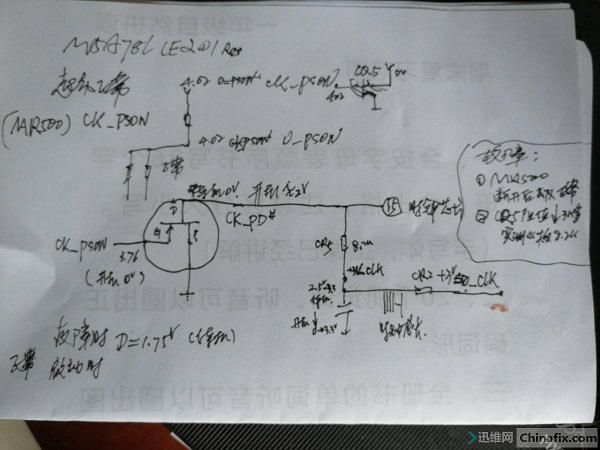

　　接上220V，根据现象测量绿线ATX_PSON#为低电平，呈开机状态，开关针脚为高电平正常。因为没有原理图，跑线很困难，幸亏在论坛上找到了点位图，对照点位图，参考同类型的板子，沿着ATX_PSON#跑线路，并画了一张草图：

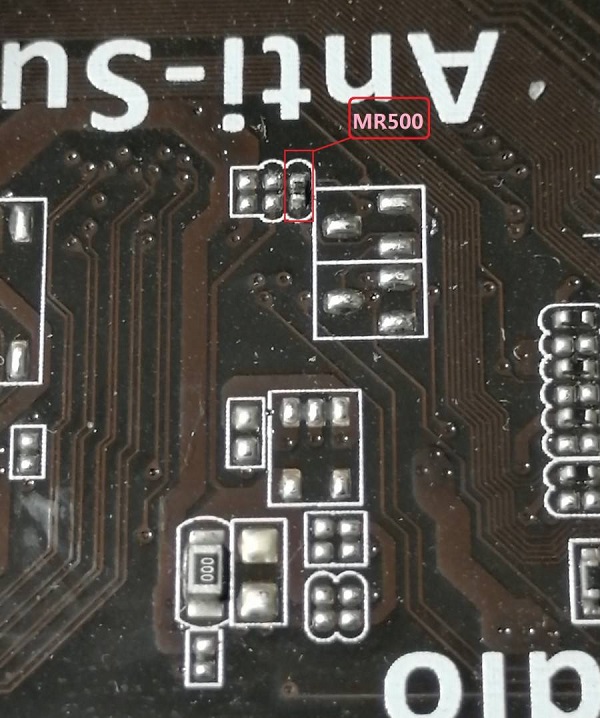

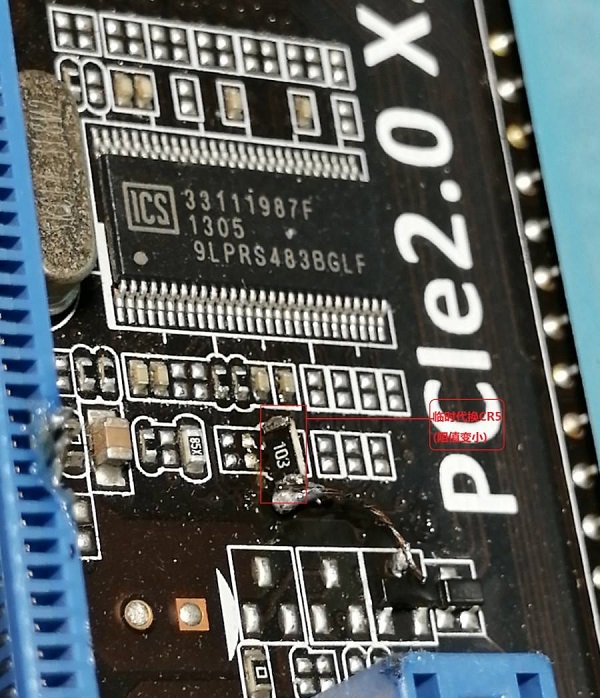

　　断开MR500，这时绿线恢复到正常的高电平，但是按开机键后没有复位不跑码，当用表笔轻轻点一下CR5连接时钟芯片的一端时复位灯闪动了几下，也就是没有CK_PSON信号，在线测量CR5阻值为3.2K，小于正常值（如果没记错是8.2K),由于没有现成的电阻就找了1个10K的电阻做了临时代换，再把MR500焊回去，接上220V市电测量ATX_PSON#为高电平，恢复了正常值。

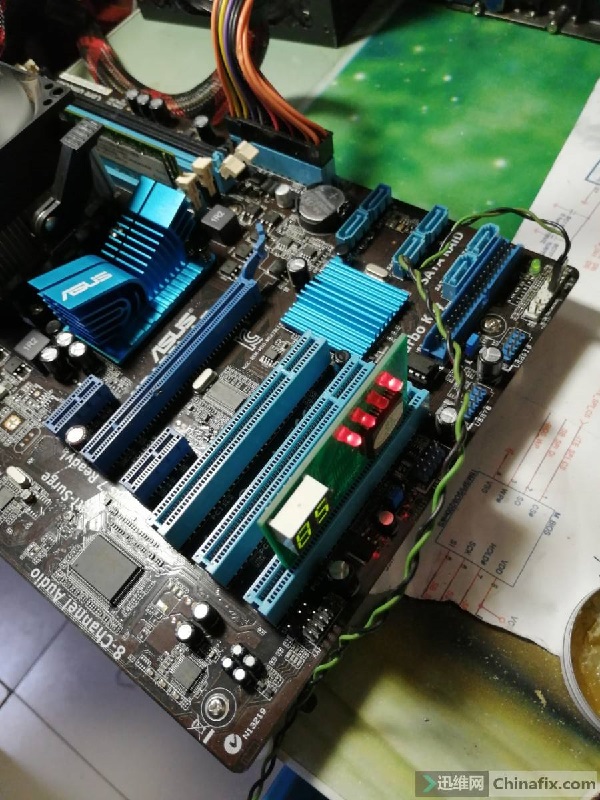

　　按开机键正常跑码亮机。
