【主板型号】技嘉GA-B85-D3V-A主板

【故障现象】触发立马掉电

【维修过程】

　　收到一片技嘉 GA-B85-D3V-A故障板，触发后立马掉电，可以再次触发，再秒掉电，拔掉CPU电源也一样，该板BIOS坏了也会造成开机掉电，先刷BIOS，故障依旧，排除BIOS问题。

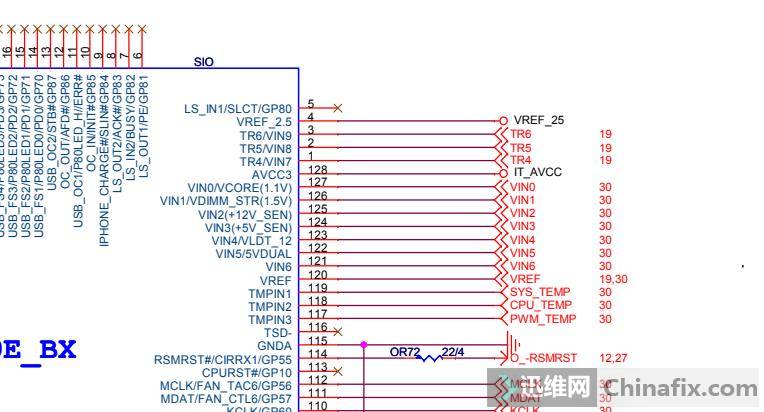

　　因时间太短不好测量数据，取下CPU，虽然触发后风扇转转停停，反复重启，但测量起来就方便许多了。首先怀疑IO电压检测脚，测量124脚2.04V，125脚2.02V，126脚2.01V，正常。在这里说明一下，127脚并不是2V，测量0.9V左右，正常时是1.05V，这个不是掉电原因。

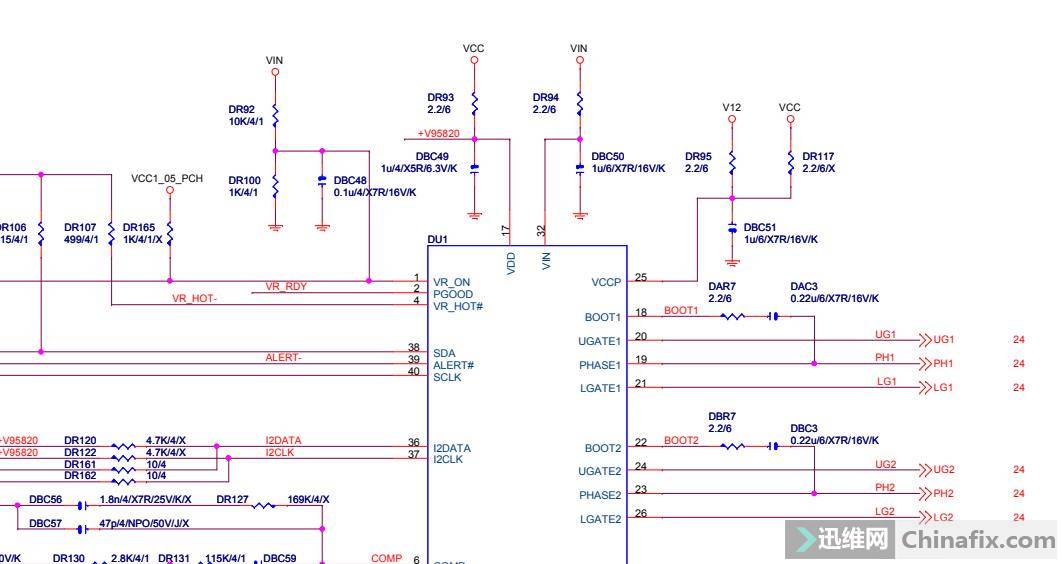

　　接下来检测DDR_1.5V正常，DDRVTT_1.5正常，VCC_1.5_PCH正常，VCC_1.05_PCH正常。CPU供电0.7V左右不正常，来到电源管理芯片，该芯片是95820，17脚供电5V正常，25脚12V正常，32脚12v正常。重点检测点是1脚及2脚，均会造成触发掉电的毛病，测量1脚VR_EN1.05v正常，2脚0V不正常，正常应该3.3V，重点应该放在这里。

　　从图纸上看，该脚没有任何外围元件，直接连IO芯片的84脚，测量之间没有断路。难道是电源管理芯片坏了？加焊，奇迹来了，再测量2脚3.3V来了，再测CPU供电1.7v，上CPU，内存，成功点亮。为保险起见，还是换个新的95820，故障排除，维修到此结束。
