维修时间：2014年06年 01

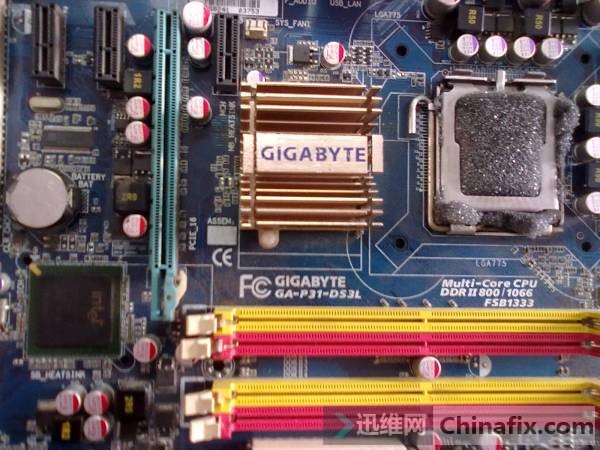

接到一块ga-p31-ds3l的主板，客户说是用不了ＵＳＢ接口，说完客户就走了，我拿起来一先打了下各组ＵＳＢ的对地都有５００欧，然后通电测量了都有电压，接上ＵＳＢ键盘能进ＢＩＯＳ设置，各个接口都可以用，然后插上Ｕ盘，用Ｕ盘引导，能引导，只是有时候不能进ＰＥ，有时候能进但会报错，然后就自动重起了，各个接口都试了，都能用，因为客户说能进系统，所以也没想什么觉得，ＵＳＢ接口没问题，就没进系统试，以上都是测的是后面的ＵＳＢ的，前面的没法测，就测了下对地和电压都有。测完后，跟客户说，没问题，客户就拿回去了，过了两天又拿来了，说还是ＵＳＢ用不了，当时我不在，因有事没在店里，放了一个星期后，拿回来就接上硬盘，就进ＰＥ，有时候报错，有时候正常，但检不到硬盘，有时候检到，做系统ＧＨＯＳＴ一部份后就出错了，没法我顺手又找了一个硬盘，接上还好上面有个win７的系统，还能进系统，结要，一进系统ＵＳＢ的鼠标的灯就熄了，试了所有结口都没电了，原来是这个，进系统前能用，进系统后就不能用了，想起前两天修到一片进ＰＥ和系统都报错的，有点和那个的故障相似，那片是加焊了北桥就好了，想了下如果找汪以图纸和点位就加焊北桥和南桥了，还好，找了下有图纸和点位图，打开图纸看了下

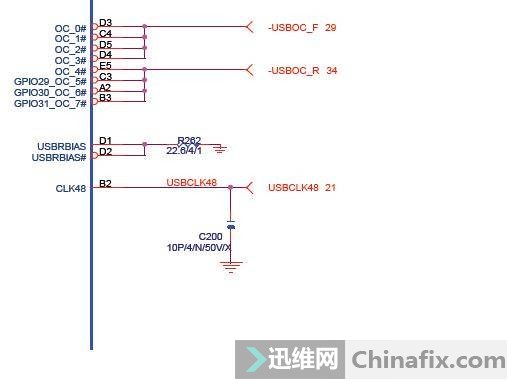

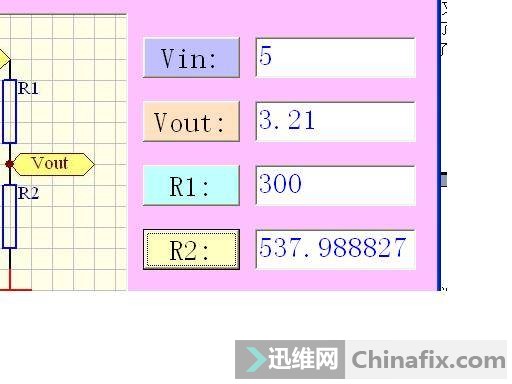

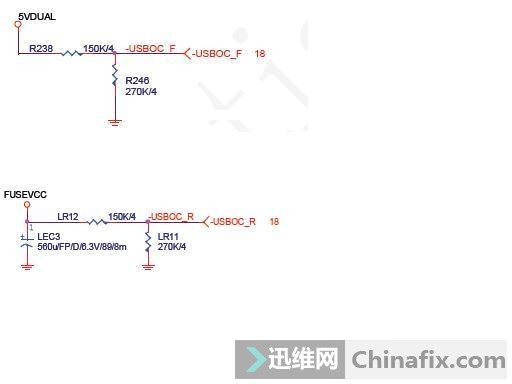

我就从ＵＳＢＯＣ_F和ＵＳＢ_R查起，这两个都是过流保护的，ＵＳＢＯＣ_F是前面板的，ＵＳＢ_R是后面的，我测了下ＵＳＢＯＣ_F分压后得到3.21V左右，然后测到USBOC_R时没电压，测ＬＲ１２无5Ｖ电压输入，ＬＥＣ３上有，断线了，这样的问题飞线就好了，我先暂时不动，再测下剩下的两个条件，测完后都正常，那就飞线吧，因为ＬＥＣ３和ＬＲ１２离的太近，又紧靠ＵＳＢ接口，电阻又小，把ＬＥＣ３取小后没飞上去，把电阻取下后发现接５Ｖ这一端的焊点腐蚀掉了，量了下阻怎么有300欧，这里就走误区了，以为是电阻坏了，我先把焊点周围刮开一小点，量了下，与５Ｖ相接，那只要焊的时候用锡连下电阻就好了，剩下的就是找电阻了，结果找了将近两个小时也没找到150K的在板上量有接近150K的取下来后，不是３００欧左右就是５３０欧左右，我也不想找了，就想，只要能分压出３.21Ｖ就行了，不一定要用图上标的电阻，我就把取下来的电阻算了下，刚好凑得3.21V左右

把ＬＲ１１取下，换上后，开机，进系统ＵＳＢ鼠标灯亮了，能正常使用，插上Ｕ盘，也能读写数据，用Ｕ盘引导进ＰＥ也正常了，维修到此结束，想了下，原来那个LR12那个电阻是正常的，只是自己太过于相信图纸了，最主要的是自己是新手，没多少维修经验，对于老手来说是很简单的问题。（文/迅维网）
