简单速修几块板 ——祝大家端午快乐
既然是速修,一些无关维修的暂时不赘述
案例一

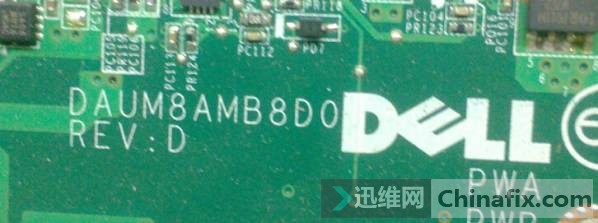

DELL N4010 系统下关机自动重启

进系统测试 机器一切正常,包括有线网卡、无线网卡都可以正常使用。关机电流到0.01后自动重启。
拆机,主板无明显损坏。
这个机器有线网卡在左上一块独立的板上,将排线去掉。机器正常。
初步锁定问题点,怀疑有限网卡WAKE信号不正常。查图纸,找到网卡版接口JP1

拆机,主板无明显损坏。
这个机器有线网卡在左上一块独立的板上,将排线去掉。机器正常。
初步锁定问题点,怀疑有限网卡WAKE信号不正常。查图纸,找到网卡版接口JP1

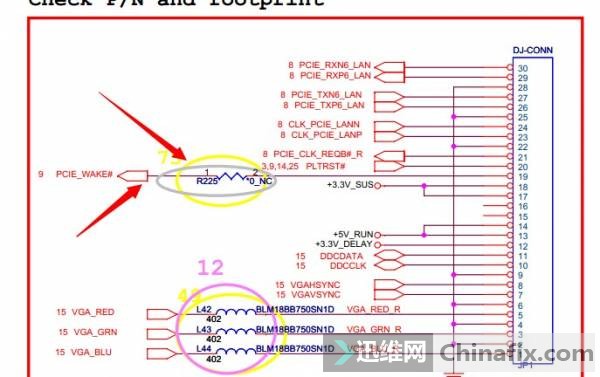

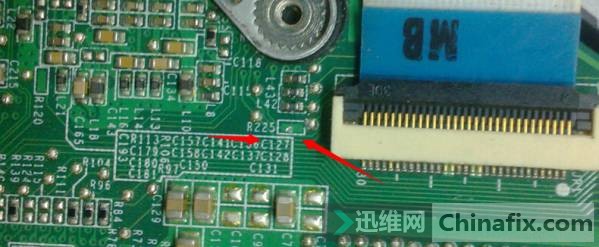

PCIE_WAKE# 用手术刀强制 断开R225的一端,即断开了网卡PCIE_WAKE#信号和PCH的通信。


之后测试一切正常。装机
案例二

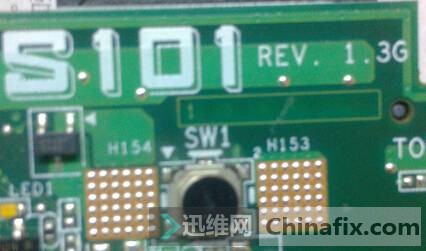

ASUS 101H

案例二
ASUS 101H

插适配器无待机,无电池(客户说电池早就扔了)
拆机检测物明显痕迹,测试不过隔离,主板无短路。
打开图纸找到保护隔离位置,看见PQ11

拆机检测物明显痕迹,测试不过隔离,主板无短路。
打开图纸找到保护隔离位置,看见PQ11

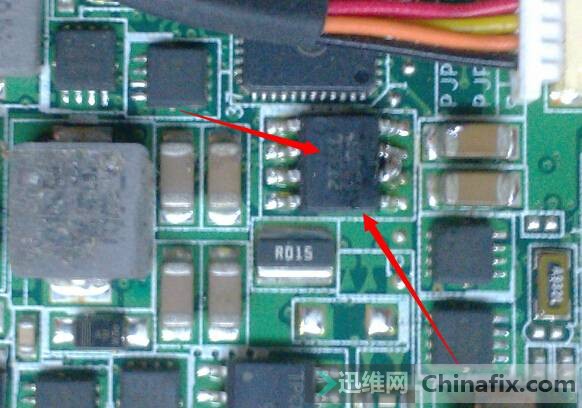

烙铁 焊连 67脚,通电测试一切正常
》》在ASUS的一些上网本中,保护隔离多采用类似图中PQ11的这个管子,先不说其他条件是否满足,

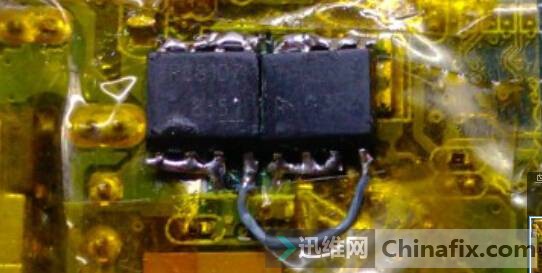

这种管子本身爱坏,换之少件,可以用2个单P管改 附图改法。

案列三
海尔T68上电到0.4左右掉电。
拆机,该机器没有图纸,仅有点图。点图就足以了。
首先说下该机器通病吧 是12V的这个驱动电压这里容易出问题引起掉电。

海尔T68上电到0.4左右掉电。

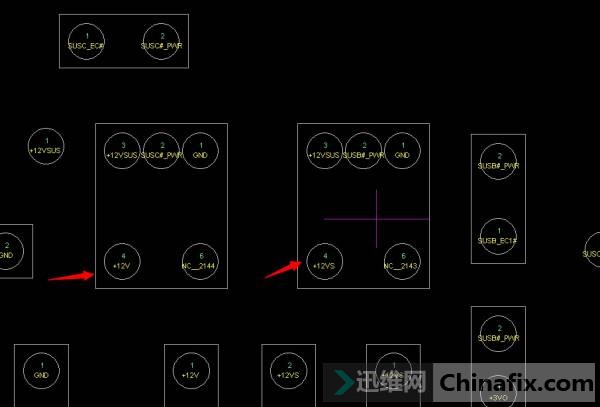

拆机,该机器没有图纸,仅有点图。点图就足以了。
首先说下该机器通病吧 是12V的这个驱动电压这里容易出问题引起掉电。

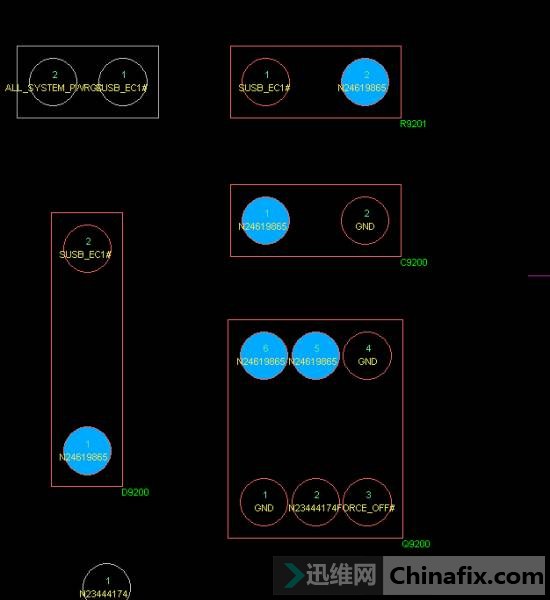

掉电? 找到控制FORCE_OFF产生的三级管的控制级,根据RC延时电路

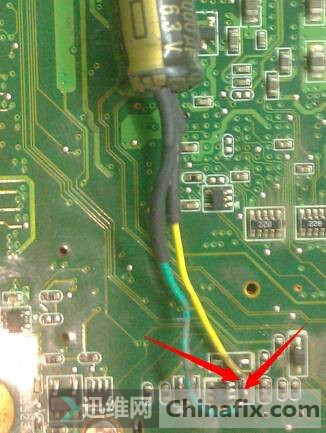

在电容C9200上加一个电容,之后开机不掉。


不掉电之后修有电压没有出来就简单了

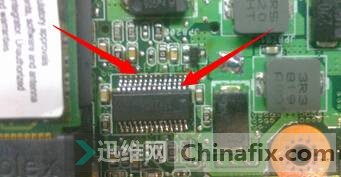

测试最终判断 U8200

测试最终判断 U8200

1.05V产生芯片工作异常引起,换之 测试OK
》》为什么那么加电容需要明白ASUS的FORCE_OFF的产生过程
》》为什么那么加电容需要明白ASUS的FORCE_OFF的产生过程

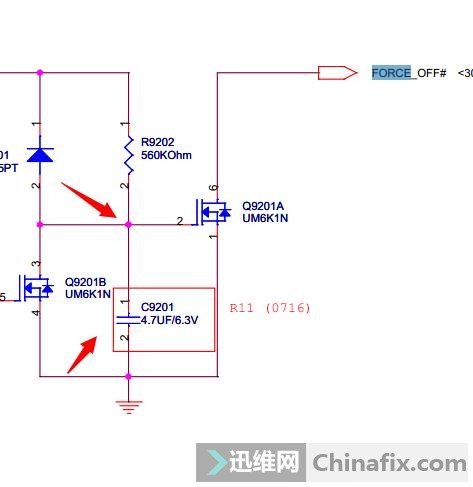

参考下图,

注意RC延时。
——–——————分———割———线——————————————


端午处处粽飘香
午时修板不停岗
快修还需多测试
乐在其中难思量
》》端午将至祝所有的老板日益赚钱,所有技术人员技术日益精湛,日益开心。:handshake
————迅维网版主天意wx
