【主板型号】技嘉GA-B150M-Power2-1

【故障现象】主板触发掉电

【维修过程】

　　这是一块客户换下的故障板，技嘉GA-B150M-Power2-1，主板腐蚀严重，通电触发掉电，外观看上去CPU附近有好几处腐蚀严重，刷几遍后补焊一遍还是一样。此板全网找不到点位图和电路图，只能根据以往的维修经验来修了。

　　找到一块相同型号的二手主板，一对一比对补零件，补完还是掉电。


技嘉GA-B150M-Power2-1主板触发掉电维修 图1



技嘉GA-B150M-Power2-1主板触发掉电维修 图2

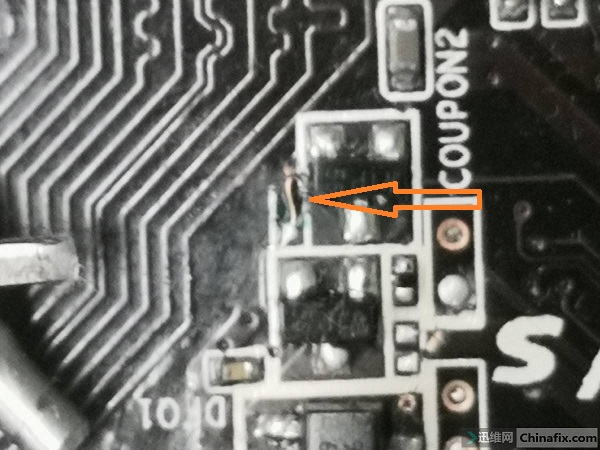

　　测内存供电正常，桥供电和PCI-E B10待机电压也正常，发现CPU附近供电DFQ1 不正常，此处应该有5V供电，找到5V供电由旁边一个电阻出来，测两端无电压，用镊子扣一下就掉。


技嘉GA-B150M-Power2-1主板触发掉电维修 图3


技嘉GA-B150M-Power2-1主板触发掉电维修 图4

　　深挖看到铜片一量还是无5Ｖ，原来挖的太深了进了下一层板。只能往周围再挖挖看，看到第一层板再量有5Ｖ了，补线得了，绿油固化。

技嘉GA-B150M-Power2-1主板触发掉电维修 图5


　　通电能触发不掉线了，但是还是报警，不显示，测得CPU供电才0.85，觉得偏低，在好的板测有1.1V。以为CPU供电问题，查了一通不是，原来这板如果不上内存CPU供电也就是 0.85V，能顺利跑过内存才会上拉到1.1V，说明此板是卡内存报警。

　　各大供电正常也只能是BIOS程序了，重刷BIOS，上电正常亮机，故障排除，此板修复。

技嘉GA-B150M-Power2-1主板触发掉电维修 图6
