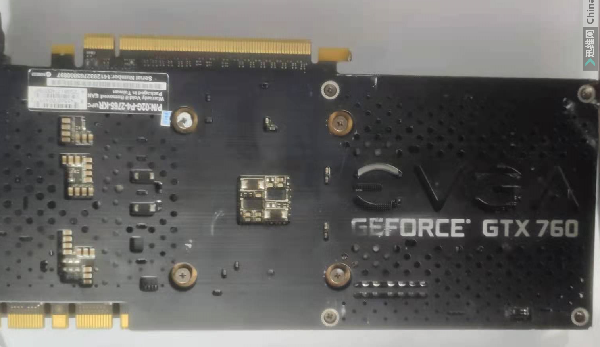

【显卡型号】GTX 760显卡

【故障现象】显卡开机花屏

【维修过程】



　　先查以上的几个关键电压，数据线是32 对。64 条。打值基本上一边的二极值差不多，就可以视为正常。显卡上电压有核心电压，显存电压,vrefc,3.3 5v，12v ，等AMD 的电压会多一点。反正这些电压有图纸，有点位就好办。

　　某鱼上的买的GTX 760显卡开机花屏，卖家测量显存图片。



　　于是我就搬了3 个显存，第一次如图。



　　D通道还是报错。并且几乎全部报错的。仔细观察发现就是vrefc电阻到显压供电居然断线了。于是补线。



　　然后再测试。



　　结果D0 ，还是报错，报错还增加了。因为是拆机的，于是又换了两颗，还是一个样。于是加焊核心。然后再测试。



　　已经不花屏了。测试了一下3D ，以及其它的都正常。
