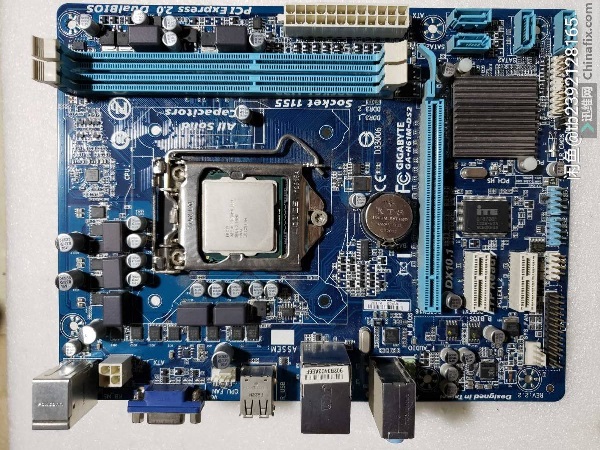

【主板型号】技嘉H61M主板

【故障现象】主板不启动不开机

【维修过程】

　　收到一技嘉H61M主板，客户描电脑不启动。连接好主板、内存、电源、显示器、鼠标、键盘、CPU散热，为了辨别故障位置，安装一个蜂鸣器，短接开机键，没任何动静，风扇也不转。

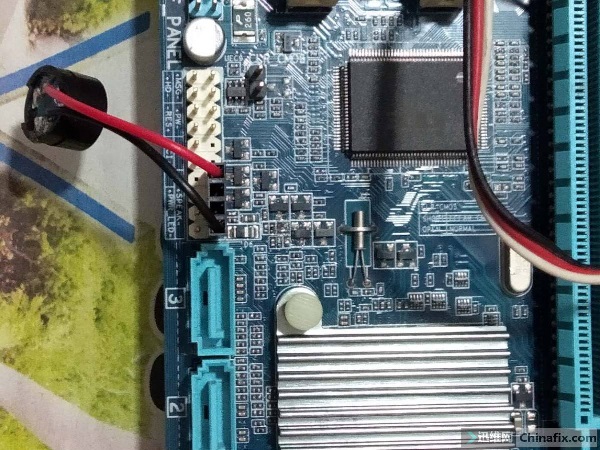

蜂鸣器

　　拿出万用表，测量ATX电源插座9脚、16脚。9脚5VSB=5.01V(正常)16脚PSON=5V（也十分正常），分别测量对地电阻不为零，不短路。



继续往下测：找到1117稳压模块，看看是否有3.3v输出。测量1脚2.26V，3脚5V，2脚3.41V(也算正常)

　　测量主板开机插座PANEL上的各针电压，开机待机电压也正常，居然Reset电压也正常。测量主板开机Panel各个针脚的电压，看看Power_on是不是有3.3V电。同时顺便把Reset复位电压、CMOS放电电压测了。结果各电压均正常范围内。





　　迅维网论坛搜索，各路大神的教诲：晶振不启动很常见。于是测一下，电压有，还很正常，排除晶振问题。





　　下一步检测触发电压。先查电路图，找到IO芯片，测各供电电压是否正常？

　　找到IO的103脚，按住万用表表笔，同时用镊子短接Panel的PW+/Pw-。观察万用表的变化，发现存在3.4v–0V–3.4V的变化，触发电压进入IO 。再测量106脚，同样有3.4v–0V–3.4V的变化，IO向南桥发送触发信号。触发电平信号都正常。



　　触发电压顺利进入IO ，并且经过IO处理，顺利输出。从大概率事件上看，IO芯片应该是没有问题了。难道是南桥出了问题。

　　既然IO部分信号正常，顺着触发信号继续向下查找。IO的103脚-PWRBTSW输出后经3VDUAL_PCH和R140上拉后，直奔南桥。南桥接受到触发信号后，如果检测正常，就给IO 一个“同意上电信号”，图中就是SLP_S3。
　　拿万用表测试IO的102脚，发现了问题，当用镊子触发时，这里没有产生高电压。所以IO 没有接受到上电信号，就没有开启电源。

　　难道真的是南桥坏掉了，不能产生SLP_S3的高电平？查查这条信号的通道。于是查找南桥为何没有slp-s3电压。最终找到南桥周边一块区域。

　　上图中测Q34的3脚PCH_DPWROK没有电压，该电压表示南桥深度休眠电压正常信号，此处无电压，提醒南桥电压不正常，所以南桥就不给IO电源上电的允许了。难道Q34坏了？

　　万用表测晶体管档，分别测试1、2、3脚的电阻情况，没有短路，也没有开路，不放心，找到其他型号的测量对比，差不多。

　　查看电路图输出端3脚链接一个电容C93，最大可能就是两种：

1、电容漏电到地（测量过程没有发现3脚对地电阻为0）.
2、上拉电阻R348开路。

　　没有什么好办法了，那就先把这两个件拆了换换试试。打开烙铁、松香、镊子、先拆下电容试试情况…….（拆过的板子照片如下图）

　　拆了C93电容后，不着急拆R348，先试试机。重新安装好各路电源、内存、配件、一定要有蜂鸣器!（因为该板子没有PcI槽，无法安装跑码器）

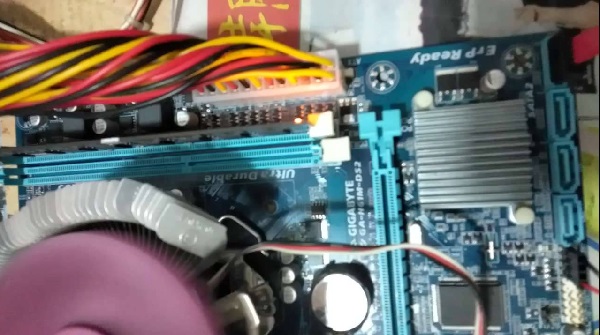

　　拿住镊子，短接一下PSW+，CPU风扇开转，一声“滴”！伴随着这一声滴，主板启动了，自检通过了。接屏测试，功能一切正常，故障排除，维修到此结束。
