GA-M68M-S2P不触发维修一例
主板型号:GA-M68M-S2P
故障现象:不触发,无3VSB
故障分析:此板电压时序是触发后ATXTVSB转成5VSB,5VSB再转成3VSB
先查5VSB部分,5VSB由KQ1这个P沟道MOS管产生
实测3脚ATX5VSB为5V,1脚有5V,4脚无输出
故障分析:此板电压时序是触发后ATXTVSB转成5VSB,5VSB再转成3VSB
先查5VSB部分,5VSB由KQ1这个P沟道MOS管产生
实测3脚ATX5VSB为5V,1脚有5V,4脚无输出
P沟道的MOS管导通条件是G极小于S极4.5V时DS极导通
现在G极是5V,DS极肯定不导通咯

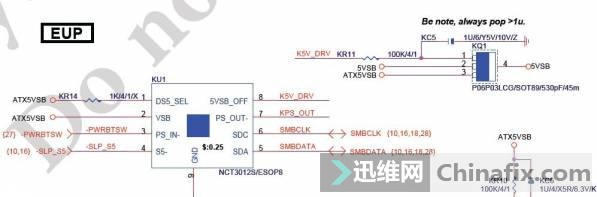

KQ1的G极受控于KU1 NTC3012S的8脚,
NTC3012S是个EUP芯片,工作流程是
1、ATX5VSB供到2脚做工作电压
2、触发开关,NCT3102的3脚收到一个高低高跳变
3、8脚5VSB_OFF变成低电平,ATX5VSB转成5VSB,5VSB转成3VSB,7脚PS_OUT发出一个高低高电平信号给IO的106脚
实测触发开关后8脚5VSB_OFF信号、及7脚PS_OUT信号都不能跳变,明显是坏了
找不到料,小施手术做了个简化
现在G极是5V,DS极肯定不导通咯
KQ1的G极受控于KU1 NTC3012S的8脚,
NTC3012S是个EUP芯片,工作流程是
1、ATX5VSB供到2脚做工作电压
2、触发开关,NCT3102的3脚收到一个高低高跳变
3、8脚5VSB_OFF变成低电平,ATX5VSB转成5VSB,5VSB转成3VSB,7脚PS_OUT发出一个高低高电平信号给IO的106脚
实测触发开关后8脚5VSB_OFF信号、及7脚PS_OUT信号都不能跳变,明显是坏了
找不到料,小施手术做了个简化

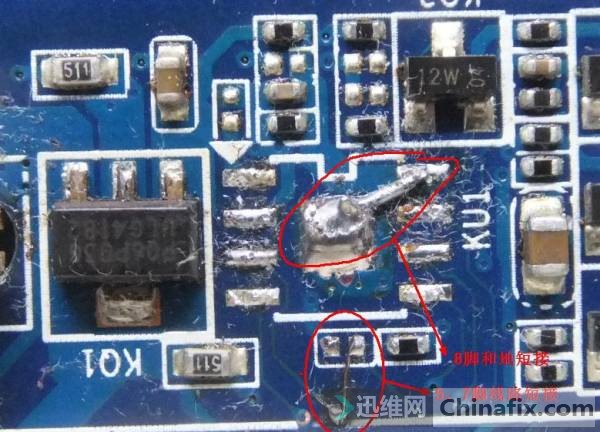

将NCT3102S的8脚短接到地上,作用是让后面的KQ1的G极为0V,使KQ1导通
再将3、7脚短接起来,省去了开关到IO之间NCT3102的转换
再将3、7脚短接起来,省去了开关到IO之间NCT3102的转换
再触发电压出来,跑码亮机
结论:EUP芯片坏,造成无待机不触发
关于NCT3102S芯片分析只是个人观点
