【主板型号】华硕B85-PRO GAMER V1.01


【故障现象】ME1.05V待机电压过高，烧坏南桥，更换南桥后，第一个显卡插槽不能用，显卡风扇不转


【维修过程】

　　拆除RT8065ZQW ME待机芯片， 改ME1.05V到桥供电  1.05ME_PGOOD改到IO发出的 O_PWROK信号上（以上2个信号根据点位图动0欧姆电阻就可以了） 。

　　上BGA轻松干掉坏南桥，换上好的南桥，刷个新BIOS，上电轻松点亮。但是插上独显，上电，显卡风扇不转，主板正常跑码，测试集显和第二PEIE插槽都正常，测量第一插槽 12V有正常，3.3有正常，时钟 3.86V有正常，复位3.3V有正常 ，系统总线3.3v有正常，感觉都正常，显卡风扇都不转，有时上电会转一下就不转了，打PEIE到CPU对地阻值，全部都一样正常的没有问题。


　　拿出示波器，测量时钟信号发现问题，有电压波形不对，这个信号是南桥直接给的，既然这个时钟不正常，能不能借其它插槽的时钟过来用，有了想法立即实施 。

　　先测量其它插槽的时钟，万用表测量0.4，比第一个插槽高一点点，示波器都一个一个测，波形都正常。跑第一个PCIE插槽时钟线路，主板的背面找到对应的2条线，用小刀割断。

华硕B85-PRO主板换桥后显卡风扇不转维修 图1


　　跑线过程中发现 2个时钟信号竟然是相同的。找了2根线，把2个插槽的时钟用线焊上。

华硕B85-PRO主板换桥后显卡风扇不转维修 图2

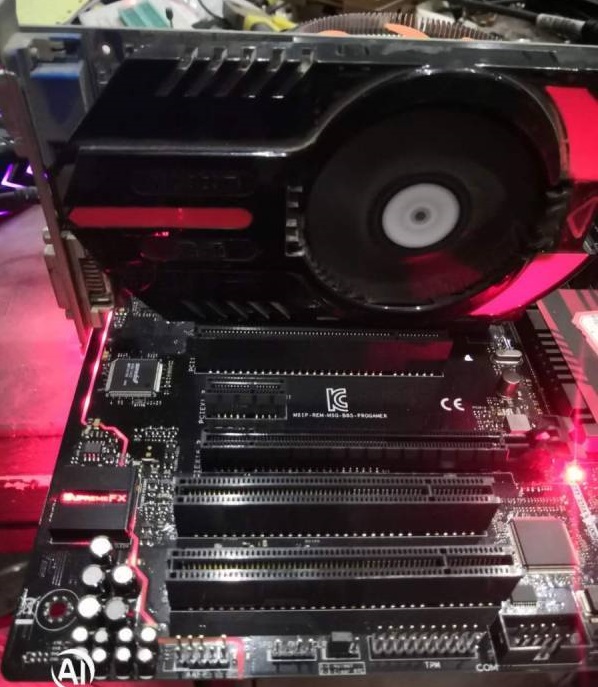

　　插上显卡，接上显示器，风扇转了。

华硕B85-PRO主板换桥后显卡风扇不转维修 图3

　　久违的华硕BIOS界面出来了，到此维修结束 。

华硕B85-PRO主板换桥后显卡风扇不转维修 图4
