版号：技嘉主板GA-H61M-S2P  REV:2.0



　　故障：反复重启，复位不跑码。



　　技嘉主板GA-H61M-S2P故障分析：反复重启分为两种情况



　　1、一种是缺少供电导致反复重启，这种情况最常见，反复重启的时候，复位灯是亮的，没复位。（很多H61上不了检测卡）



　　2、另一种是复位了，但是不能正常工作。



　　这次维修的技嘉GA-H61M-S2P就是检测卡复位了（基本供电正常），还反复重启。（此技嘉主板有PCI插槽）



　　技嘉主板GA-H61M-S2P整图 （外观检查无碍）

技嘉主板GA-H61M-S2P 图1



　　技嘉主板GA-H61M-S2P故障维修方法/步骤：



　　拿到技嘉主板后，把板子上测试台，测试结果反复重启复位不跑码。



　　1、H61的上电时序：



　　待机——触发——内存供电（DDR1.5V)——桥供电（PCH_1.05V)——锁相环供电（PLL_1.8V)——总线供电（VTT_1.05V）——系统代理供电(VCCSA_0.9V)——CPU供电（VCORE_1V左右）上面电压所测都正常。



　　2、再点多几个电压



　　PCIE A13 A14 0.38V 正常；PCI B16 1.68V正常；这边的时钟也正常。



　　PCIE A11 3.3V；PCI A15 3.3V  两个复位也正常。



　　内存：SMBDATA 3.3V；SMBCLK 3.3V；SPD3.3V；DDR_VTT0.77V；168脚 RST1.5V ；内存条件都正常。



　　拆掉小8脚也一样，COM拆掉无果。



　　技嘉主板复位了，怀疑是BIOS的问题，但刷了BIOS后故障还是一样。



　　3、查看技嘉主板GA-H61M-S2P图纸：



　　H61：供电正常后，CPU管理芯片ISL95836 的VR_RDY会发出高电平转换成SYS_PWROK送到南桥，告诉南桥CPU供电好。同时IO延迟发出PWROK 送到南桥，告诉南桥主板供电好。南桥自身供电、时钟正常后，收到SYS_PWROK和PWROK后才会发出平台复位。这是大方向的维修时序。

所测到了这里都正常。南桥也发出了-PCIRST PCI复位了。



　　其实PCI复位出来后，PCI检测卡的复位灯就会复位了。但不能代表全板复位了。



　　4、继续追查，南桥也发出了平台复位-PFMRST复位IO,IO IT8728第65脚发出-PFMRST1 复位CPU。测Q34 0.6V 不正常，故障终于找到了。



　　技嘉主板GA-H61M-S2P故障现象视频，注意：反复重启，电压时有时无，有的时候是0.6V左右。



　　技嘉主板GA-H61M-S2P故障现象视频



　　Q34 电压最高只能上到0.68V是不正常的，正常电源应该是1.1V。


技嘉主板GA-H61M-S2P 图2



　　IO发出的-PFMRST1将Q33的C极拉低，同时也就拉低了Q34的B极控制级，Q34 B极无电压，那么就不能拉低CPURST。



　　而CPURST是由VCC3.3V经过R215和R216降压得到1.1V，实测CPURST变成0.6V，电压肯定不正常。

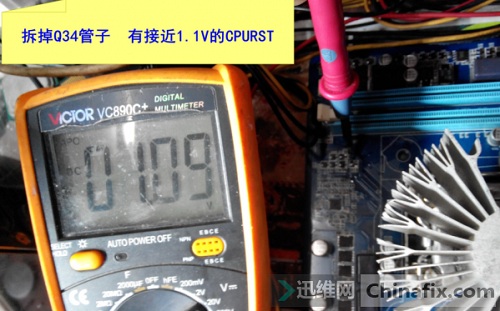

　　一是两个电阻阻值不正常导致电压过低，二是三极管Q34拉低或者隔壁的小电容的缘故。技嘉主板GA-H61M-S2P板子很新没有明显腐蚀现象，那么技嘉H61的G28 W1P的管子(KIP)坏了的可能性最大。拆掉Q34后，CPURST的电压正常了。

技嘉主板GA-H61M-S2P 图3



　　5、但还是反复重启，复位不跑码。怀疑是BIOS的问题，于是拆下BIOS，当把BIOS芯片放进编程器槽里的时候，突然想起其实当CPURST复位后CPU就会开始读BIOS，然后再出集显，如果不把Q34补回来，时序都会乱的。于是把BIOS焊接好，换了一个新的W1P的三极管，开机，故障解除了。

技嘉主板GA-H61M-S2P 图4

技嘉主板GA-H61M-S2P 图5



　　技嘉主板GA-H61M-S2P-B3图纸（密码：rmadept）



　　http://pan.baidu.com/s/1pKi5899



总结：



　　通过以上技嘉主板GA-H61M-S2P复位不跑码，反复重启故障的维修方法的介绍，在检测故障时我们一定要注意，要按照顺序认真仔细检查，以避免造成其他硬件的损坏。





　　本文作者：迅维ID:青杏煮酒
