【主板版号】联想IB360MH V1.1

【故障现象】不触发不上电，开不了机



【维修过程】

　　收到一联想IB360MH主板，客户描述开不了机，这是块新的主板，没图没BIOS没点位。

　　大概测量，待机的12V、 3V、5V、32.768、RTC3.3、开关3.3和IOIT8629E的69有跳变，绿线12V不能拉低，强制短接没有用风扇不转。

　　第一次搞这么新的板，感觉有点像笔记本的板子一样还有待机3V5V。没有图纸和点位，在论坛里有1.0的BIOS，刷了无效，排除BIOS。

　　看着实物和IB250M差不多，论坛有这个图纸和点位作参考。好多不触发的例子，说新板要查桥的1V0电压，我的按了开关也没有，那就从这儿开始吧。

　　这是参考图，实物和这个有些不同，拿点位对照。



　　下面有实物



　　手绘电路图。

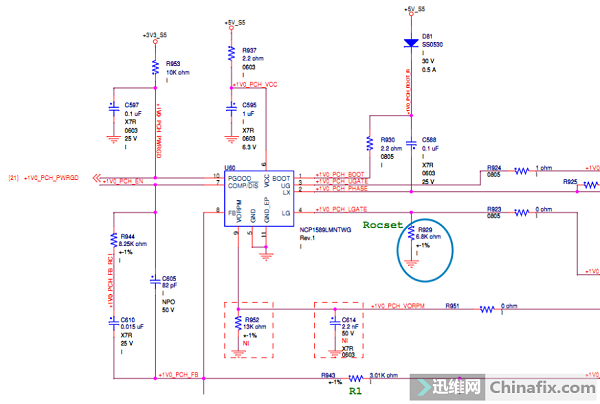

　　大概看了下在B360里面U49是给桥供电的芯片，虽然实物和图纸的芯片不一样，但功能应该一样的。

　　测得U49的7pinEN为0V 10pin也为0V，受控于Q87和Q84（实物为Q104和Q100）G极由+3.3V_DSW通过R938（实际R1015）上拉导通。又受控于Q88（实际是Q103）有两路控制一个是5V3V_S5_PG另一个就是SLP_SUS#图上没有用5V3V_S5_PG。那就查上面的SLP_SUS#，实测R1002为0V 断开后测量也是0V，测对地不短路。先看都去哪了。







　　这里实测是3.3V。

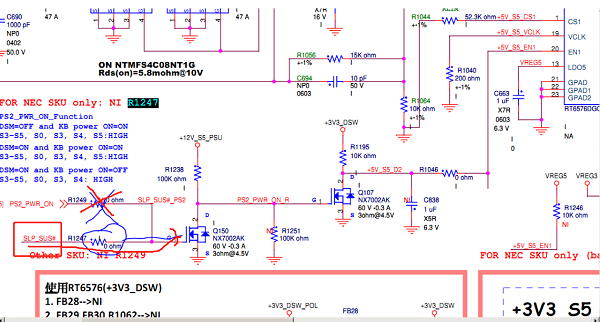

　　这里也是高和那个R1247是通的。







　　这个是参考，理论上这些应该和R1002的一端通的才对，大家都是SLP_SUS#，没法了可能就是中间断了，直接从R1247的那个位置拉个线过来，上电按开关可以了亮机。

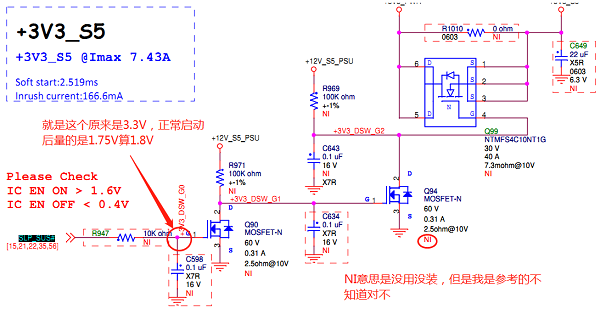

　　后来实测SLP_SUS#是个1.75V也就算1.8V，最终总结，故障就是这个R1247这边的SLP_SUS#断线造成的。
