关于硬盘启停区、定位0磁道、固件区、数据区的简单介绍

硬盘盘片可分为4部分，即“启停区”、“定位0磁道”、“固件区”、“数据区”，如下图所示：

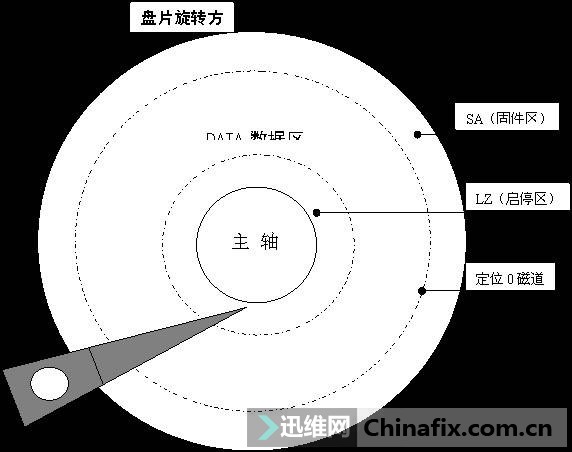

图1盘片的四大区域

盘片中间靠近主轴电机的地方叫做“启停区”（Lzone：landing Zone），硬盘不加电时磁头停留在此区域，因为这块区域没有任何数据，适合磁头的起落。
不过有的硬盘在设计时，磁头的启停区并不在主轴电机周围，而是在盘片外部。IBM硬盘就用过这种设计，目前，许多笔记本硬盘、高转速的台式机硬盘也采用这种技术。

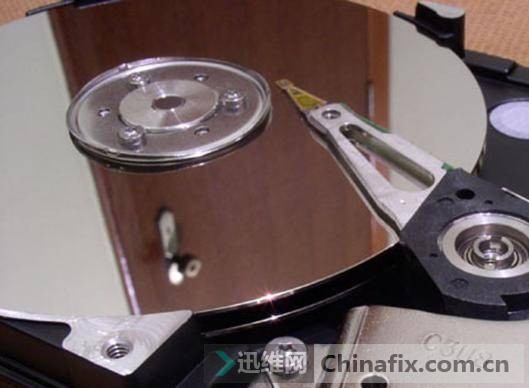

启停区位于盘片上

图2 启停区位于盘片上

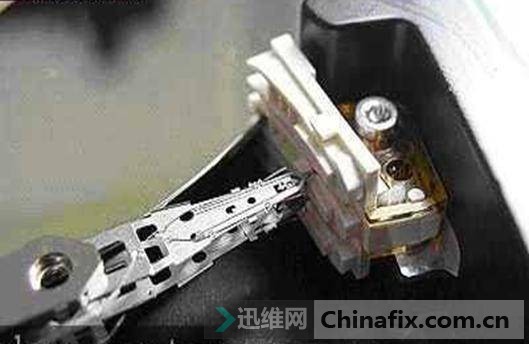

启停区位于盘片外部

图3启停区位于盘片外部

定位0磁道是硬盘初始化时磁头用来定位的磁道，它把盘片分为正磁道和负磁道两部分。定位0磁道上记录的地址信息，它是磁头寻道的起点和终点，每次磁头寻道都从定位0磁道出发，寻道结束后回到定位0磁道。老式硬盘用0磁道传感器方式初始化寻道范围。
固件区（SA：service area）相当于硬盘的操作系统，位于盘片的最外层，也叫负磁道，所以说它一般位于盘片的负磁道内。固件区内保存着硬盘最底层的基本控制程序和基本参数。主要包括缺陷列表、检验算法公式和内部操作指令等。
数据区（Data）位于盘片的正磁道内，涂抹磁介质用来记录数据。

现在的笔记本硬盘，大容量的3.5寸硬盘，启停区都在位于盘片外部的启落架上。特别是WD的蓝盘，经常出现卡磁头的故障，其实就是断电后硬盘磁头没有回到启落架上，而是停在盘片上，与盘片粘在一起。这种故障，一般来讲，在开盘后，手动装磁头调整到启落架上即可，然后就可以直接提取数据了。
