机器型号：海信LED32H1600Y

主板板号：RSAG7.820.6688/RO0M，为海思Hi3751V600方案，四片DDR。

故障现象：液晶电视不开机

维修过程：


　　接修一台海信LED32H1600Y，用户反应不开机。拿到机器，首先通电试机确实不开机，指示灯红灯亮，拆开后盖目测没有烧焦的痕迹。



　　用万用表测试各组电压的回路压降正常，再测试各组电压除1组1.1V电压在0.87~1.1V跳变外，其余电压正常，接上RT809H编程器看打印信息如图：



海信LED32H1600Y液晶电视不开机维修 图1



　　这个打印信息是没有找到EMMC，由于没有同型号的，更换为5D1L并写入备份装回，开机故障现象还是一样，打印信息不变。

　　已然排除了软件问题，检查主芯片到emmc之间的器件未见明显异常，于是对Hi3751 芯片进行补焊，接上RT809H打印信息显示为：



System  startup

Swd0000030

 ERR0000FFF7

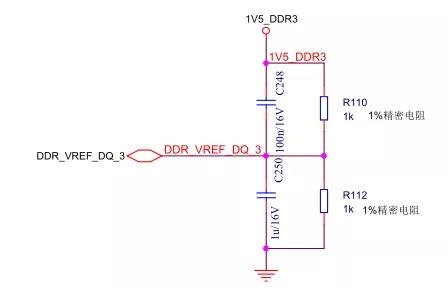

　　根据提示判断为DDR通讯问题，根据计算初步锁定为第四片异常，对其外围的通讯排阻进行检测，没有发现明显异常。于是拆下DDR对板卡上的点位进行回路压降测试，DQ0~15、 A0~15基本在正常范围，当测到基准电压VREFDQ【DDR_VREF_DQ_3】时发现回路压降在4百多到7百多跳动，附上电路图：



海信LED32H1600Y液晶电视不开机维修 图2

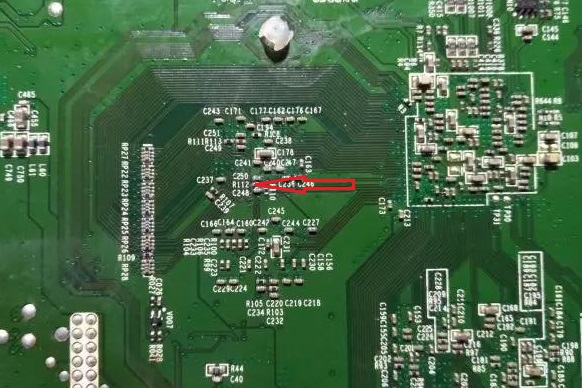

　　测VREFCA【DDR_VREF_CA_3】时回路压降稳定在441，于是对VREFDQ的上拉电阻R110(1KΩ)测试正常，再测R112（1KΩ）时电阻很不稳定在10K—100K之间变动，更换1KΩ电阻如图：



海信LED32H1600Y液晶电视不开机维修 图3

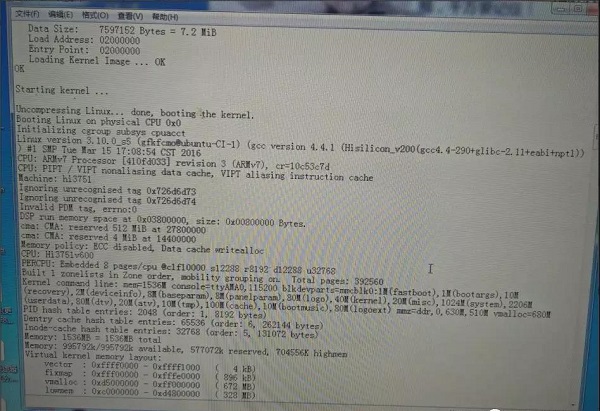

　　装上DDR，接上RT809H编程器，开机打印信息终于欢快的跑了起来，看到了starting kernel—–

海信LED32H1600Y液晶电视不开机维修 图4



　　接上屏，熟悉的画面出现，机器修复。



　　基准电压分压电阻变质，DDR在路的情况下，有时比较特殊，测试电压正常并不能排除它，需要拆下DDR单独测量外围。
