DELL电脑开不开机，液晶显示器不通电的维修过程

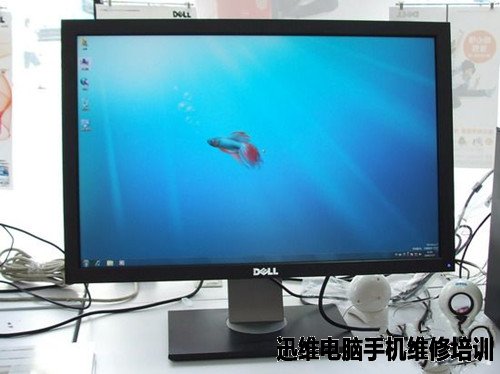

型号：DELL电脑 IN1920B液晶显示器
故障情况：DELL电脑开不开机，DELL IN1920B液晶显示器不通电
维修过程：
以前为了和笔记本双屏显示而购买此显示器，后来配着DELL主机也用过一段时间，当时挑选了最便宜的DELL18.5英寸。后来给家人用，最近告诉我说坏了，电脑开不开机，液晶显示器也不通电了。
换了电源线还是电脑开不开机，最后检查电源插线板问题，主机是好的，没有问题。接下来导致电脑开不开机的应该就是显示器了，开始拆修显示器，拆开检查也没看到明显烧坏的地方。测量300V电压有，但5V和12V电压没有。由于找不到此机电路图，只好自己根据电源板跑线画图。附上自己手绘的电源板电路图。
DELL电脑开不开机，液晶显示器不通电的维修 图1
该机电源电路用了一片TOP258PN芯片，对比资料发现不知是否出于成本考虑，该机没有充分利用此芯片的全部功能，只是在多功能脚（M，1）接一颗电阻R605（1372）到地。这样此芯片相当于外部限流（约50%）的场管。
在板万用表测各脚对地电阻，控制脚（C，2）对地只有6欧姆。取下此IC测结果相同，说明IC已坏。网购新的TOP258PN芯片替换，试机已正常工作。
DELL电脑开不开机，液晶显示器不通电的维修 图2
总结：在此机器最初显示为电脑开不开机，显示器也不通电，不要着急从内部检查故障，先检查下外部条件，比如供电条件是否满足？这样在排查电脑开不开机的问题中能节省一些时间，此机最终判定是显示器故障，主机没有问题。
