【机器型号】海信LED42K320DX3D

【故障现象】液晶电视开机无图像，无声音

　　朋友一台海信LED42K320DX3D电视，晚上看的好好的，突然听见电视机轻微的一声异响后就不开机了，只有指示灯常亮蓝色灯光，无图，无声音。

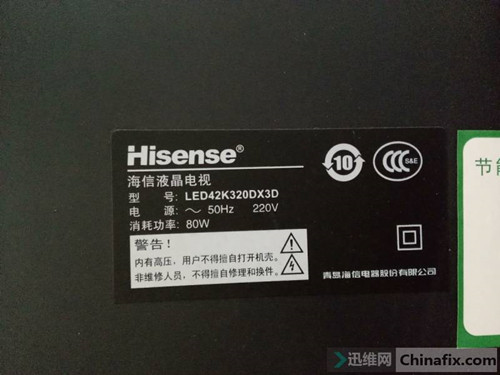

海信LED42K320DX3D液晶电视

【维修过程】

　　接过手上电试机，果然故障现象与朋友描述的一致，那就先拆机吧！

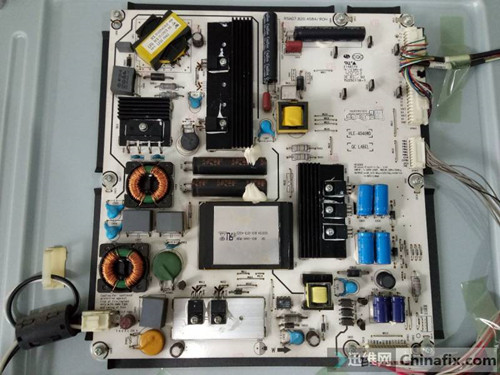

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图1

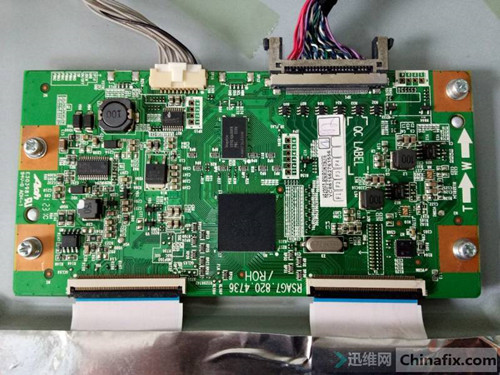

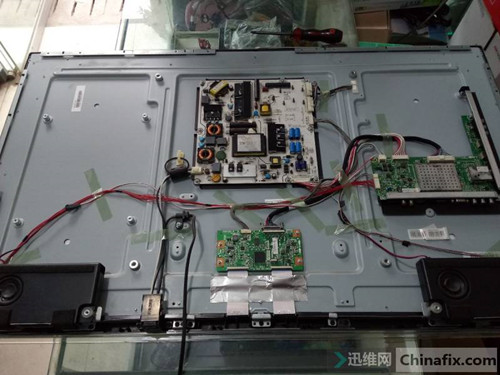

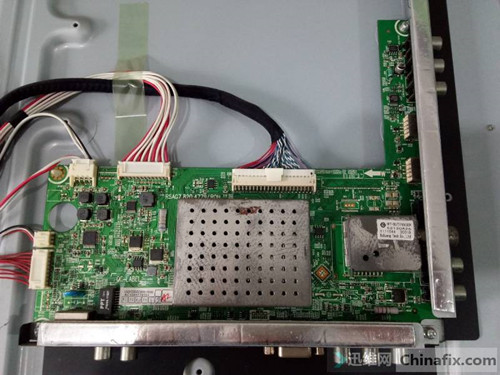

　　打开后盖后目检一遍，暂时没有发现明显的元器件损毁，万用表量电源高压一体板到驱动板的输出电压看是否正常，驱动板的供电有三组（16V,12V,5V），其中16V与12V不正常，16V只有5.2V，12V只有3.1V，5V这组正常，问题锁定在电源高压一体板上面。

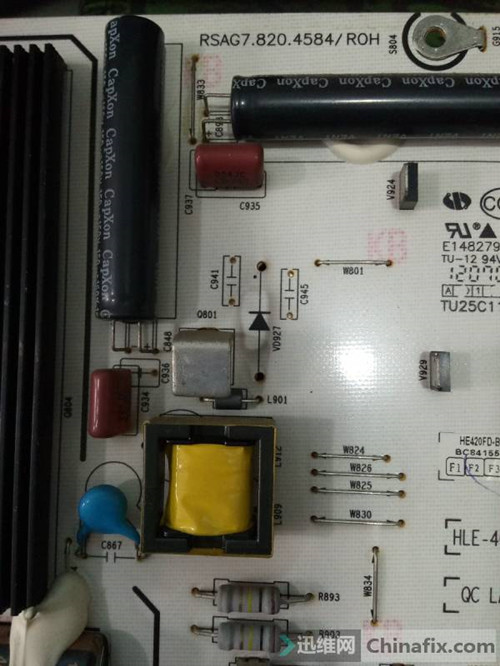

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图2

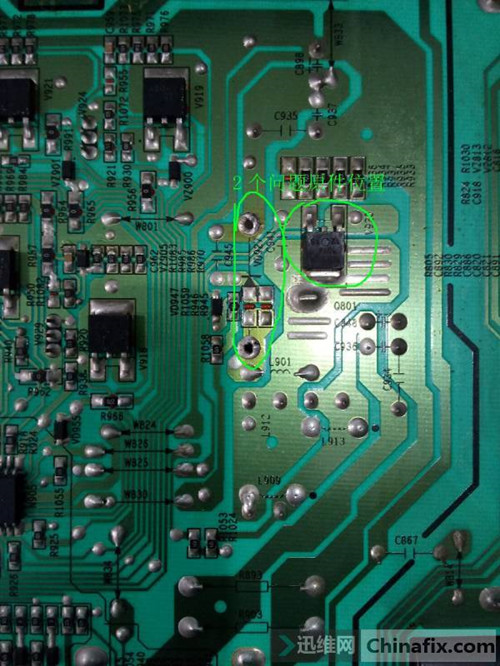

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图3


　　拆下电源高压一体板量了一遍电源初级部分，没有发现问题，当量到电源次级部分的时候发现二极管VD927(214G 515VP)、场效应管V920(TK8P25DA）属于击穿状态。

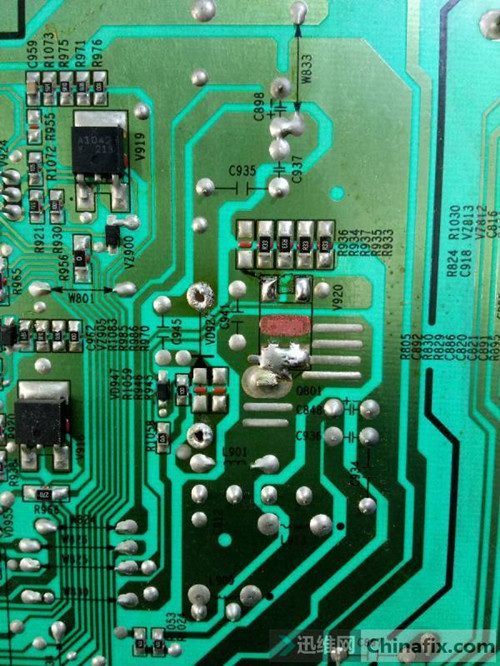

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图4

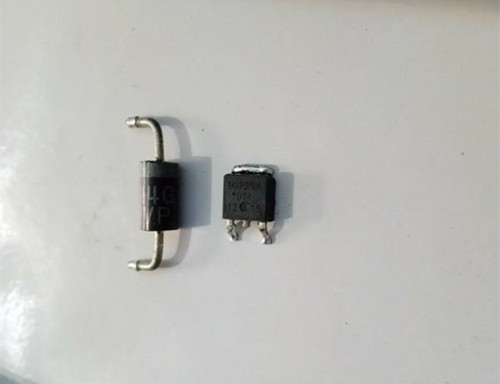

　　拆下2个损坏的原件，再仔细的量了一遍电源高压一体板上面所有二极管，三极管，MOS管基本正常，手上没有相同的元件，万能的淘宝要好几天才能到货，如果直接换板的话成本要100多块钱，那就先修修看，能修好最好，修不好再换板也不迟吗，就只好找代用元件了。


海信LED42K320DX3D液晶电视开机无图像，无声音维修 图5

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图6

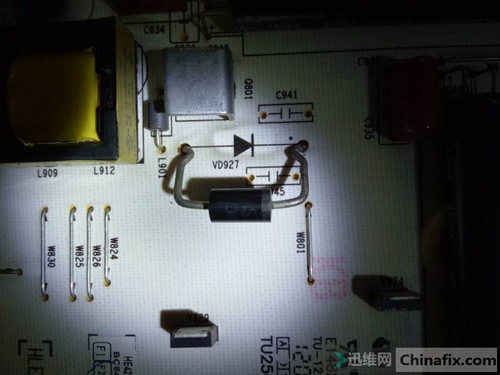

　　在料板上找了一圈，确定没有找到相同的原件，只好在坏的液晶显示器电源板上找到了一个个头差不多的二极管，型号是SB5150 929。


海信LED42K320DX3D液晶电视开机无图像，无声音维修 图6

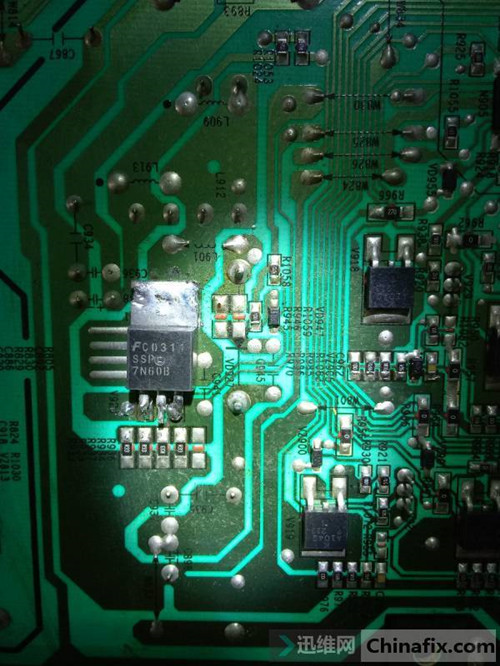

　　至于MOS管V920(TK8P25DA）的参数是N沟道，耐压值250V，7.5A，电脑主板上取的MOS耐压值太低了，装上去就击穿了，最后使用了一个以前剩下的修CRT显示器所使用的MOS管7N60B，就是个头大了些，只好把7N60B的管脚剪短焊接上，样子是有点丑，不过凑合着用还是可以的。

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图8

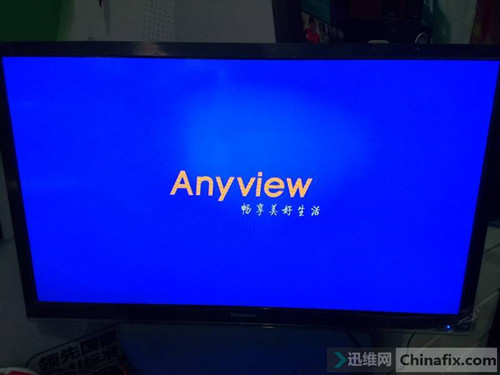

　　上电试机居然成功开机了，通电后指示灯有蓝色与红色交替闪烁，5秒后开机LOGO与声音出来了，再次量了一下驱动板的供电（16V,12V,5V）全部正常了。


海信LED42K320DX3D液晶电视开机无图像，无声音维修 图9

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图10

海信LED42K320DX3D液晶电视开机无图像，无声音维修 图11

　　接上视频信号烤机，一切正常，完美修复。


海信LED42K320DX3D液晶电视开机无图像，无声音维修 图12
