什么是液晶显示器


　　液晶是一种介于固态和液态之间的，具有规则性分子排列及晶体的光学各向异性的有机化合物。液晶在受热到一定温度的时候会呈现透明状的液体状态，冷却后则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特性，故称之为“液晶”。液晶显示器实际上就是以液晶为显示模块制作的显示器。液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，光线通过的多少就不同，从而实现了亮暗变化，利用这种原理可重现图像。液晶分子扭曲的大小由加在液晶分子两边的电压差的大小决定，因而可以实现电到光的转换。即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。

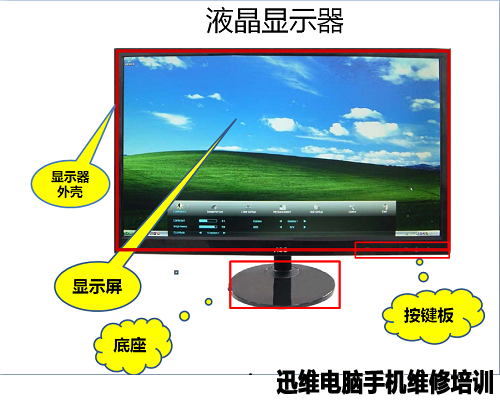

　　从外观看，液晶显示器主要包括外壳、电源开关、功能按钮、支架及液晶显示屏等，如图所示。

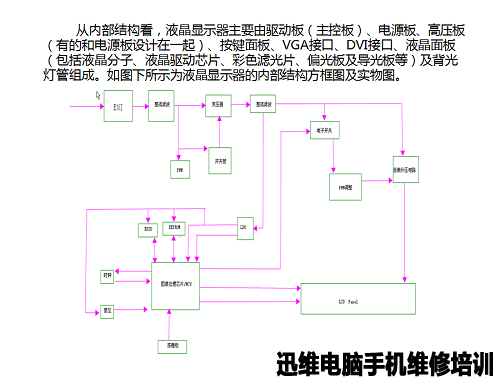

　　从内部结构看，液晶显示器主要由驱动板（主控板）、电源板、高压板（有的和电源板设计在一起）、按键面板、VGA接口、DVI接口、液晶面板（包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板及导光板等）及背光灯管组成。如图下所示为液晶显示器的内部结构方框图及实物图。

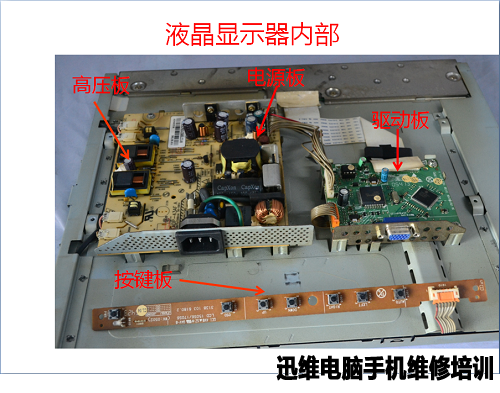

　　液晶显示器内部




　　1、电源板


　　电源板的作用是将90～240V交流电压转变为12V、5V、3.3V等直流电压，供给驱动板、高压板、液晶面板等工作




　　2、驱动板

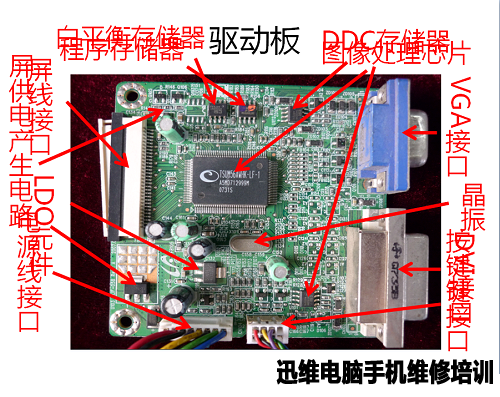

　　驱动板也叫主控板，主要用以接收、处理从外部送进来的模拟（VGA）或数（DVI）图像信号，并通过屏线送出驱动信号，控制液晶面板工作。驱动板上主要包括微处理器、图像处理器、时序控制芯片、晶振、各种接口及直流电压转换电路等，它是液晶显示器的检测控制中心。如图所示为液晶显示器的驱动板。




　　3、高压板

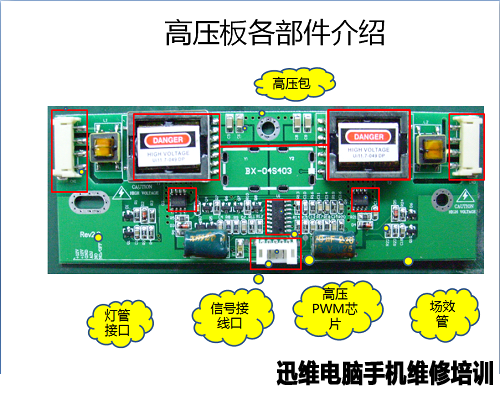

　　高压板主要是将主板或电源板输出的12V 直流电压转变为背光灯管启动和工作需要的1500～1800V高频高压交流电。




　　4、液晶面板


　　液晶面板是液晶显示用模块，它是液晶显示器的核心部件，主要由玻璃基板、液晶材料、导光板、驱动电路及背光灯管等组成。其中，驱动电路用于产生控制液晶分子偏转所需的时序和电压；背光灯管用于产生白色光源。
