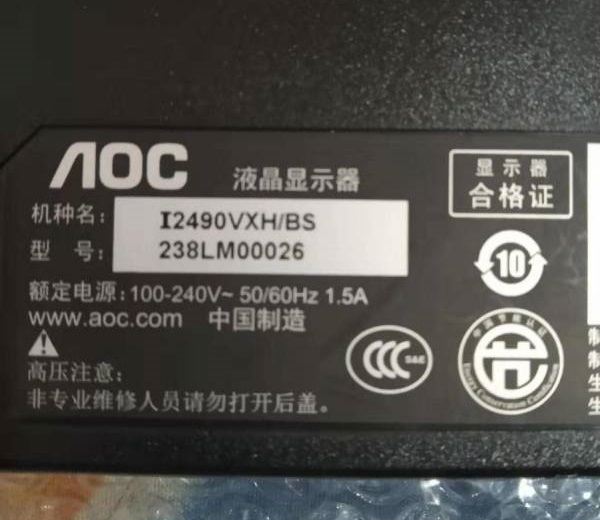

【机器型号】AOC 238LM00026液晶显示器

【故障现象】显示器黑屏不显示

【维修过程】



　　首先拆机，没有找到螺丝，网上说是卡扣，很紧，要慢慢拆，拆成下图这样还没拆开，看来不能硬撬，屏很脆弱的。显示器正面屏幕下方的塑料可以先拆，因为没有粘住屏。后来发现，屏的边框可以扳得动，像下图这样扳，可以松开边框和屏的卡扣。


AOC 238LM00026液晶显示器黑屏不显示维修 图2

　　把卡扣都扳松了，就可以取下屏了。如下图：



　　取下屏后，取下电源板，驱动板。简单的测量了一下电源板，没有发现损坏元件，看了一下驱动板，发现有个芯片烧坏。



　　量了一下，电源板有14v的电过来，在论坛搜索，坛友说这个芯片的作用是参与将12v转换成5v。拆除芯片后，量了一下发现5v对地短路，用烧机法烧出是另外一个芯片发烫。如下图：


AOC 238LM00026液晶显示器黑屏不显示维修 图5

　　这是个参与将5v转换成3.3v的芯片。拆除此损坏芯片，5v不短路了。12v转5v用模块代替，5v转3.3v用三端稳压器代替。


AOC 238LM00026液晶显示器黑屏不显示维修 图5

　　通电测试，点亮屏幕，故障排除。


AOC 238LM00026液晶显示器黑屏不显示维修 图7

　　附上亮机图：


AOC 238LM00026液晶显示器黑屏不显示维修 图8
