【显卡型号】V星GTX960显卡

【故障现象】显卡进系统桌面黑屏

【维修过程】

　　今天修一块V星GTX960显卡，故障描述是上电正常亮机，进系统桌面时黑屏。打了各阻值正常，供电电压也正常，电容也没鼓包，GPU显存也没动过。测到进系统桌面的一瞬间，显存供电电压从1.40V跳到1.60V然后消失掉电，掉电后PEXVDD自然也没了当然黑。

　　这种掉电的故障，一般都是OCP过流。手摸核心散热片和显存，没有发现异常发烫，温度正常又不像过流。也在显存供电滤波电容上并了电容无果。查OSC过流电路，3脚接了只46.8K的电阻对地，经过计算似乎也没啥问题。

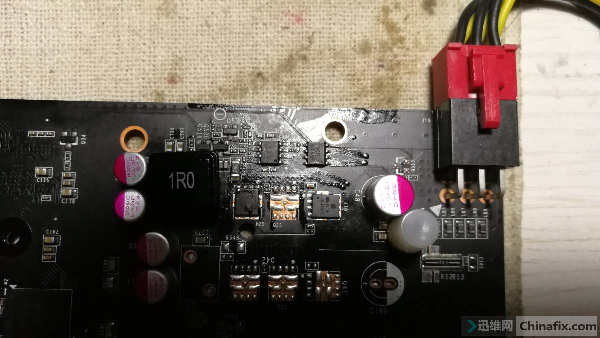

　　于是怀疑这个供电IC UP1542S不良。料板上没找到原型号的，找了只UP6101，引脚功能差不多，就是参考电压不一样，后者是0.8V。换上UP6101，去掉原UP1542S的第3脚接的OSC电阻，将3脚短接到地，改分压电阻，调整电压到1.6V，一切OK。上电显存供电正常了，但是进系统依然是黑屏+白屏！

　　示波器打供电PWM波形正常，PWM频率300K正常，进桌面瞬间电压调整到1.6V也正常。GPU挂了？围绕GPU和显存周边元件一通检查，无果。次卡在查OSC过流时，上电试机偶而有过一次正常进了桌面，驱动也正常，基本排除了GPU损坏。会不会是UP6101不能代用UP1542S？换回1542，改回电阻，重点放在调整过流保护电路上了。

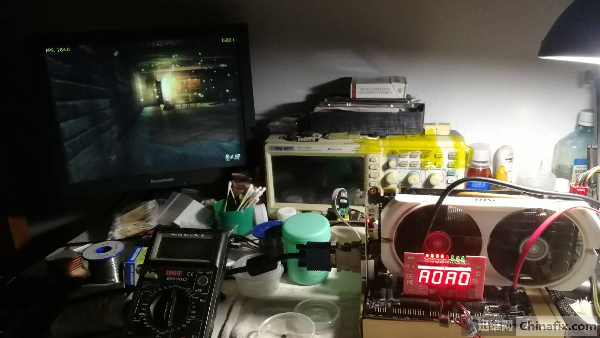

　　网查有人说短接3脚对地是最大电流输出，实测这是错误的，1542 3脚对地直接上电都不能，但去掉电阻能正常供电并能进桌面测试拷机一切正常。

　　后来换了100K和80K都正常，到60K时又进桌面黑屏了。原电阻是46.8K有没有变质不清楚，芯片内部有没有进潮气导致3脚OSC检测20UA电流有没有被分流也不知道，但起码这块卡修好能正常用了！故障排除，维修到此结束。

【维修总结】

　　UP6101虽然引脚功能和PWM频率和UP1542基本一致，但电压调整速度和精度可能远达不到后出来的UP1542S，放到960这卡上就无法正常使用。

　　注意：以后修板卡，更换元件尽可能原值代换，如果实在找不到原型号，那尽可能同时代元件代换。以免走弯路！

论坛好友（access-l）分析：

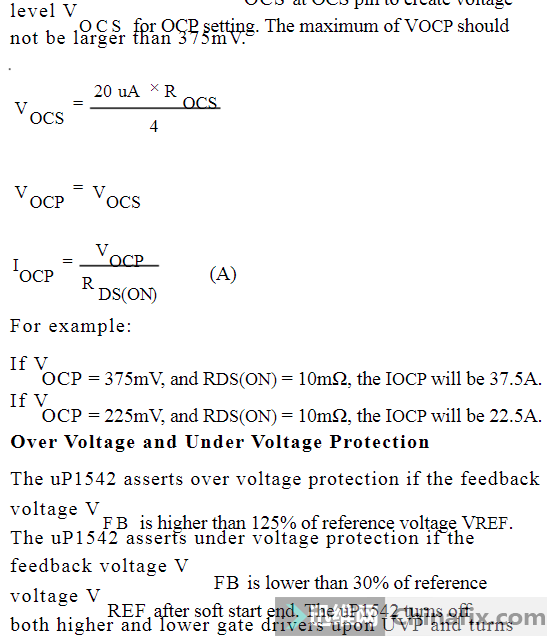

　　过流保护的部分，从公式中可以看出，电阻Rocs根本不可能为零，也就是OCS脚接地。80k电阻算出Vocs＝400mV,可以算出Iocp＝40A，超出UP1542S设计的37.5A。但事实上80k接上去反而正常使用了，侧面证明这颗UP1542S内部电路变质了。
这颗芯片除了OCS保护外，还有FB电压过高和过低保护，VFB超过1.25倍VREF或低于0.7倍VREF都会启动电压保护。
