【显卡型号】华硕GTX1070冰骑士显卡

【故障现象】显卡开机不显示

【维修过程】

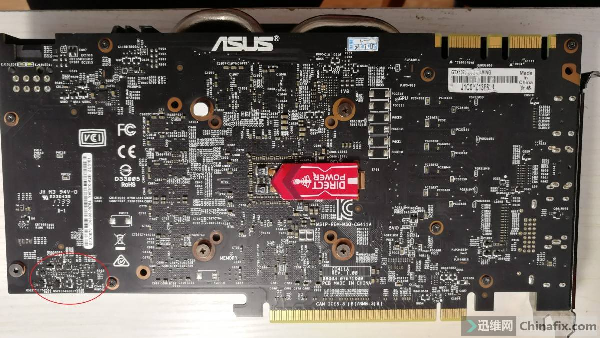

　　淘一块华硕GTX1070冰骑士显卡，卖家描述显卡原本是好的，放久了就坏了。

　　卡到手打各供电阻值正常，上电只有1.8V，没有核心电压和显存电压，查9511P有5V供电正常，EN脚无开启。顺着EN信号向上级查，超过4N3双开关，到只与门发现与门1脚无高电平，再查与门1脚高电平条件，温控信号正常，1.8V开启信号正常，PEX 12V 双三极管处异常，拉低了1脚电位。

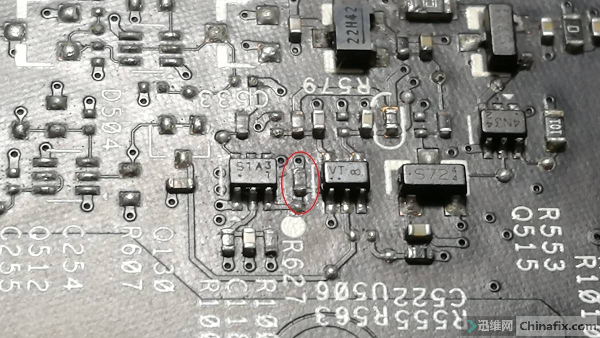

　　再查PEX12V处双三极管前端，有只接8PIN口的10K上拉电阻开路了，无穷大，换了该10K电阻，此卡修复跑测试正常。故障排除，维修到此结束。
