【显卡型号】索泰GTS450显卡（1G）

【故障现象】显卡不显示

【维修过程】

　　某二手平台淘来一块索泰GTS450 1G显卡，不显示。经检测，各处电阻值正常，核心供电某个上管D与G极击穿。



　　直接更换上管，但该上管二极管值仍然无穷大，判断G极与主供电NCP5395T断线。到显卡背面查到一处电阻掉了。

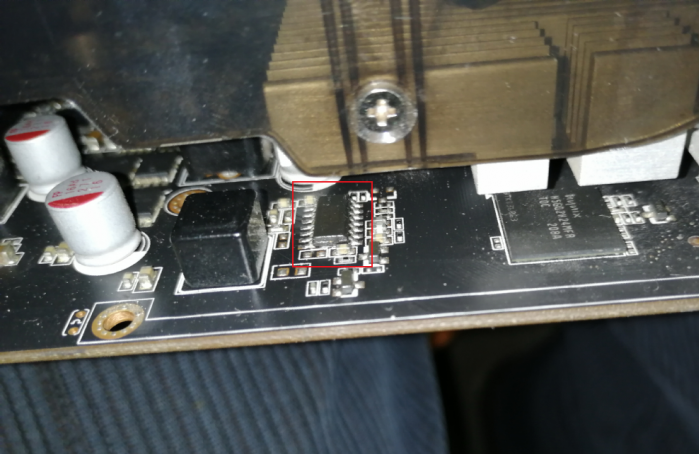

　　飞线连上，核心出了0.75V电压。很显然，此电压低了，而且显存也无供电，核心辅助供电，也无电压。经查，大概率显存供电芯片UP1563P坏。料板上有类似14脚芯片，型号不一样。有一个UP6161S14，功能差不多，接线也差不多。



　　此芯片不但给显存供电，还给核心辅助供电。



　　更换后，显存电压出了，核心辅助供电也出了。亮机，能装驱动。但是跑鲁大爷跑不过，白屏后黑屏。仔细观察，某显存芯片背面，掉了3颗电阻，1颗电容。




　　经过仔细观察与测量，其中一个电阻在板值为40欧，另一接FBVDD的电阻1K，另一接地电阻10K，电容1UF。在料板上找到相应位置，测量之后，拆下来安装上。再次上机，顺利跑过鲁大师和3DMARK，故障排除，维修到此结束。
