HIS HD6950显卡开机卡代码，电脑显示器不显示故障维修
【显卡型号】HIS HD6950显卡（2G）
【故障现象】开机卡代码3A 2A，电脑显示器不显示。
【维修过程】

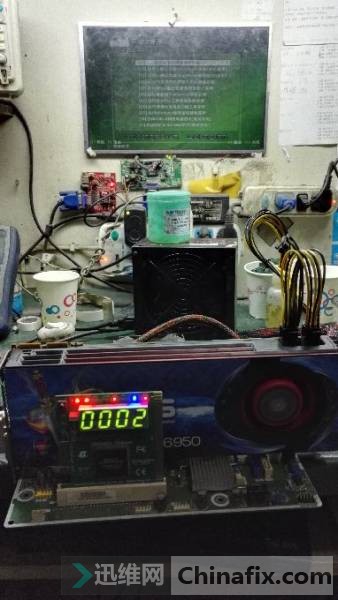

收到一张HIS HD6950显卡，客户描述说，开机后，电脑显示器不显示。拿到显卡后，首先检测，发现开机卡代码3A 2A。
仔细观察PCB板，发现核心被动过，怀疑核心虚焊，上BGA加焊一边，然而无果，便直接拆了核心。看核心情况能否植株。

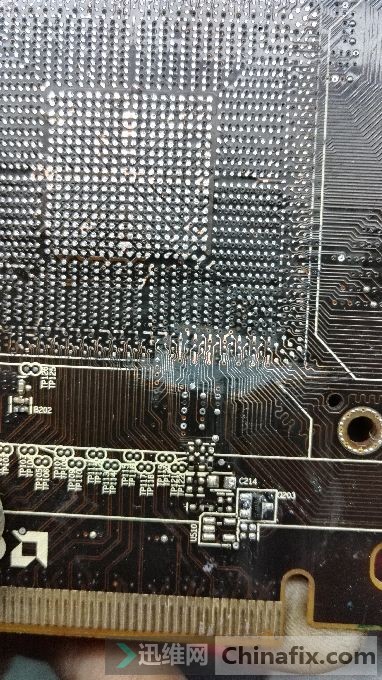

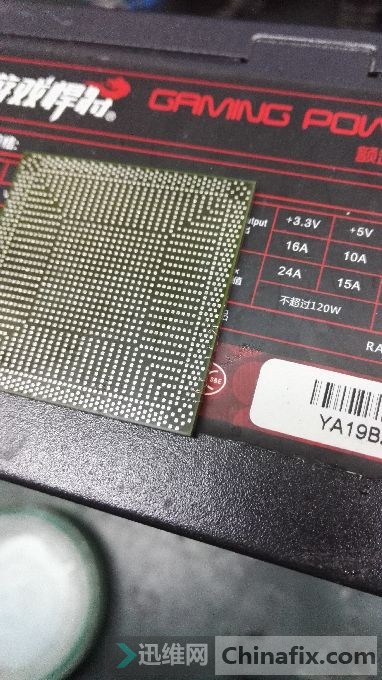

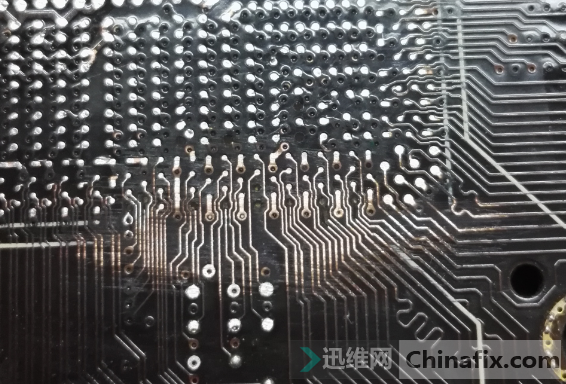

上BGA，直接摘下GPU，发现没有钢网，且GPU下方显存焊盘脱落。订了GPU钢网，用脱锡线补焊盘，上BGA，亮机花屏。难道是补焊盘不良，又拆了GPU再补一遍焊盘，上机还是花屏。

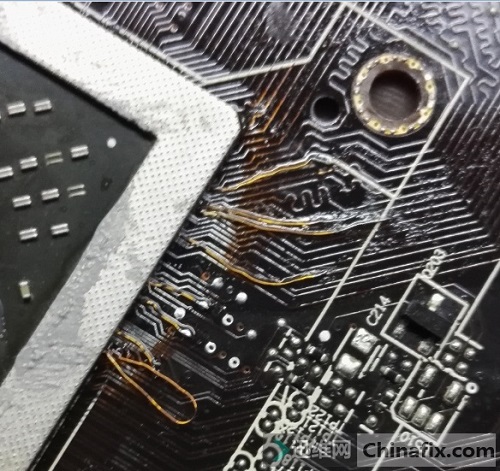

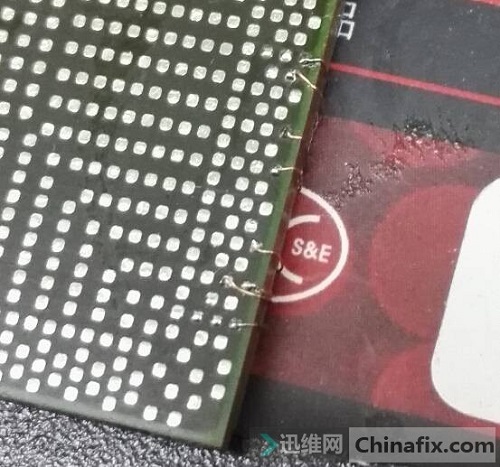

怀疑可能是有两个线靠太近，两根信号线同时走在一个间隙，莫非信号线之间有短路，没办法，之后拆下BGA，补漆包线，且不补PCB焊盘，改直接GPU掉点焊盘接线，接好线之后，给GPU植株。
植好株之后上BGA，然后线头另一端，参照上GPU之前的照片，连接相应线路，上机，点亮正常。

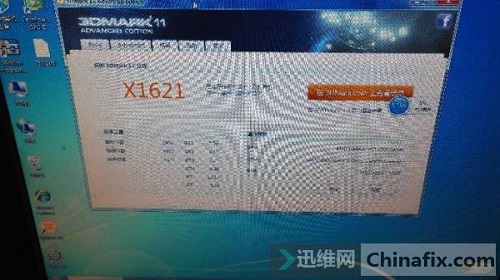

装驱动测试正常，至此修复！
补充：
补线最左边的一个线头，因为线的另一头刚好在GPU下方边缘，所以不敢把先剪短焊接，而是直接折回用烙铁尖焊接的。
本文作者：迅维ID（930398298）
