【机器型号】华为mate30 Pro 5G版

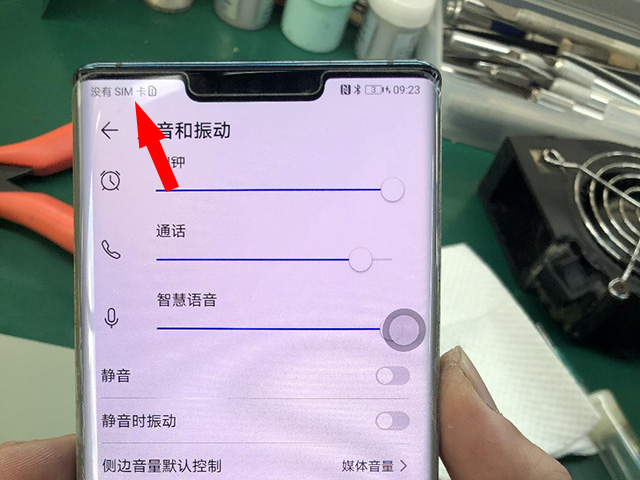

【故障现象】手机SIM卡不读卡

【维修过程】

　　在网上同行手里收了一台华为mate30PRO5G，卖家描述自己解锁字库挂了，找人换套件后卡1不读卡。主板逻辑部分屏蔽罩被拆剪，主板屏蔽罩焊接处有掉皮现象，显微镜下观察并无大碍。板底没有重摔变形，可能卖家使用的劣质焊油打的较多，导致CPU与附近电容部分有腐蚀痕迹。

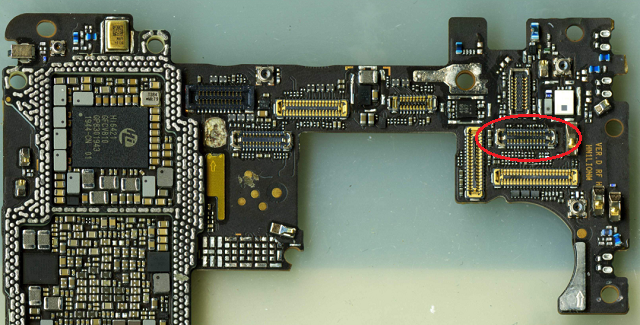

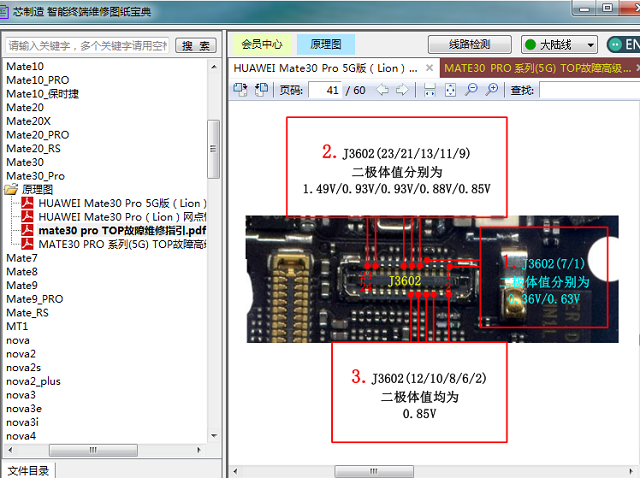

　　排除外配问题后，由于没有5G版线路图找了4G版图纸借鉴，用万用表测量主板通往SIM小板的座子，发现右数第6脚无对地二极体阻值。

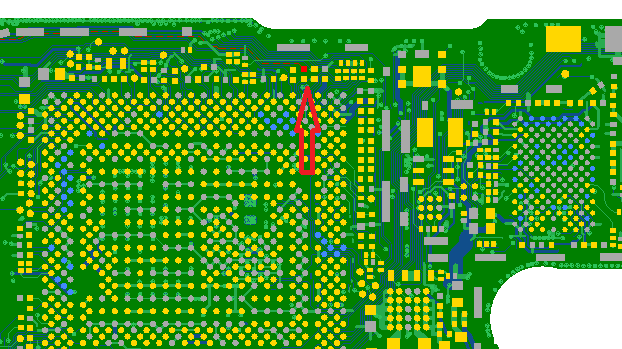

　　此线路是SIM1CLK时钟，故障原因找到后，查看4G版图纸是通往CPU附近的一个保护电阻，直接测量电阻后阻值正常，说明主板有断线，直接飞线到座子即可，强迫症不想走明线。

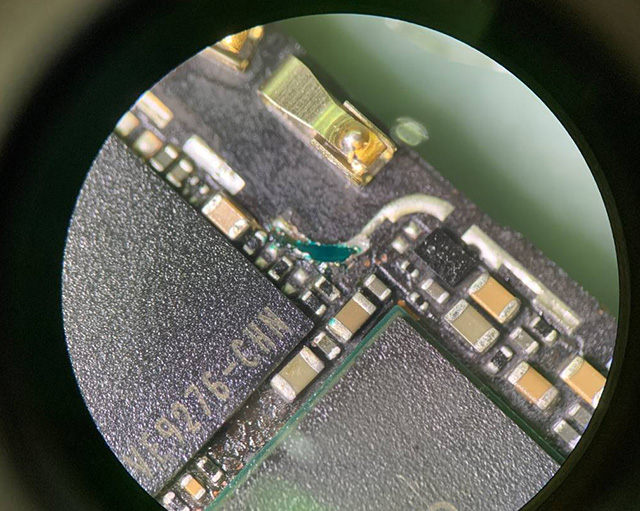

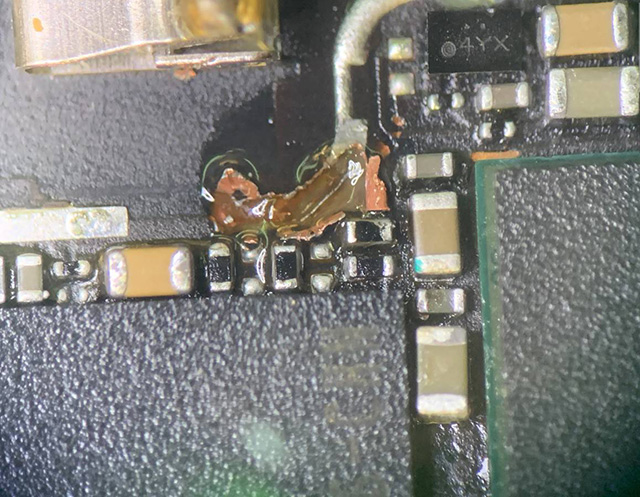

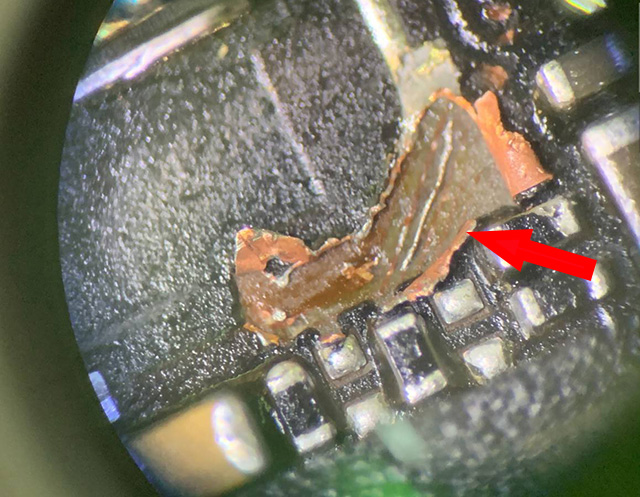

　　仔细检查主板后怀疑铜皮鼓起来的位置下面可能有断线。显微镜下用手术刀挑开鼓起的铜皮后，观察确实断了，刮开板层飞线搞定。

总结：

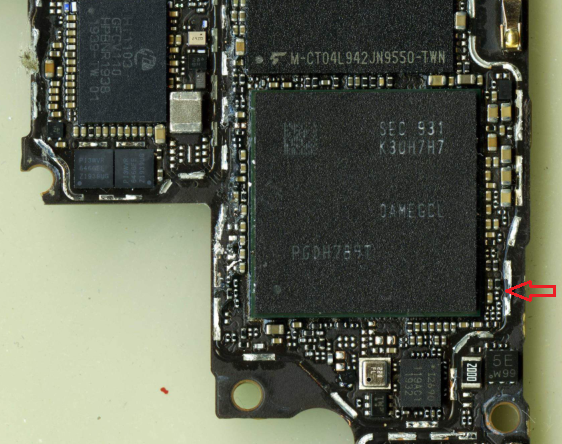

　　由于之前的维修人员在拆屏蔽罩时，用力过大导致板层边缘隆起鼓包，屏蔽罩边缘处非常脆弱不小心主板甚至出现掉皮现象，表层上是看不出有线路受损的。

　　一部分断线故障是维修时不小心导致的 有的师傅喜欢把屏蔽罩整个完整的拆下。也有的师傅喜欢用剪钳裁剪，总之不遮挡碍事的屏蔽罩尽量不要动。屏蔽罩真要遮挡了用大风口整个拆下修好后在焊接回去。尽量做到无损的方式维修！以免产生不必要的故障！
