iPhone6不显示维修案例


  机器型号:iPhone6

  故障现象:开机电路正常,显示屏无显示。

  维修过程:

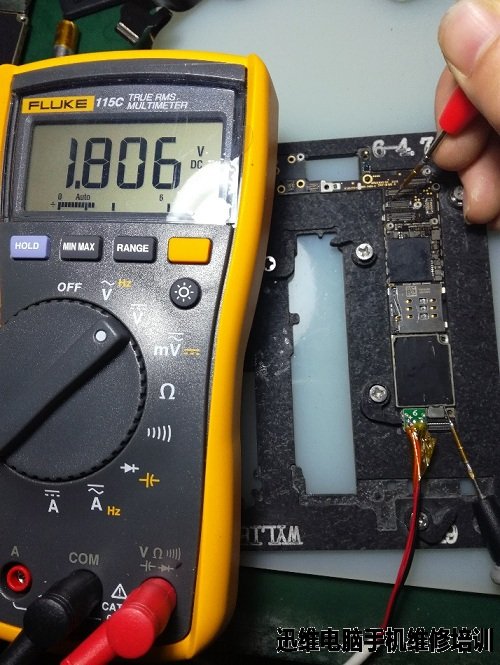

  在不插屏时测量显示连接座29脚的1.8V供电。

iPhone6不显示维修 图1
iPhone6不显示维修 图1

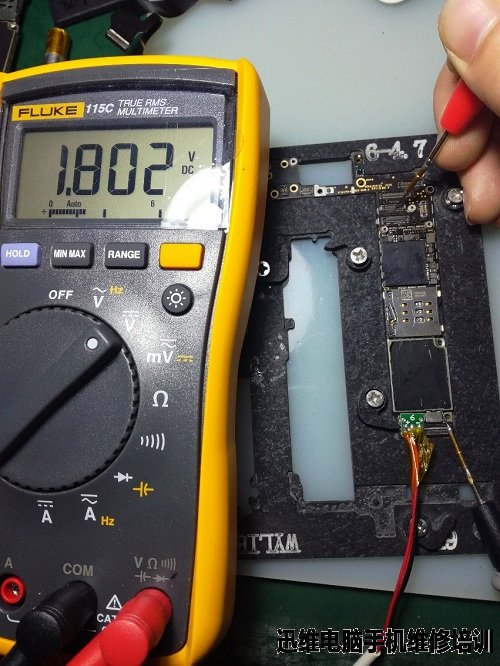

  显示连接座14脚的复位信号电压有1.8V。

iPhone6不显示维修 图2
iPhone6不显示维修 图2

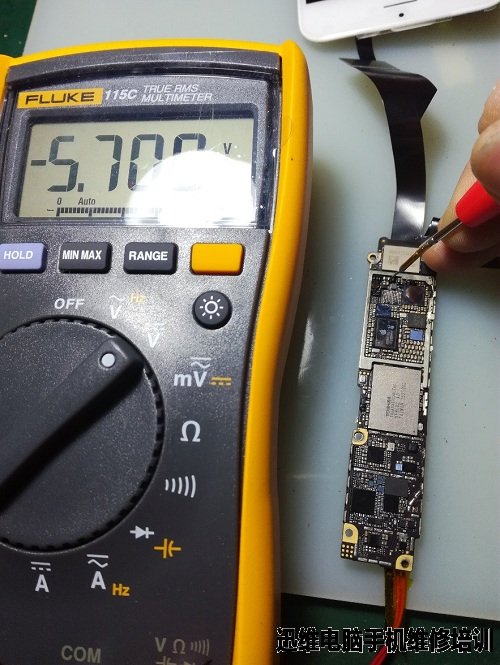

  装屏测量屏供电+5.7V和-5.7V正常。

iPhone6不显示维修 图3
iPhone6不显示维修 图3

iPhone6不显示维修 图4
iPhone6不显示维修 图4

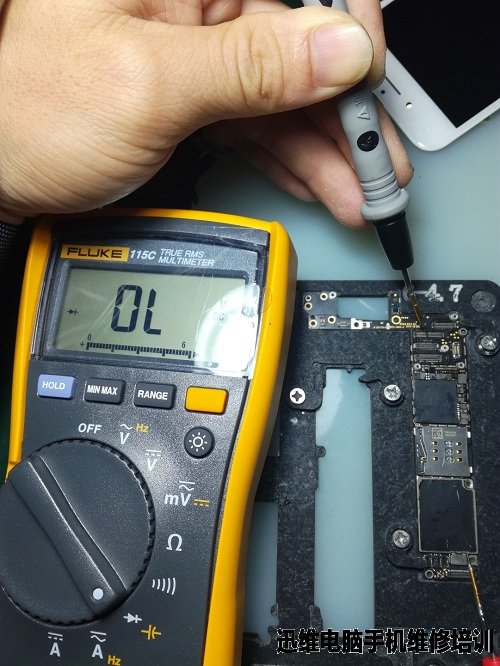

  屏的工作电压都正常,测量显示连接座的MIPI数据线,发现有多根数据线对地二极体值无穷大。

iPhone6不显示维修 图5
iPhone6不显示维修 图5

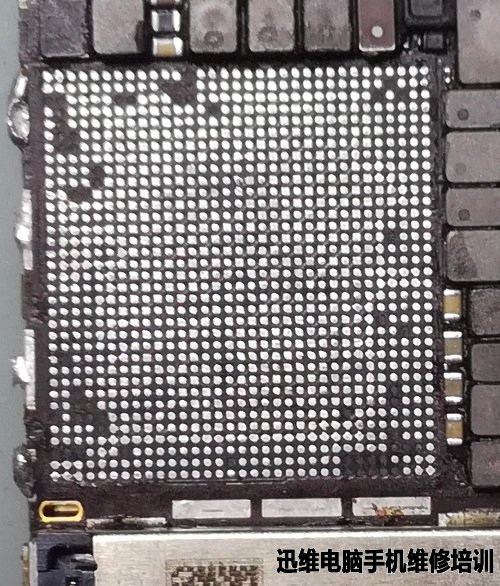

  MIPI总线通过电感连接到CPU,目测显示连接座边上电感没有虚焊,那说明是CPU虚焊或者断线。拆下CPU清理好焊盘,没发现MIPI总线数据线掉点,CPU重新植锡后安装测试开机正常。

iPhone6不显示维修 图6
iPhone6不显示维修 图6

————完————
