　　【故障机型】：iPhone7

　　【故障现象】：音量减键时灵时不灵

　　客户描述说，在使用中音量减键有时可以用，有时不可以用。

音量减键时灵时不灵

　　【故障分析】：按键时好时不好，有可能是按键有问题，先排除外配导致的，再检查主板。

　　【维修过程】：测量发现音量加键跟静音键都使用正常，音量减键时好时坏，更换外壳总成，排除是不是排线引起的，发现还是一样，看来不是排线问题。

　　拆开机器，测量音量减键的信号BUTTON_VOL_UP_CONN_L对地阻值，发现有时测量正常，有时测量不正常，看来是线路断线了。

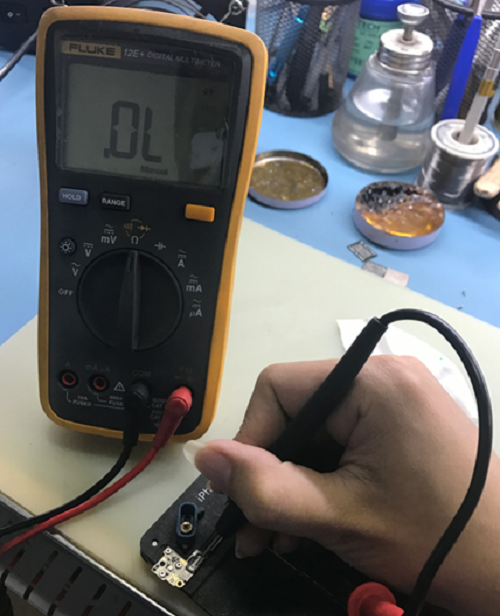

测量BUTTON_VOL_UP_CONN_L对地阻值

　　查看原理图，BUTTON_VOL_UP_CONN_L信号是经过R4405电阻转成BUTTON_VOL_DOWN_L信号到电源芯片和CPU的。测量BUTTON_VOL_DOWN_L 信号线上的R2015电阻这端对地阻值正常。

电路图

　　直接从R2015这端飞线到J4504的14脚。

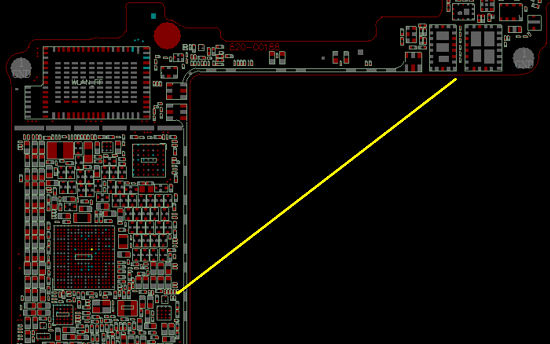

R2015这端飞线到J4504的14脚

　　测量对地阻值恢复正常了，装机测试。

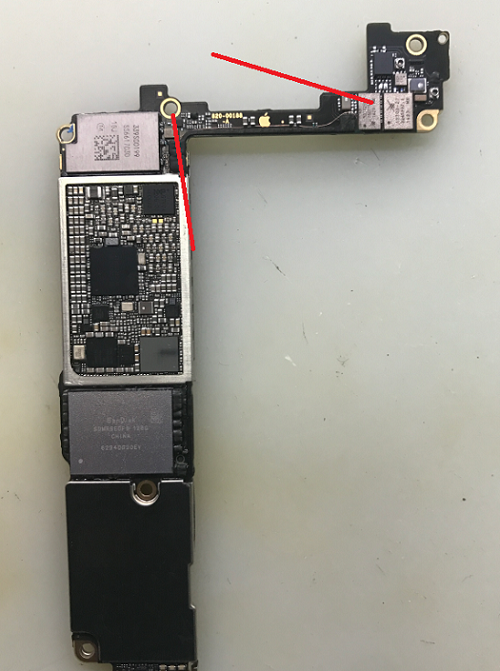

飞线

　　音量减键恢复正常，维修到此结束。

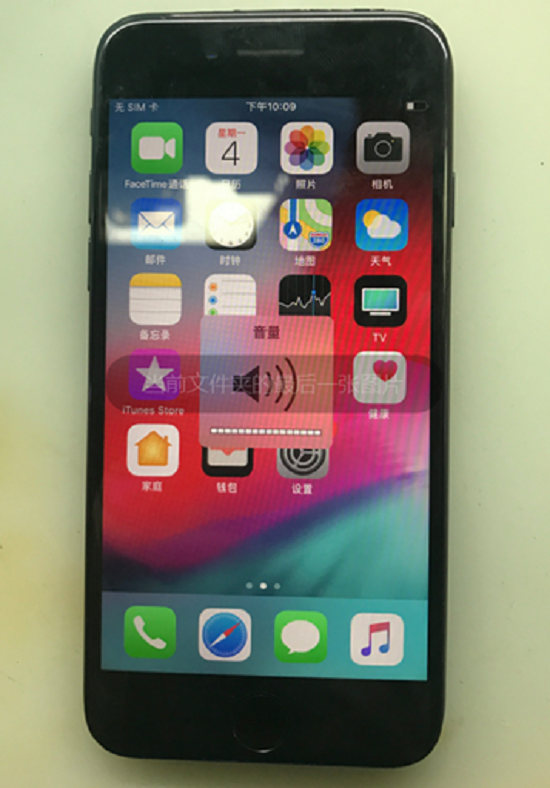

　音量减键恢复正常

　　此故障是线路断线引起的音量减键时好时坏。
