【机器型号】华为P30

【故障现象】手机不开机

【维修过程】

　　收到一台华为P30故障机，按开机键手机不开机，排除外配问题，故障出在主板上。

　　拆机，主板外观检查无异常，短接主板加载点无1.0端口，开机电流200mA掉电。

　　按照上电时序图从后端电路依次向前端电路量测，发现故障板VOUT37_1V2线路电压0V，正常1.2V；打二极体值为0V，正常为0.29V，由此判断VOUT37_1V2线路短路。

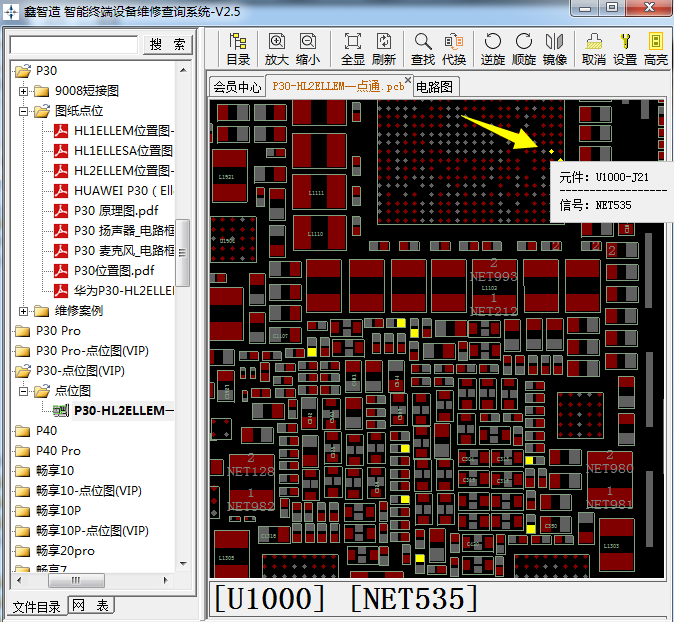

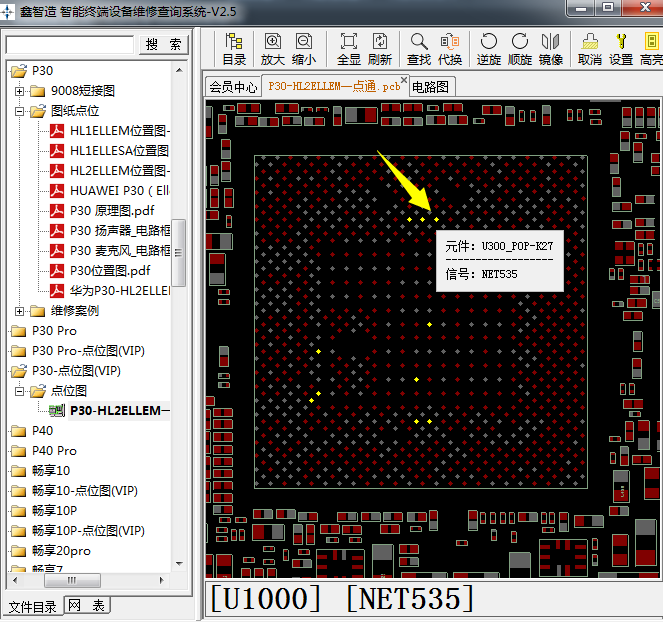

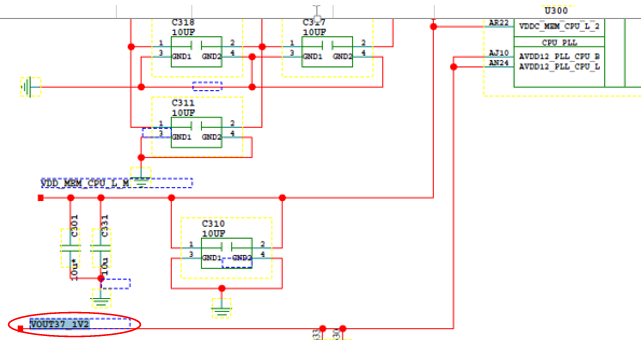

　　查看电路原理图，VOUT37_1V2线路由U1000直连U300。

华为P30按开机键手机不开机维修图3

　　对VOUT37_1V2线路加1.3V电压，热成像仪测出U300发热异常。

华为P30按开机键手机不开机维修图5

　　拆除U300量测VOUT37_1V2线路短路消失，更换U300开机测试，完美亮机，故障排除，维修到此结束。

本案例由迅维网友提供！
